Der pneumatische, gerade, dreiteilige Kugelhahn für Sanitäranwendungen verfügt über einen Durchflussdurchgang mit vollem Durchgang, um eine effiziente Medienübertragung aufrechtzuerhalten, während präzisionspolierte, produktberührende Oberflächen dazu beitragen, die Rückstandsbildung zu reduzieren und die Reinigung zu vereinfachen. Hergestellt aus Edelstahl SUS304 oder SUS316L, eignet es sich für hygienische Anwendungen in der Pharma-, Biotechnologie-, Lebensmittel-, Getränke-, Molkerei-, Kosmetik- und Feinchemikalienverarbeitung.
Mit pneumatischer Vierteldrehung ermöglicht das Ventil ein schnelles Öffnen und Schließen automatisierter Prozesssysteme und kann für CIP- und SIP-Betrieb konfiguriert werden.

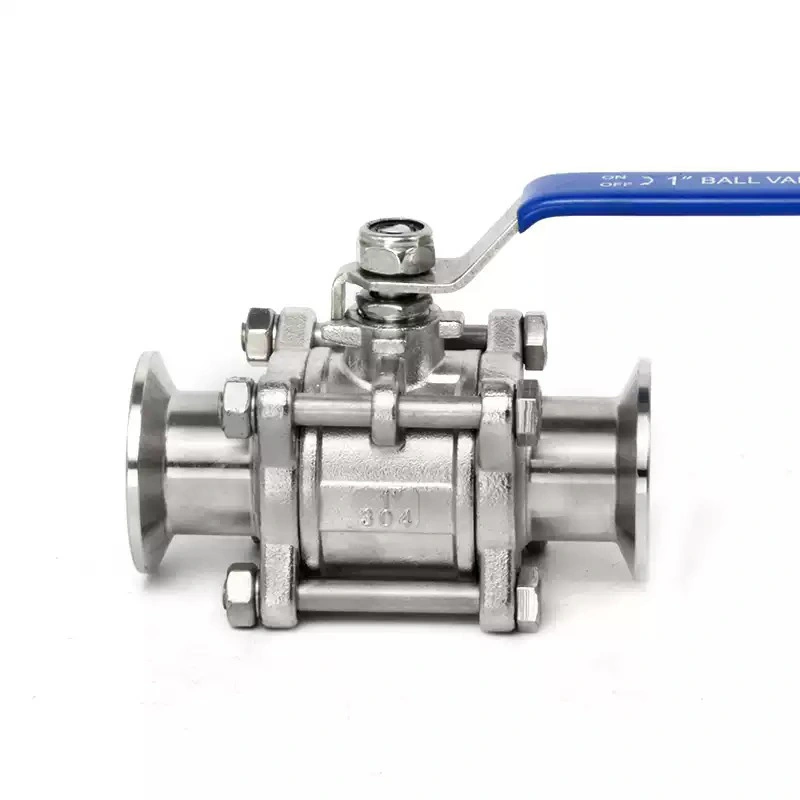

Durch die dreiteilige Konstruktion können der zentrale Ventilabschnitt und die Endanschlüsse während der Wartung getrennt werden. Dies ermöglicht einen einfacheren Zugang zu internen Komponenten, ohne dass die komplette Ventilbaugruppe ausgetauscht werden muss.
Kugel, Ventilsitze und Dichtungskomponenten können überprüft und bei Bedarf ausgetauscht werden. Dadurch eignet sich das Ventil für Prozessleitungen, in denen Dichtungen und Sitze wiederholten Betriebs-, Reinigungs- oder Sterilisationszyklen unterliegen.
Bei Verschleiß kann das Wartungspersonal die internen Komponenten warten, anstatt die gesamte Rohrleitungsverbindung auszutauschen. Dies kann das Ersatzteilmanagement und die routinemäßige Ventilwartung vereinfachen.
Die Kugel mit vollem Durchgang bietet einen Durchflusskanal, der eng mit der angeschlossenen Rohrleitung übereinstimmt, sodass Prozessmedien bei vollständiger Öffnung mit begrenzter Einschränkung durch das Ventil strömen können.
Der gerade Strömungsweg minimiert unnötige Änderungen der Strömungsrichtung und trägt so dazu bei, den Druckverlust am Ventil zu reduzieren. Dies ist nützlich für Flüssigkeitstransfersysteme, bei denen die Aufrechterhaltung der verfügbaren Pumpenkapazität wichtig ist.
Ein gerader Durchflusskanal in Kombination mit polierten benetzten Oberflächen trägt dazu bei, Bereiche zu reduzieren, in denen sich Prozessmedien nach dem Öffnen oder Schließen des Ventils ansammeln können.
Der pneumatische Antrieb dreht die Kugel um 90 Grad. Wenn die Kugelbohrung mit der Rohrleitung ausgerichtet ist, ist das Ventil geöffnet. Durch Drehen der Kugel um 90 Grad wird der Feststoffteil quer zum Strömungsweg positioniert und das Ventil geschlossen.
Der Vierteldrehungsbetrieb ermöglicht eine schnelle Bewegung zwischen geöffneter und geschlossener Position, wodurch sich das Ventil für automatisierte Produktionsabläufe und häufige Prozesswechsel eignet.

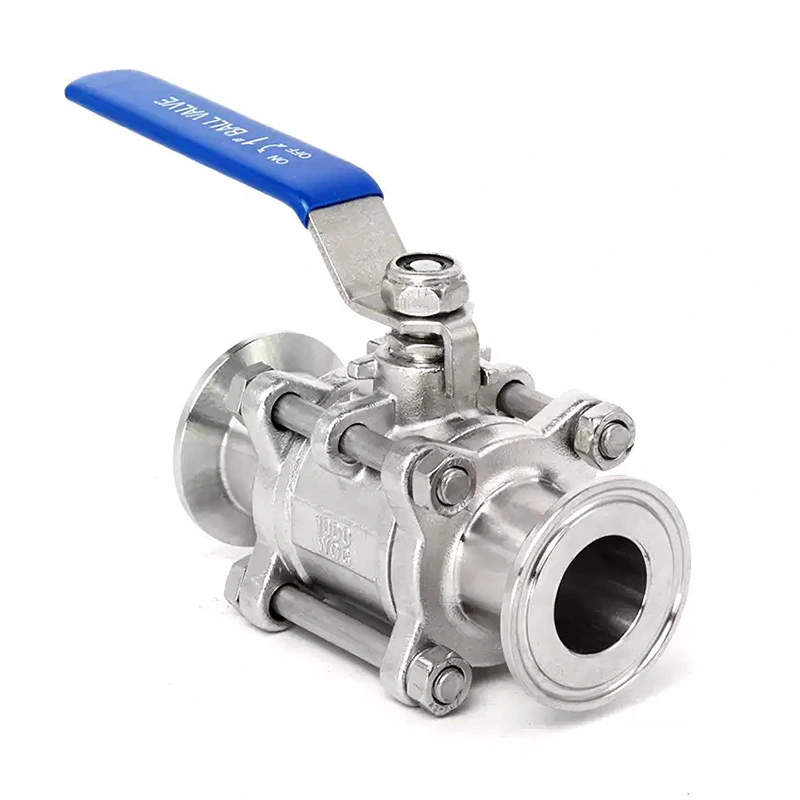

Obwohl dieses Modell für den pneumatischen Betrieb konfiguriert ist, kann AVM je nach Systemanforderungen manuelle oder andere Betätigungskonfigurationen anbieten.
Die Kugel- und Sitzstruktur ist so konzipiert, dass das für den Betrieb erforderliche Drehmoment reduziert wird, sodass der pneumatische Aktuator über wiederholte Zyklen hinweg eine zuverlässige Bewegung ermöglicht.
Für den Ventilkörper und die Kugel sind die Edelstahlsorten SUS304 und SUS316L erhältlich. SUS316L kann für Anwendungen ausgewählt werden, die eine höhere Korrosionsbeständigkeit in anspruchsvollen hygienischen Umgebungen erfordern.
Die Standardoberflächenbeschaffenheit beträgt Ra ≤0,8 μm, optional ist eine Ra ≤0,4 μm-Beschichtung für Anwendungen verfügbar, die eine glattere Innenoberfläche erfordern.
Die interne Struktur ist darauf ausgelegt, Totzonen und Produktrückstände zu reduzieren und so einen hygienischen Betrieb und eine effektivere Reinigung zu unterstützen.
Der gerade dreiteilige Sanitär-Pneumatik-Kugelhahn kann in CIP-Reinigungs- und SIP-Sterilisationssysteme integriert werden. Die geltenden Reinigungs- und Sterilisationsbedingungen sollten entsprechend den ausgewählten Sitz- und Dichtungsmaterialien bestätigt werden.
PTFE ist für Anwendungen erhältlich, die chemische Beständigkeit und stabile Dichtungsleistung bei geeigneten Betriebstemperaturen erfordern.
Silikon kann für kompatible Hygieneanwendungen ausgewählt werden, bei denen Flexibilität und Temperaturverhalten wichtig sind.
EPDM eignet sich für viele wasserbasierte und allgemeine Sanitärprozessanwendungen und kann je nach Prozessmedium und Reinigungsbedingungen ausgewählt werden.
FKM kann für kompatible Anwendungen ausgewählt werden, die Beständigkeit gegenüber bestimmten Chemikalien und Prozessbedingungen bei höheren Temperaturen erfordern.
| Artikel | Spezifikation |
| Produktname | Sanitärer pneumatischer gerader 3-teiliger Kugelhahn |
| Ventiltyp | Sanitärer Kugelhahn mit vollem Durchgang |
| Marke | AVM |
| Körpermaterial | SUS304 / SUS316L |
| Ballmaterial | SUS304 / SUS316L |
| Sitzmaterial | PTFE, Silikon, EPDM, FKM |
| Betrieb | Pneumatisch; Manuelle Option verfügbar |
| Oberflächenbeschaffenheit | Ra ≤0,8 μm Standard; Ra ≤0,4 μm Optional |
| Arbeitsdruck | 1,0–1,6 MPa |
| Betriebstemperatur | -20°C bis +150°C, je nach Sitzmaterial |
| Verbindung | Tri-Clamp, Stumpfschweißung, Gewinde, Flansch |
| Verbindungsstandards | DIN, 3-A, SMS, BS, RJT, IDF |
| Reinigung | CIP-kompatibel |
| Sterilisation | SIP-kompatibel |
Tri-Clamp-Verbindungen ermöglichen eine relativ schnelle Installation und Demontage und eignen sich für sanitäre Prozesssysteme, die eine regelmäßige Inspektion oder Wartung erfordern.
Stumpfschweißverbindungen sorgen für eine dauerhafte Verbindung mit weniger lösbaren Verbindungen und eignen sich für hygienische Rohrleitungssysteme, bei denen es auf innere Glätte ankommt.
Gewindekonfigurationen bieten eine praktische Anschlussmöglichkeit für kompatible Prozessgeräte und Rohrleitungssysteme.
Flanschverbindungen können verwendet werden, wenn das Ventil über Schraubverbindungen mit kompatiblen Geräten oder Rohrleitungssystemen verbunden werden muss.

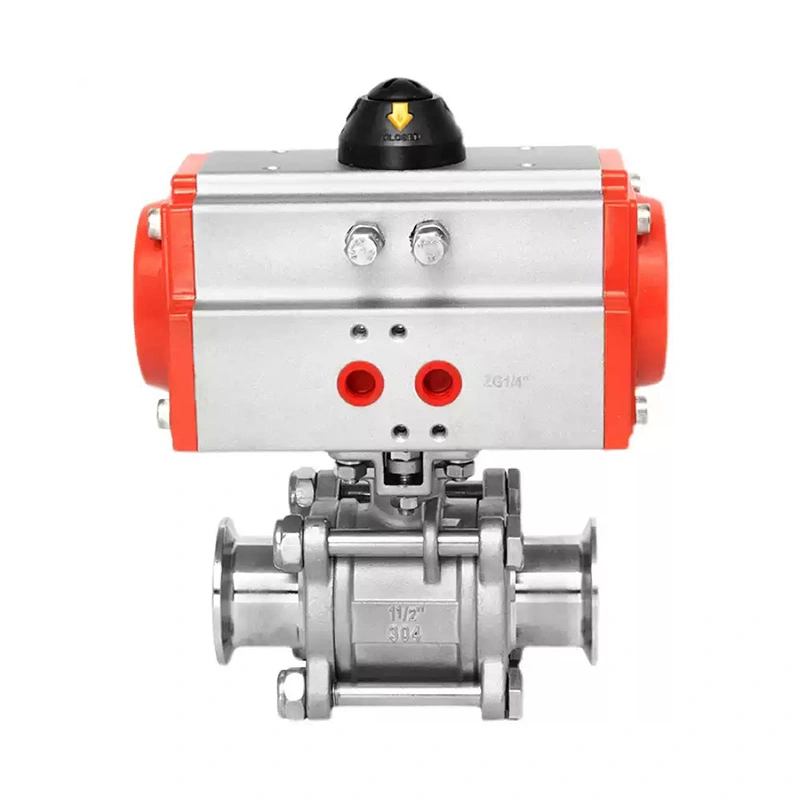

Der pneumatische Antrieb ermöglicht eine automatische Vierteldrehung und kann in Prozessautomatisierungssysteme integriert werden.
Mithilfe eines Magnetventils kann die Luftzufuhr des Stellantriebs auf der Grundlage elektrischer Steuersignale aus dem Anlagenautomatisierungssystem gesteuert werden.
Positionsrückmeldungszubehör kann dort hinzugefügt werden, wo die SPS oder das Steuerungssystem eine Bestätigung des offenen oder geschlossenen Zustands des Ventils benötigt.
Ein Luftfilterregler kann in den Pneumatikkreislauf integriert werden, um die Bereitstellung entsprechend konditionierter Druckluft für einen stabilen Aktuatorbetrieb zu unterstützen.
Der gerade dreiteilige Sanitär-Pneumatik-Kugelhahn kann in Pharma- und Bioverarbeitungssystemen für kompatible Anwendungen wie gereinigtes Wasser, WFI, sterilen Flüssigkeitstransfer, Impfstoffproduktion, Bioverarbeitungsgeräte und CIP/SIP-Systeme verwendet werden.
Zu den typischen Anwendungen gehören Milch, Joghurt, Milchzutaten, Saucen, Speiseöle und andere kompatible Systeme zur Verarbeitung flüssiger Lebensmittel, bei denen eine hygienische Durchflussisolierung erforderlich ist.
Die Konfiguration mit vollem Durchgang kann in Produktionslinien für Bier, Erfrischungsgetränke, Säfte und andere Getränke eingesetzt werden, in denen eine effiziente Flüssigkeitsübertragung und eine automatische Abschaltung erforderlich sind.
Das Ventil ist für kompatible Produktionssysteme geeignet, in denen Shampoo, Lotion, Creme und kosmetische Inhaltsstoffe verarbeitet werden, bei denen Reinigbarkeit und Prozesskontrolle wichtig sind.
Für kompatible Feinchemikalien, hochreines Wasser, Labor- und andere sauberkeitsempfindliche Anwendungen sorgen die Edelstahlkonstruktion und der polierte Flussweg für eine kontrollierte Flüssigkeitshandhabung.
Wenn der Prozess eine häufige Inspektion oder den Austausch von Ventilsitzen und Dichtungen erfordert, ermöglicht die dreiteilige Konstruktion einen einfacheren Zugang zu den internen Komponenten.
Bestätigen Sie die Prozessflüssigkeit oder das Prozessgas, bevor Sie SUS304 oder SUS316L und das entsprechende Sitz- und Dichtungsmaterial auswählen.
Der Standard-Arbeitsdruckbereich liegt bei 1,0–1,6 MPa, während die Betriebstemperatur je nach gewähltem Sitzmaterial -20 °C bis +150 °C erreichen kann.
Ra ≤0,8 μm ist die Standardoberfläche. Für Anwendungen mit strengeren Oberflächenanforderungen kann die optionale Oberfläche Ra ≤0,4 μm spezifiziert werden.
Bestätigen Sie vor der Bestellung den erforderlichen Anschluss und die geltende Norm, insbesondere beim Austausch eines vorhandenen Sanitärventils.
Bestätigen Sie bei automatisierten Systemen die Konfiguration des pneumatischen Aktors und ob Magnetventile, Positionsrückmeldung oder anderes Steuerungszubehör erforderlich sind.
Die Standard-Produktionsvorlaufzeit beträgt 2–4 Wochen, abhängig von Bestellmenge, Spezifikationen und Materialverfügbarkeit. Eilbestellungen sollten vor dem Kauf mit AVM bestätigt werden.
Standardzahlungsbedingungen sind eine Anzahlung von 30 %, die restlichen 70 % werden vor dem Versand per T/T oder L/C bezahlt. Bei Bestellungen mit geringem Bestellwert kann die vollständige Zahlung vor der Produktion erforderlich sein.
Die Ventile sind sicher in geeigneten Papier- und Holzkisten verpackt, um das Risiko einer Beschädigung bei der Handhabung und beim internationalen Transport zu verringern.
Der Hauptvorteil ist die Wartungszugänglichkeit. Der dreiteilige Körper ermöglicht die Trennung des zentralen Ventilabschnitts, sodass interne Komponenten bequemer überprüft oder ausgetauscht werden können.
Ein dreiteiliges Design bietet einen besseren Zugang zu internen Komponenten für Wartungszwecke, während ein zweiteiliges Design im Allgemeinen eine einfachere und kompaktere Karosseriekonstruktion ermöglicht.
Ja. Das Ventil verfügt über eine Kugelkonstruktion mit vollem Durchgang, um einen relativ ungehinderten Durchflussdurchgang zu gewährleisten und den Druckverlust bei vollständiger Öffnung zu reduzieren.
Ja. Der Sanitärbau unterstützt die Integration in CIP- und SIP-Prozesse. Die tatsächlichen Reinigungs- und Sterilisationsparameter sollten anhand der ausgewählten Sitz- und Dichtungsmaterialien bestätigt werden.
Ventilkörper und Kugel sind aus Edelstahl SUS304 oder SUS316L mit PTFE-, Silikon-, EPDM- und FKM-Dichtungsoptionen erhältlich.
Der angegebene Arbeitsdruck beträgt 1,0–1,6 MPa. Die genaue Druckstufe sollte entsprechend der ausgewählten Größe und Konfiguration bestätigt werden.
Der angegebene Bereich beträgt -20°C bis +150°C, abhängig vom gewählten Sitzmaterial.
Ja. Die pneumatische Konfiguration unterstützt den automatisierten Betrieb und kann mit kompatiblem Steuerungs- und Positionsrückmeldungszubehör ausgestattet werden.
Für hygienische Prozesssysteme, bei denen interne Zugänglichkeit, voller Durchfluss und pneumatische Absperrung zentrale Anforderungen sind, bietet der gerade dreiteilige Kugelhahn von AVM Sanitary eine praktische Ventilkonfiguration für anspruchsvolle Sanitäranwendungen.
Teilen Sie AVM Ihre Ventilgröße, Ihr Prozessmedium, Ihren Druck, Ihre Temperatur, Ihren Anschlussstandard, Ihre Anforderungen an die Oberflächenbeschaffenheit und Ihre Anforderungen an die pneumatische Steuerung mit, um die geeignete Konfiguration zu ermitteln.
