Der Materialtransfer ist einer der entscheidenden Schritte in der pharmazeutischen und biotechnologischen Produktion. Der Transport von Materialien zwischen einem isolierten Verarbeitungsbereich und der Umgebung kann das Risiko einer Kontamination, Exposition oder eines Verlusts der Eindämmung bergen, wenn die Transfermethode nicht ordnungsgemäß konzipiert ist. EinAseptisches High-Containment-Alpha-Port-RTPBietet eine kontrollierte Schnittstelle für den Materialtransfer durch eine Isolationsbarriere und sorgt gleichzeitig für die Trennung zwischen der internen und externen Umgebung.
Das System basiert auf einem Alpha-Beta-Schnelltransferkonzept. Der Alpha-Port ist normalerweise in die Wand eines Isolators, RABS, Eindämmungssystems oder eines anderen kontrollierten Verarbeitungsgehäuses integriert, während eine kompatible Beta-Komponente die Transferschnittstelle bereitstellt. Wenn die beiden Seiten korrekt verbunden sind, können Materialien über die geschlossene Schnittstelle übertragen werden, ohne dass die kontrollierte Prozessumgebung direkt exponiert wird.AVMbietet schnelle Transferlösungen für Pharma-, Biotechnologie-, High-Containment- und andere kritische Verarbeitungsanwendungen.
Bei der aseptischen Verarbeitung dürfen Materialien, die in einen Isolator oder einen anderen kontrollierten Bereich gelangen, die Sauberkeit der Prozessumgebung nicht beeinträchtigen. Herkömmliche Transfermethoden können zusätzliche Handhabungsschritte mit sich bringen und die Möglichkeit einer Kontamination erhöhen.
Ein RTP stellt eine definierte Übertragungsschnittstelle zwischen dem kontrollierten Bereich und der externen Umgebung bereit. Die Alpha- und Beta-Komponenten werden vor dem Öffnen der Transfertüren verbunden, um die Trennung während des Transfervorgangs zu gewährleisten.
High-Containment-Anwendungen können pharmazeutische Wirkstoffe, toxische Materialien, wirksame Verbindungen oder andere Substanzen umfassen, die eine kontrollierte Handhabung erfordern. In diesen Situationen muss das Transfersystem sowohl das Produkt als auch die Umgebung schützen.
Durch die Alpha-Beta-Konfiguration entsteht ein geschlossener Übertragungsweg, bei dem die beiden Komponenten sicher verbunden sind, bevor die Innentüren geöffnet werden. Dieses Prinzip kann dazu beitragen, das Risiko einer unkontrollierten Exposition während der Materialbewegung zu verringern.
Pharmazeutische Herstellungs- und Laborprozesse erfordern oft, dass Materialien wiederholt in einen Isolator hinein und wieder heraus bewegt werden. Ein Schnelltransferanschluss kann einen wiederholbaren Andock- und Transfervorgang ermöglichen, ohne dass Bediener die Hauptisolationsbarriere wiederholt öffnen müssen.
Dies kann besonders nützlich für den routinemäßigen Transfer von Bauteilen, Werkzeugen, Rohstoffen, Behältern, Proben oder Abfällen sein.

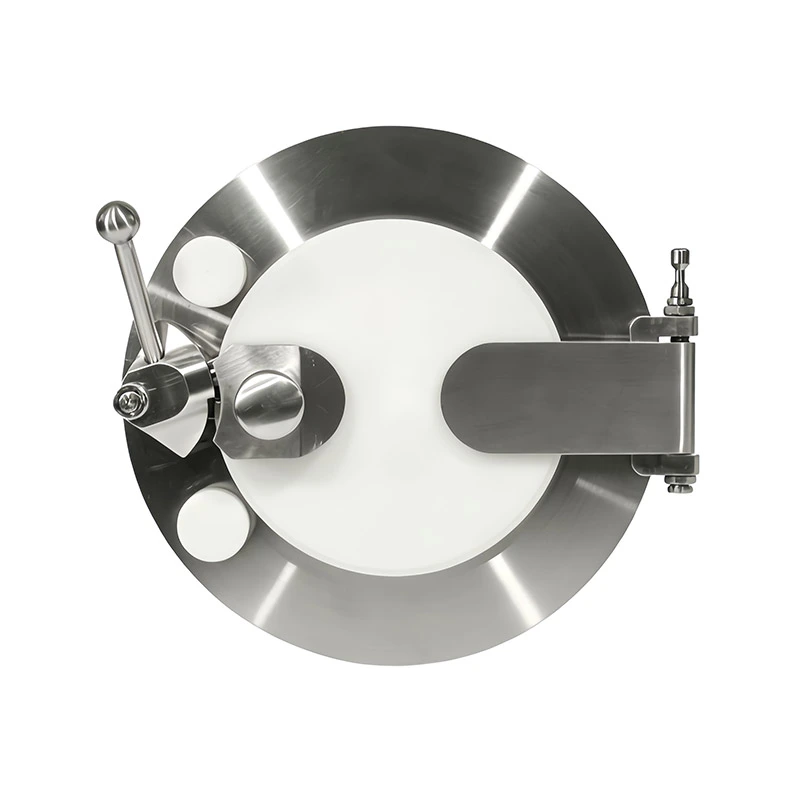

Der Alpha Port ist in die Wand oder Barriere des kontrollierten Verarbeitungssystems integriert. Je nach Anwendung kann es in einen Isolator, ein RABS, ein Sicherheitsgehäuse, eine Handschuhbox oder ein anderes geeignetes Barrieresystem integriert werden.
Die Alpha-Seite stellt die feste Transferschnittstelle bereit, während die entsprechende Beta-Komponente an einem Behälter, Beutel, einer Prozesskomponente oder einem anderen Transfergerät befestigt ist.
Bevor der Materialtransfer beginnt, wird die Beta-Komponente ausgerichtet und mit dem Alpha-Port verbunden. Das richtige Andocken ist wichtig, da die Dichtungs- und Verriegelungsfunktionen von der richtigen Positionierung der beiden Komponenten abhängen.
Der genaue Andockvorgang hängt von der gewählten RTP-Konfiguration ab und sollte sich stets an der Bedienungsanleitung des Herstellers orientieren.
Nach erfolgreichem Andocken bilden die Alpha- und Beta-Komponenten eine kontrollierte Übertragungsschnittstelle. Anschließend können die Türen entsprechend dem definierten Übergabeverfahren bedient werden.
Das Doppeltürprinzip trägt zur Trennung der Innen- und Außenflächen bei und reduziert die direkte Belastung der kontrollierten Umgebung während des Materialtransfers.
Sobald der Materialtransfer abgeschlossen ist, werden die Türen geschlossen, bevor die Beta-Komponente getrennt wird. Der Verriegelungsmechanismus soll dazu beitragen, falsche Betriebsabläufe zu verhindern, die die Eindämmung oder die aseptischen Bedingungen beeinträchtigen könnten.
Pharmazeutische Produktionsumgebungen erfordern einen kontrollierten Transfer von Rohstoffen, Komponenten, Werkzeugen, Proben sowie Fertig- oder Zwischenprodukten. Ein RTP kann einen dedizierten Transferpunkt für den Transport dieser Materialien durch einen Isolator oder eine Eindämmungsbarriere bieten.
Für die aseptische Herstellung sollte das Transfersystem in die Gesamtstrategie zur Kontaminationskontrolle integriert und gemäß den Anforderungen des spezifischen Prozesses validiert werden.
Hochwirksame Verbindungen erfordern eine sorgfältige Eindämmung, da eine versehentliche Exposition Risiken für Bediener und die umgebende Produktionsumgebung darstellen kann. Eine High-Containment-Transferschnittstelle kann eine kontrollierte Methode zum Transport von Materialien zwischen Prozessgeräten und externen Handhabungsbereichen bieten.
Das geeignete Eindämmungsniveau, die Dichtungskonfiguration, das Reinigungsverfahren und die Validierungsstrategie sollten entsprechend den Eigenschaften des Materials und des Prozesses bestimmt werden.
Biotechnologische Prozesse erfordern möglicherweise eine kontrollierte Bewegung von Komponenten, Behältern, Proben und Prozessmaterialien zwischen isolierten Bereichen. Ein Alpha Port RTP kann in geeignete Eindämmungsgeräte integriert werden, um wiederholte Materialübertragungen zu unterstützen und gleichzeitig unnötiges Öffnen der primären Barriere zu minimieren.
Die sterile Produktion erfordert eine sorgfältige Kontrolle der Materialien, die in kritische Verarbeitungsbereiche gelangen und diese verlassen. Die RTP-Technologie kann als Teil einer integrierten Transferstrategie für Komponenten und Materialien verwendet werden, die in sterilen Verarbeitungsumgebungen verwendet werden.
Forschungseinrichtungen, die mit wirksamen, empfindlichen oder kontaminationsempfindlichen Materialien arbeiten, benötigen möglicherweise auch kontrollierte Transferschnittstellen. Ein Alpha Port kann eine definierte Verbindung zwischen dem Labor-Containment-System und einem kompatiblen Transferbehälter herstellen.
Durch den Andockvorgang wird eine definierte Verbindung zwischen den Alpha- und Beta-Komponenten hergestellt, bevor die Übergabetüren geöffnet werden. Dies reduziert die Notwendigkeit für Bediener, die Übertragungsschnittstelle direkt der kontrollierten Umgebung auszusetzen.
Die Verriegelung ist ein wichtiger Bestandteil eines RTP, da ein falsches Öffnen oder Trennen die Transferbarriere gefährden könnte. Der Verriegelungsmechanismus soll bestimmte Vorgänge einschränken, es sei denn, die Alpha- und Beta-Komponenten befinden sich im richtigen Zustand.
Beispielsweise kann der Bedienablauf so gestaltet werden, dass die Alpha-Tür nicht geöffnet werden kann, bevor die Beta-Komponente korrekt angedockt ist, während die Beta-Komponente nicht entfernt werden kann, während die Transfertüren geöffnet sind.
Die Alpha- und Beta-Komponenten nutzen Dichtelemente zur Herstellung der Übertragungsschnittstelle. Dichtungsmaterial und -design sollten entsprechend den Prozessbedingungen, Reinigungsanforderungen, Temperatur, Chemikalien und der erforderlichen Eindämmungsleistung ausgewählt werden.
| Materialtyp | Mögliche Anwendung |
|---|---|
| Pharmazeutische Komponenten | Transfer von Stopfen, Behältern, Werkzeugen und Produktionskomponenten |
| Rohstoffe | Kontrolliertes Einbringen von Prozessmaterialien in isolierte Bereiche |
| Wirkstoffe | Geschlossener Umgang mit wirksamen oder hochwertigen Materialien |
| Laborproben | Bewegung von Proben zwischen kontrollierten Umgebungen |
| Produktionswerkzeuge | Transfer von Geräten und Werkzeugen in oder aus Isolatoren |
| Abfall | Kontrollierte Entfernung von Prozessabfällen aus Sicherheitsbereichen |
| Einwegkomponenten | Transfer von Einwegbeuteln, Baugruppen und Prozesskomponenten |
| Auswahlfaktor | Was Käufer bewerten sollten |
|---|---|
| Anschlussdurchmesser | Wählen Sie entsprechend der Größe der Materialien und Transferbehälter aus |
| Eindämmungsanforderung | Definieren Sie die erforderliche Eindämmungsstufe entsprechend dem Prozess |
| Aseptische Anforderung | Bestimmen Sie die erforderliche Sterilitäts- und Kontaminationskontrollstrategie |
| Material | Bewerten Sie die Anforderungen an Edelstahl, Polymer, Dichtung und produktberührende Materialien |
| Dichtungsmaterial | Verträglichkeit mit Reinigungsmitteln, Prozessmaterialien und Temperatur prüfen |
| Oberflächenbeschaffenheit | Berücksichtigen Sie die Anforderungen an die Reinigungsfähigkeit und den Produktkontakt |
| Türkonfiguration | Bestätigen Sie die erforderliche Türstruktur und Betriebsmethode |
| Verriegelung | Bestätigen Sie die erforderlichen mechanischen Sicherheitsfunktionen |
| Beta-Kompatibilität | Stellen Sie sicher, dass der Alpha-Port mit dem ausgewählten Beta-Container oder Übertragungsgerät übereinstimmt |
| Installation | Überprüfen Sie die Integrationsanforderungen für den Isolator, das RABS oder das Eindämmungssystem |
| Reinigung und Sterilisation | Bestätigen Sie die Kompatibilität mit den Reinigungs- und Sterilisationsverfahren der Einrichtung |
Vor der Installation sollte der Materialtransportweg klar definiert werden. Das Projektteam sollte festlegen, welche Materialien in den Isolator gelangen, welche Materialien das System verlassen, wie häufig Transfers stattfinden und welche Art von Beta-Komponente verwendet wird.
Der Alpha Port sollte so positioniert sein, dass Bediener Andock- und Transfervorgänge sicher durchführen können, ohne Handschuhe, Geräte, Prozessanschlüsse oder andere Isolatorkomponenten zu beeinträchtigen.
Der Einbauort sollte außerdem ausreichend Platz für Reinigung, Inspektion, Wartung und Anschluss der Beta-Komponente bieten.
Das RTP sollte nicht als isolierte Komponente betrachtet werden. Die Abdichtung, der Türmechanismus, die Verriegelung und die Installationsschnittstelle sollten zusammen mit dem Isolator oder dem Sicherheitsgehäuse bewertet werden.
Bevor die Routineproduktion beginnt, sollten die Bediener in der vollständigen Andock-, Öffnungs-, Transfer-, Schließ- und Trennsequenz geschult werden. Die Betriebsanweisung sollte festlegen, was passiert, wenn die Alpha- und Beta-Komponenten nicht ordnungsgemäß andocken oder eine Verriegelungsbedingung ausgelöst wird.
Dichtungen sind wichtige Komponenten der Transferschnittstelle und sollten gemäß dem Wartungsplan überprüft werden. Anzeichen von Abnutzung, Rissbildung, Verformung, Verunreinigung oder anderen Schäden sollten vor dem weiteren Betrieb beurteilt werden.
Die Verriegelung sollte regelmäßig überprüft werden, um sicherzustellen, dass die beabsichtigten Betriebsbeschränkungen weiterhin wirksam sind. Jede abnormale Bewegung oder ein Ausfall der Verriegelung sollte behoben werden, bevor das RTP wieder in Betrieb genommen wird.
Produktberührende Oberflächen sollten gemäß dem validierten Reinigungsverfahren für die Anwendung gereinigt werden. Die ausgewählten Reinigungsmittel und -methoden sollten mit den Baumaterialien und Dichtungen kompatibel sein.
Die Alpha- und Beta-Verbindungsflächen sollten auf Verschmutzung, mechanische Beschädigung oder ungewöhnlichen Verschleiß überprüft werden. Eine saubere und korrekt ausgerichtete Docking-Schnittstelle ist wichtig für eine konsistente Übertragungsleistung.
Wenn die Alpha- und Beta-Komponenten nicht korrekt ausgerichtet sind, verläuft die Übertragungssequenz möglicherweise nicht wie erwartet. Bediener sollten das definierte Ausrichtungs- und Andockverfahren befolgen, anstatt zu versuchen, die Verbindung zu erzwingen.
Abgenutzte oder beschädigte Dichtungskomponenten können die Integrität der Transferschnittstelle beeinträchtigen. Eine regelmäßige Inspektion und ein Austausch gemäß den Wartungsanforderungen des Herstellers können dazu beitragen, dieses Risiko zu verringern.
Bediener sollten niemals versuchen, den Verriegelungsmechanismus zu umgehen oder manuell außer Kraft zu setzen. Die Transfersequenz sollte in der angegebenen Reihenfolge abgeschlossen werden, um die vorgesehenen Eindämmungs- und aseptischen Bedingungen aufrechtzuerhalten.
Der Alpha-Port muss mit einer kompatiblen Beta-Komponente gekoppelt werden. Abmessungen, Verbindungsstruktur, Dichtflächen und Betätigungsmechanismus sollten vor der Beschaffung bestätigt werden.
AVMbietet schnelle Transferport-Lösungen für den kontrollierten Materialtransport in pharmazeutischen, biotechnologischen, aseptischen und High-Containment-Umgebungen. DerAseptisches High-Containment-Alpha-Port-RTPkönnen je nach Projektanforderung in geeignete Isolator- und Containment-Systeme integriert werden.
Unterschiedliche Prozesse erfordern möglicherweise unterschiedliche Anschlussdurchmesser, Dichtungsmaterialien, Oberflächenbeschaffenheiten, Türkonfigurationen und Beta-Transferkomponenten. Diese Parameter sollten entsprechend den zu transportierenden Materialien und den Eindämmungs- oder aseptischen Anforderungen des Prozesses ausgewählt werden.
Bei pharmazeutischen und biotechnologischen Projekten sollte das RTP zusammen mit dem Isolator, dem RABS, dem Reinraum, dem Transferbehälter, dem Reinigungssystem und den Betriebsabläufen bewertet werden.AVMunterstützt Kunden dabei, die Transferschnittstelle als Teil des gesamten Eindämmungs- und Materialtransportsystems zu betrachten.
