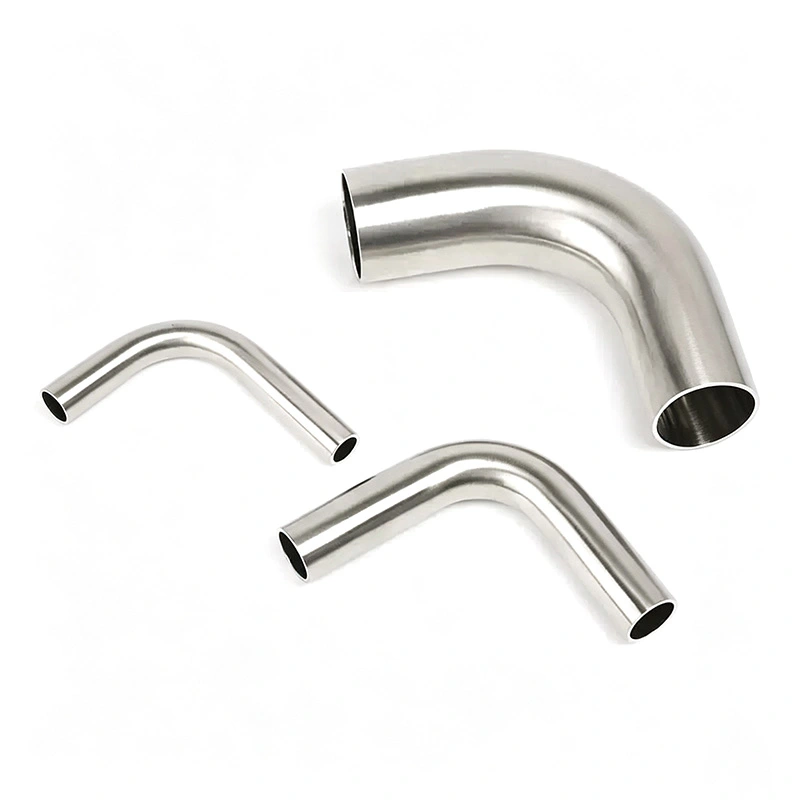

Das Sanitär-Edelstahl-BPE-90°-Winkelstück und -Rohr eignet sich für Prozesssysteme in der Biopharmazeutik, Biotechnologie, Pharmazie, Lebensmittel und Getränke, Milchprodukte, Halbleiter, Kosmetika und andere hochreine Produkte Branchen. Es kann für Anwendungen geliefert werden, die ASME BPE, 3-A, EHEDG und FDA-bezogene Hygiene erfordern Anforderungen, vorbehaltlich des ausgewählten Materials, der Ausführung, der Konfiguration und der anwendbaren Dokumentation.
AVM bietet 45°-, 90°- und 180°-Konfigurationen mit Stumpfschweiß- und Tri-Clamp-Verbindungsoptionen für verschiedene Sanitär-Rohrleitungslayouts.
Sanitär-Edelstahlbögen von AVM sind in den Konfigurationen 45°, 90° und 180° erhältlich. Die 45°-Option wird dort verwendet, wo Eine allmähliche Änderung der Rohrleitungsrichtung ist erforderlich, während der 90°-Winkel für senkrechte Rohre geeignet ist Verbindungen. Der 180°-Rücklaufbogen ermöglicht die Richtungsumkehr der Rohrleitung innerhalb einer kompakten Prozessanordnung.
Der 90°-Bogen ist in den Konfigurationen 1,0D mit kurzem Radius und 1,5D mit langem Radius erhältlich, so dass Ingenieure die Auswahl treffen können geeignete Geometrie entsprechend dem verfügbaren Installationsraum und den Rohrleitungsanforderungen.
Der Fitting ist mit Stumpfschweiß- und Tri-Clamp-Anschlüssen erhältlich. Stumpfschweißverbindungen sorgen für eine dauerhafte Hygiene Verbindung für feste Prozessleitungen, während Tri-Clamp-Verbindungen eine schnellere Installation, Demontage, Inspektion usw. ermöglichen Wartung.
Die Verbindungsauswahl sollte auf dem vorhandenen Rohrsystem, der geltenden Rohrleitungsnorm, der Installationsmethode usw. basieren. und Wartungsanforderungen.
Das Sanitär-Winkel- und Rohrsystem deckt Rohrgrößen mit einem Außendurchmesser von 1/2 bis 6 Zoll ab. Diese Serie ermöglicht die Integration der Armaturen in verschiedene Prozessrohrkonfigurationen, von kleineren hochreinen Leitungen bis hin zu größeren Flüssigkeitstransfersystemen.
AVM-Sanitärbögen werden aus Edelstahl ASTM A270 TP304L oder TP316L hergestellt. TP304L ist für viele geeignet allgemeine Sanitärverarbeitungsanwendungen, während TP316L eine verbesserte Korrosionsbeständigkeit für anspruchsvollere Anwendungen bietet Prozessumgebungen und hochreine Anwendungen.
Bei der Materialauswahl sollten das Prozessmedium, die Temperatur, die Korrosionsbedingungen und die Sauberkeit berücksichtigt werden Anforderungen und anwendbare Projektspezifikationen.
Die Innenbohrung ist mit einer glatten Oberfläche gefertigt, um Produktrückstände zu reduzieren und für eine sauberere Oberfläche zu sorgen Strömungsweg. Die standardmäßige mechanische Polieroption erreicht Ra ≤ 0,51 μm (20 μin), während elektropolierte Versionen verfügbar sind kann Ra ≤ 0,38 μm (15 μin) erreichen.
Eine kontrollierte Oberflächenbeschaffenheit ist besonders wichtig bei Anwendungen, bei denen mikrobielle Produktrückstände auftreten Verunreinigungen oder schwierige Reinigung können die Produktionsqualität beeinträchtigen.
Die interne Struktur ist darauf ausgelegt, Spalten und Bereiche zu minimieren, in denen Prozessmedien nach dem Ablassen verbleiben können. Dies unterstützt eine effektivere Reinigung und hilft, Restmaterial bei der Prozessumstellung zu reduzieren.
Das Design ist für Systeme mit CIP- und SIP-Verfahren geeignet, vorausgesetzt die vollständige Systemkonfiguration und Betriebsbedingungen.
Der Sanitär-Edelstahl-BPE-90°-Winkel und das Rohr sind für hochreine Prozessrohranwendungen mit konzipiert Verweis auf ASME BPE-Anforderungen. Materialauswahl, Oberflächenbeschaffenheit, Abmessungen, Anschlüsse und Fertigung Anforderungen können entsprechend den Anforderungen des Projekts spezifiziert werden.
Das Sanitärdesign eignet sich für hygienische Verarbeitungssysteme, bei denen die Hygienedesignprinzipien 3-A und EHEDG gelten erforderlich. Glatte Innenflächen, reduzierte Produktretention und entwässerbare Bauunterstützungsanwendungen wo Reinigungsfähigkeit und Kontaminationskontrolle sind wichtig.
Die Armatur kann je nach Auswahl für Anwendungen konfiguriert werden, die FDA-bezogene Materialkonformität erfordern Dichtungsmaterialien, produktberührte Materialien und entsprechende Dokumentation. Käufer sollten die erforderliche FDA angeben Dokumentations- oder Compliance-Anforderungen vor der Bestellung.
Für Projekte, die eine formelle Zertifizierung oder eine spezifische Compliance-Dokumentation erfordern, kann AVM die entsprechende ASME bestätigen BPE-, 3-A-, EHEDG- und FDA-bezogene Anforderungen gemäß der tatsächlichen Produktkonfiguration.
Der Sanitärbogen wird in hochreinen Prozessrohrleitungen für die pharmazeutische und biopharmazeutische Produktion eingesetzt. einschließlich Flüssigkeitstransfer, Formulierungssysteme, Verteilung von gereinigtem Wasser, Verbindungen von Prozessgeräten und mehr hygienische Anwendungen.
Zu den typischen Anwendungen gehören Fermentationssysteme, Bioreaktorleitungen, die Verteilung sauberer Flüssigkeiten, Prozessbehälter, Probenahmesysteme und andere biotechnologische Geräte, bei denen die Kontaminationskontrolle wichtig ist.
Die Armatur kann in Sanitärrohrleitungen für Milchprodukte, Getränke, flüssige Lebensmittel, Säfte, Brauereien und andere Bereiche eingebaut werden Lebensmittelverarbeitungssysteme, in denen glatte Oberflächen und eine effektive Reinigung erforderlich sind.
Der Winkel eignet sich für hochreine Flüssigkeitsleitungen in Halbleiteranwendungen mit kontrollierter Oberfläche Oberflächenbeschaffenheit, Qualität des Edelstahlmaterials und Strömungswege mit geringer Retention sind wichtig.
Die Armatur kann auch in sauberen Versorgungs- und hochreinen Flüssigkeitssystemen verwendet werden, in denen hygienische Verbindungen und Kontrollen erforderlich sind Innenflächen sind erforderlich.
| Artikel | Spezifikation |
| Produkttyp | Sanitär-Edelstahl-BPE-Winkelstück und -Rohr |
| Ellenbogenwinkel | 45°, 90°, 180° |
| 90° Radius | 1,0D kurzer Radius / 1,5D langer Radius |
| Material | ASTM A270 TP304L / TP316L |
| Standard | ASME BPE |
| Hygienische Anforderungen | 3-A / EHEDG / FDA-bezogene Anforderungen |
| Verbindung | Stumpfschweißung / Tri-Clamp |
| Rohrgröße | 1/2"–6" Außendurchmesser |
| Mechanische Oberflächenveredelung | Ra ≤ 0,51 μm (20 μin) |
| Elektropolierte Oberfläche | Ra ≤ 0,38 μm (15 μin) |
| Internes Design | Glatte Bohrung / vollständig entleerbar |
| Produktaufbewahrung | Minimiert |
| Reinigung | CIP-kompatibel |
| Sterilisation | SIP-kompatibel |
| Typische Anwendungen | Pharmazeutik, Biotechnologie, Lebensmittel und Getränke, Halbleiter, Kosmetik |
Käufer sollten je nach Prozessmedium und Korrosionsbedingungen TP304L oder TP316L wählen. Für anspruchsvollere Bei hochreinen oder korrosiven Anwendungen wird TP316L häufig dort in Betracht gezogen, wo seine verbesserte Korrosionsbeständigkeit besteht erforderlich.
Der Rohraußendurchmesser muss zum vorhandenen Prozessrohrsystem passen. Käufer sollten vor der Bestellung die erforderliche Größe bestätigen Vermeiden Sie Installationsprobleme oder zusätzliche Übergangsstücke.
Stumpfschweiß- und Tri-Clamp-Verbindungen erfüllen unterschiedliche Installationsanforderungen. Stumpfschweißung ist dauerhaft geeignet Rohrleitungssystemen, während Tri-Clamp dort praktischer ist, wo Geräte häufig getrennt werden müssen Inspektion oder Wartung.
Die Oberflächenbeschaffenheit sollte entsprechend den tatsächlichen Sauberkeitsanforderungen des Prozesses ausgewählt werden. Mechanisch Das Polieren kann viele Sanitäranwendungen erfüllen, während das Elektropolieren für Projekte geeignet ist, die eine geringere Menge erfordern Oberflächenrauheit und verbesserter hochreiner Oberflächenzustand.
Bei Pharma-, Biotechnologie-, Halbleiter- und anderen regulierten Projekten sollten Käufer bestätigen, ob die Das Projekt erfordert ASME BPE, 3-A, EHEDG, FDA-bezogene Konformität, Materialzertifikate oder spezifische Inspektionen Dokumentation vor der Produktion.
AVM bietet Sanitär-Edelstahl-BPE-90°-Winkel und -Rohre für hygienische und hochreine Prozessrohrleitungssysteme. Produkte können je nach Materialqualität, Winkel, Radius, Rohrgröße, Verbindungstyp, Oberflächenbeschaffenheit usw. konfiguriert werden. und geltenden Hygienevorschriften.
Bei Projekten mit strengen Dokumentationsanforderungen kann AVM die entsprechenden Material- und Compliance-Dokumente bestätigen entsprechend der endgültigen Produktkonfiguration. Dies ermöglicht es Einkäufern, technische Anforderungen vor der Produktion zu definieren anstatt die Rohrleitungsspezifikation nach der Lieferung zu ändern.
AVM Sanitary Edelstahl BPE 90° Winkel und Rohr ist in den Edelstahlausführungen ASTM A270 TP304L und TP316L erhältlich. TP304L eignet sich für allgemeine Hygieneanwendungen, während TP316L für Anwendungen mit höheren Anforderungen bevorzugt wird Korrosionsbeständigkeit oder anspruchsvollere hochreine Prozessbedingungen.
Der Sanitärbogen ist mit mechanisch polierten oder elektropolierten Innenflächen erhältlich. Mechanisches Polieren kann Ra ≤ 0,51 μm (20 μin) erreichen, während durch Elektropolieren Ra ≤ 0,38 μm (15 μin) erreicht werden kann. Der passende Abschluss kann entsprechend den Sauberkeits- und Oberflächenrauheitsanforderungen des Prozesssystems ausgewählt werden.
AVM liefert Sanitär-BPE-Bögen und -Rohre in Größen von 1/2 bis 6 Zoll Außendurchmesser. Käufer sollten die benötigte Röhre bestätigen Außendurchmesser und anwendbarer Maßstandard, um die Kompatibilität mit den vorhandenen Sanitärrohren sicherzustellen System.
Ja. Der 90°-Hygienebogen ist in den Konfigurationen 1,0D mit kurzem Radius und 1,5D mit langem Radius erhältlich. Das Passende Der Radius kann je nach Rohrleitungslayout, verfügbarem Installationsraum und Prozessanforderungen ausgewählt werden.
Das Produkt ist mit Stumpfschweiß- und Tri-Clamp-Anschlüssen erhältlich. Stumpfschweißverbindungen sind für den dauerhaften Einsatz geeignet hygienische Rohrleitungen, während Tri-Clamp-Anschlüsse eine einfachere Installation, Demontage, Inspektion und Wartung ermöglichen.
