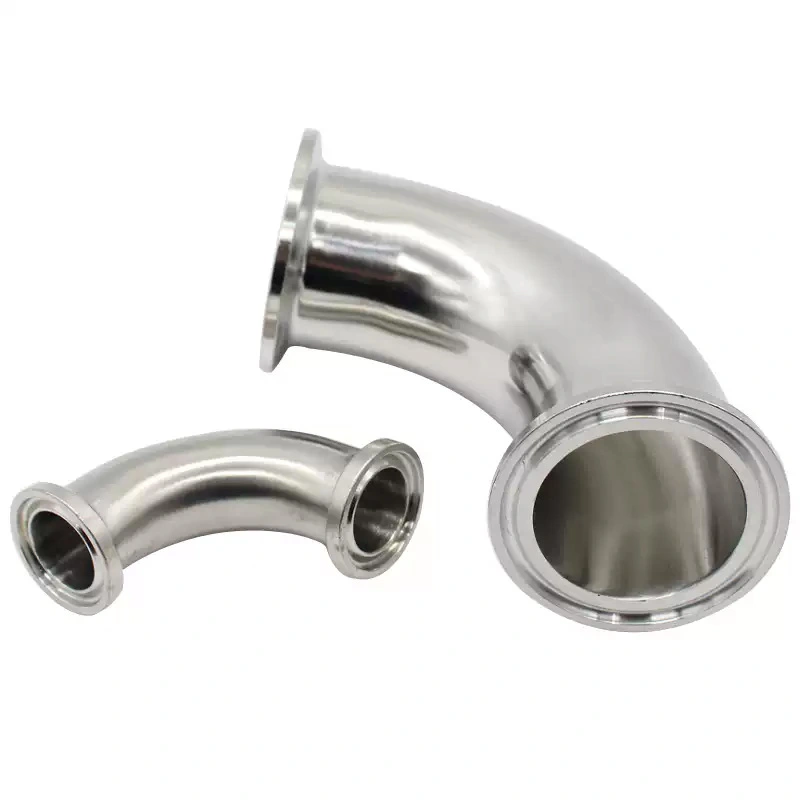

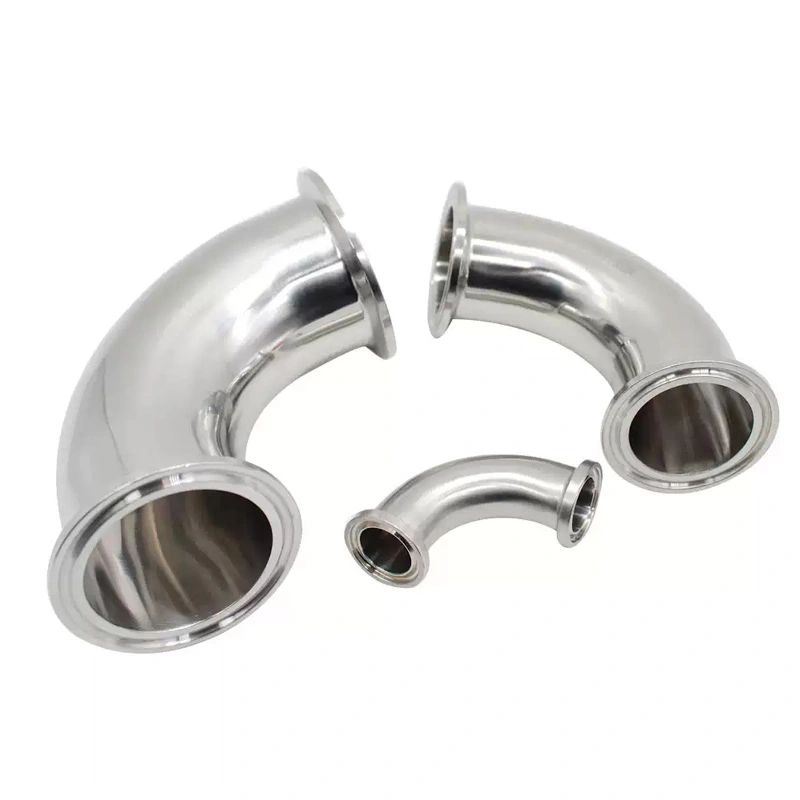

Basierend auf den Hygieneanschlüssen DIN 11852 und der Rohrserie DIN 11850, der Reihe hygienischer DIN-Winkel und -Rohre aus Edelstahl deckt 45°-Bögen, 90°-Bögen und 180°-Rücklaufbögen ab, mit Stumpfschweißung, DIN-Klemme und DIN-Gewindeanschluss Optionen. Die glatte Innenbohrung trägt dazu bei, Produktansammlungen zu reduzieren und unterstützt eine effiziente Reinigung und Entwässerung im routinemäßigen Prozessbetrieb.
Für Systeme, die eine höhere Oberflächenreinheit erfordern, ist Elektropolieren verfügbar, um eine innere Oberflächengüte zu erzielen von Ra ≤ 0,4 μm. Die Armaturen können auch in CIP/SIP-fähige Rohrleitungssysteme integriert werden Anforderungen an die komplette Prozessinstallation.
Das AVM-Hygiene-Winkel- und Rohrsortiment folgt den DIN-Abmessungsanforderungen, um eine konsistente Installation zu unterstützen kompatible Sanitärrohrkomponenten. DIN 11852-Fittings können mit der DIN 11850-Rohrserie kombiniert werden, was Käufern hilft Vereinfachen Sie die Komponentenauswahl beim Entwurf oder der Erweiterung von Sanitärprozessleitungen.
SUS304 / 1.4301 eignet sich für allgemeine Sanitäranwendungen mit guter Korrosionsbeständigkeit und mechanischer Beständigkeit Leistung erforderlich sind. SUS316L / 1.4404 bietet eine höhere Korrosionsbeständigkeit und ist besser geeignet für Pharmazeutische, biotechnologische, hochreine und chemisch anspruchsvolle Prozessumgebungen.
Unterschiedliche Rohranordnungen erfordern unterschiedliche Anschlusskonfigurationen. AVM bietet 45°-Bögen für eine allmähliche Ausrichtung Änderungen, 90°-Bögen für standardmäßige rechtwinklige Verlegung und 180°-Rücklaufbögen für kompakte U-förmige Rohrleitungen Vereinbarungen.
Zu den Anschlussmöglichkeiten gehören Stumpfschweiß-, DIN-Klemmen- und DIN-Gewindeanschlüsse, sodass die Fittings ausgewählt werden können entsprechend der Installationsmethode, den Wartungsanforderungen und der vorhandenen Rohrleitungskonfiguration.
Der Zustand der Innenoberfläche einer Sanitärarmatur hat direkten Einfluss auf die Reinigungseffizienz und die Produktretention. AVM Der hygienische DIN-Winkel und das Rohr aus Edelstahl verfügen über eine glatte Innenbohrung, um Oberflächenunregelmäßigkeiten zu minimieren Es könnten sich Prozessmedien ansammeln.
Die Standardoberflächengüte beträgt Ra ≤ 0,8 μm, während durch Elektropolieren eine Innengüte von Ra ≤ 0,4 μm erzielt werden kann eine glattere Oberfläche ist erforderlich.
Die totraumarme Konstruktion erleichtert die Reinigung und Entwässerung und kann in Prozessanlagen eingesetzt werden Einbindung von CIP- und SIP-Verfahren. Die tatsächlichen Reinigungs- und Sterilisationsbedingungen sollten entsprechend bewertet werden bis hin zum kompletten Rohrleitungssystem und den Prozessmedien.
| Artikel | Spezifikation |
| Produkttyp | Hygienischer DIN-Winkel und -Rohr aus Edelstahl |
| Passender Standard | DIN 11852 |
| Rohrstandard | DIN 11850 |
| Material | SUS304 / 1.4301, SUS316L / 1.4404 |
| Verfügbare Winkel | 45°, 90°, 180° |
| Biegeradius | 1,5D langer Radius |
| Verbindungstypen | Stumpfschweißung, DIN-Klemme, DIN-Gewindeanschluss |
| Rohrgröße | DN10 – DN200 |
| Standard-Oberflächenbeschaffenheit | Ra ≤ 0,8 μm |
| Elektropolierte Oberfläche | Ra ≤ 0,4 μm Optional |
| Internes Design | Glatte Innenbohrung |
| Reinigung | CIP/SIP-kompatibel |
| Anwendung | Hygienische und hochreine Rohrleitungssysteme |
Die Armaturen eignen sich für Sanitärleitungen für Milch, Getränke, flüssige Lebensmittelzutaten, Soßen und andere Prozessflüssigkeiten. Glatte Innenflächen tragen dazu bei, Materialansammlungen zu reduzieren und die routinemäßige Reinigung zu vereinfachen.
Dank der SUS316L-Konstruktion und der optionalen Elektropolitur eignen sich die Fittings für hochreine Prozessleitungen werden in pharmazeutischen und biotechnologischen Einrichtungen eingesetzt. Sie können dort, wo sie kontrolliert werden, in Prozesslinien integriert werden Oberflächenbedingungen und CIP/SIP-Reinigung sind erforderlich.
Hygienische Edelstahl-DIN-Winkel und -Rohre können für die Milchverarbeitung, die Sahneverarbeitung, die Joghurtproduktion usw. verwendet werden andere Molkereianwendungen, die hygienische Verbindungen und zuverlässige Korrosionsbeständigkeit erfordern.
Die Armaturen können auch in sauberen Prozess- und hochreinen Rohrleitungssystemen verwendet werden, in denen geringe Produktrückhaltung und glatte Eigenschaften herrschen Innenflächen und eine gleichbleibende Maßverträglichkeit sind wichtige Auswahlkriterien.
Bei der richtigen Auswahl des Winkelstücks und Rohrs sollten Rohrdurchmesser, Biegewinkel, Verbindungstyp und Material berücksichtigt werden Güteklasse und die erforderliche Oberflächenbeschaffenheit. Die ausgewählte Armatur sollte den Abmessungen und dem Anschlussstandard von entsprechen die bestehende Sanitärleitung.
Bei geschweißten Installationen sollten geeignete hygienische Schweißverfahren angewendet werden, um die Integrität zu wahren Sauberkeit des internen Strömungswegs. Für Klemmverbindungen sollten kompatible Dichtungen und Klemmen ausgewählt werden entsprechend den Prozessbedingungen.
Während der Wartung sollte die Innenfläche auf Kratzer, Korrosion, Ablagerungen oder andere Zustände untersucht werden Dies könnte die Hygieneleistung beeinträchtigen. Reinigungsverfahren sollten entsprechend dem tatsächlichen Medium festgelegt werden Prozessanforderungen.
Für Projekte, die anerkannte Hygienestandards erfordern, kann AVM Produktkonfigurationen und Dokumentationen bereitstellen entsprechend den Anwendungsanforderungen des Kunden. 3-A-, EHEDG- und FDA-bezogene Anforderungen können berücksichtigt werden bei der Auswahl von Materialien, Oberflächenbeschaffenheiten, Dichtungskomponenten und der gesamten Sanitärrohrkonfiguration.
Die Zertifizierungs- oder Konformitätsdokumentation sollte entsprechend dem jeweiligen Produktmodell von AVM bestätigt werden. Material-, Verarbeitungs- und Bestellanforderungen, anstatt für jede Konfiguration angenommen zu werden.
| Käuferanforderung | Empfohlene Konfiguration |
| Allgemeine Sanitärrohrleitungen | SUS304 / 1.4301 |
| Höhere Korrosionsbeständigkeit | SUS316L / 1.4404 |
| Standardmäßige hygienische Verarbeitung | Ra ≤ 0,8 μm |
| Höhere Oberflächenreinheit | Elektropoliert, Ra ≤ 0,4 μm |
| Permanente Rohrleitungsinstallation | Stumpfschweißung |
| Einfache Demontage und Wartung | DIN-Klemme |
| Sanitäranschluss mit Gewinde | DIN-Gewindeanschluss |
| Änderung der Rohrleitungsrichtung um 90° | 90°-Bogen |
| Allmählicher Richtungswechsel | 45°-Bogen |
| Kompakte Rückführung | 180°-Rückkehrbogen |
Beim Kauf von Sanitärbögen und -rohren ist die Maßhaltigkeit ebenso wichtig wie die Materialauswahl. DIN 11852 liefert die Armaturenspezifikation, während DIN 11850 die entsprechenden Hygienerohrserien definiert.
Die Verwendung kompatibler DIN-Komponenten trägt dazu bei, Installationsprobleme zu reduzieren, die durch Maßabweichungen verursacht werden Dies vereinfacht für Ingenieurteams die Konfiguration von Sanitärrohrsystemen. Bei Ersatzprojekten sollten Käufer dies bestätigen Informieren Sie sich vor der Bestellung über die vorhandenen Rohrabmessungen und Anschlussanforderungen.
AVM unterstützt Sanitärrohrleitungsprojekte mit unterschiedlichen Materialqualitäten, Größen, Winkeln, Verbindungsmethoden und Oberflächen Finish-Anforderungen. Käufer können die erforderliche DN-Größe, Materialqualität, Winkelwinkel, Verbindungsart und Oberfläche angeben Fertigstellung und Anwendung bei der Angebotsanfrage.
Für kundenspezifische oder hochreine Projekte kann AVM die entsprechende Material- und technische Dokumentation bestätigen bis zur endgültigen Konfiguration.
Die Standardmaterialoptionen sind SUS304 / 1.4301 und SUS316L / 1.4404. Im Allgemeinen wird SUS316L bevorzugt Anwendungen, die eine höhere Korrosionsbeständigkeit oder eine höhere Sauberkeit erfordern.
Die Produktpalette reicht von DN10 bis DN200. Die erforderliche Größe sollte entsprechend dem Rohrdurchmesser und dem Durchfluss ausgewählt werden Anforderungen an das Sanitärrohrsystem.
AVM bietet 45°-, 90°- und 180°-Rücklaufbögen. Der 90°-Winkel wird häufig für standardmäßige Richtungsänderungen verwendet 45°- und 180°-Konfigurationen werden entsprechend der spezifischen Rohrleitungsanordnung ausgewählt.
Ja. Die standardmäßige Innenoberflächenbeschaffenheit beträgt Ra ≤ 0,8 μm und eine optionale elektropolierte Oberfläche von Ra ≤ 0,4 μm Verfügbar für Anwendungen, die eine glattere Innenoberfläche erfordern.
Ja. Das hygienische Design ist mit CIP/SIP-Prozesssystemen kompatibel. Allerdings ist die tatsächliche Temperatur chemisch Konzentration, Reinigungshäufigkeit und Sterilisationsbedingungen sollten im Vergleich zum gesamten System bewertet werden Konfiguration.
Zu den verfügbaren Optionen gehören Stumpfschweißung, DIN-Klemme und DIN-Gewindeanschluss. Käufer sollten die Verbindung auswählen basierend auf den bestehenden Pipeline-Standards und Wartungsanforderungen.
Die Standard-Produktionsvorlaufzeit beträgt 7–10 Tage. Der tatsächliche Lieferplan hängt von der Bestellmenge und dem Produkt ab Spezifikationen, Materialverfügbarkeit und Anpassungsanforderungen. Eilige Bestellungen können bei AVM bestätigt werden vor der Bestellung.
Die Standardzahlungsbedingungen sind 30 % Anzahlung und 70 % Restbetrag vor Versand per T/T oder L/C. Bestellungen mit geringem Bestellwert sollten erfolgen vor der Produktion vollständig bezahlt werden.
Für den internationalen Transport sind die Produkte sicher in Papier- und Holzkisten verpackt. Verpackung kann sein sortiert nach Produktgröße, Bestellmenge und Versandanforderungen.
