Sein zweiteiliges Edelstahlgehäuse ist in SUS304 oder SUS316L mit hygienisch polierten, benetzten Oberflächen erhältlich Dichtungsoptionen auf PTFE-Basis. Die Kugel mit voller Öffnung hält den internen Durchflusskanal nahe am Rohrleitungsdurchmesser. Reduzierung von Strömungseinschränkungen und Turbulenzen während des kontinuierlichen Flüssigkeitstransfers. Der Sanitär-Hand-Pneumatik-Volldurchgang Der zweiteilige Kugelhahn kann mit Handgriff oder pneumatischem Antrieb geliefert werden und ist für Lebensmittel und Lebensmittel geeignet. Getränke-, Molkerei-, Pharma-, Biotechnologie-, Kosmetik- und Feinchemikalienverarbeitung.
Die Kugel mit vollem Durchgang verfügt über eine Bohrung, die einen großen Durchflussdurchgang durch das Ventil ermöglicht. Im vollständig geöffneten Zustand ist die Bohrung Lässt sich an der Rohrleitung ausrichten und ermöglicht den Durchfluss des Prozessmediums mit minimaler Behinderung.
Dadurch eignet sich das Ventil besonders für Systeme, bei denen die Aufrechterhaltung der Durchflusskapazität wichtiger ist als die Verwendung eines Drosselventil.
Da der offene Kugeldurchgang den Strömungsweg nicht wesentlich verengt, kann das Ventil den Druckverlust reduzieren im Vergleich zu Ventilkonstruktionen mit eingeschränktem Durchgang.
Dies kann für Transferleitungen, Sanitärversorgungssysteme und Prozessgeräte, sofern verfügbar, von Nutzen sein Der Pumpendruck ist wichtig.
Der geradlinige Strömungsweg trägt dazu bei, unnötige Änderungen der Strömungsrichtung zu minimieren. Kombiniert mit polierter Innenseite Dies unterstützt eine sauberere Medienübertragung und reduziert Bereiche, in denen Produktrückstände zurückbleiben können.
Das manuelle, pneumatische, zweiteilige Kugelventil mit vollem Durchgang für den Sanitärbereich verwendet ein zweiteiliges Edelstahlgehäuse mit integriertem Kugel, Schaft, Sitze und Dichtungsbaugruppe. Diese Konstruktion bietet eine kompakte Lösung für Sanitärleitungen Installation.
SUS304 bietet eine kostengünstige Edelstahloption für kompatible Sanitäranwendungen, während SUS316L besser ist Geeignet für anspruchsvolle Umgebungen mit Produktkontakt, die eine höhere Korrosionsbeständigkeit erfordern.
Die zweiteilige Struktur ermöglicht dem Wartungspersonal den Zugriff auf die internen Dichtungskomponenten bei Inspektionen oder Ein Austausch ist erforderlich, was die Servicearbeiten vereinfacht.
Das Ventil kann mit Tri-Clamp-, Stumpfschweiß-, Gewinde- oder Flanschanschlüssen geliefert werden, um verschiedenen Sanitärbereichen gerecht zu werden Pipeline-Designs.
Zu den verfügbaren Standards gehören DIN, ISO, SMS, IDF, 3-A, RJT und ASME BPE.
Das Ventil funktioniert durch Drehen der Kugel um 90°. Wenn die Bohrung mit der Rohrleitung übereinstimmt, ist das Ventil geöffnet; danach Bei einer 90°-Drehung blockiert der massive Teil der Kugel den Strömungsdurchgang.
Dieses einfache Funktionsprinzip ermöglicht einen schnellen Wechsel zwischen geöffneter und geschlossener Position.

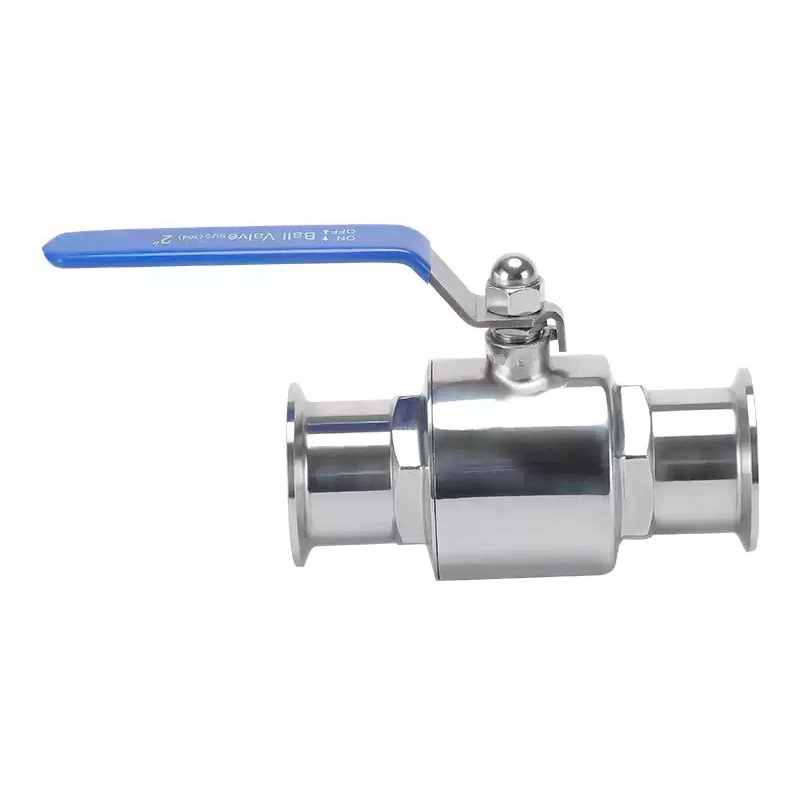

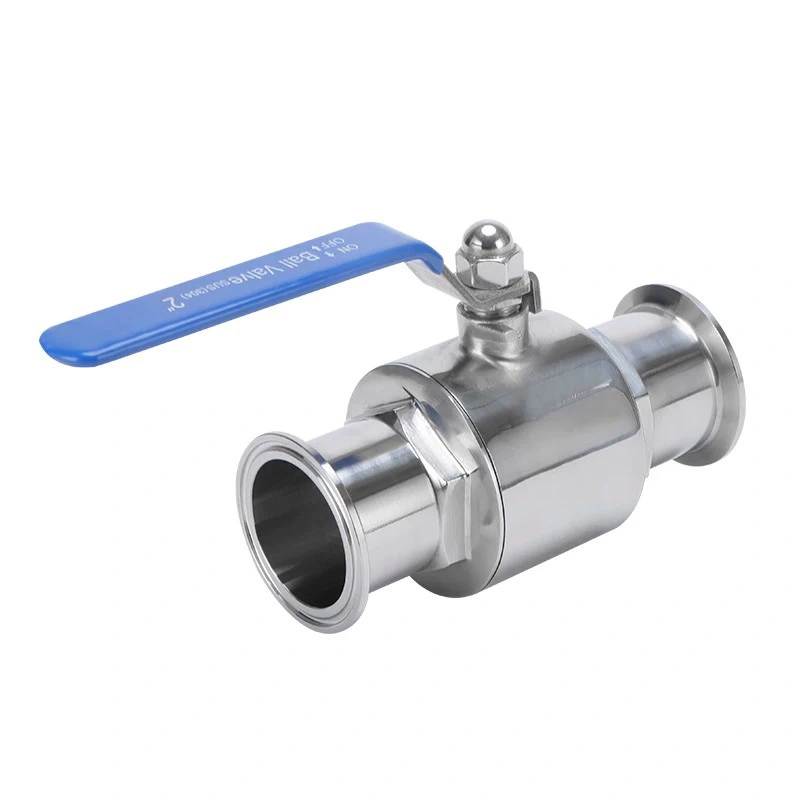

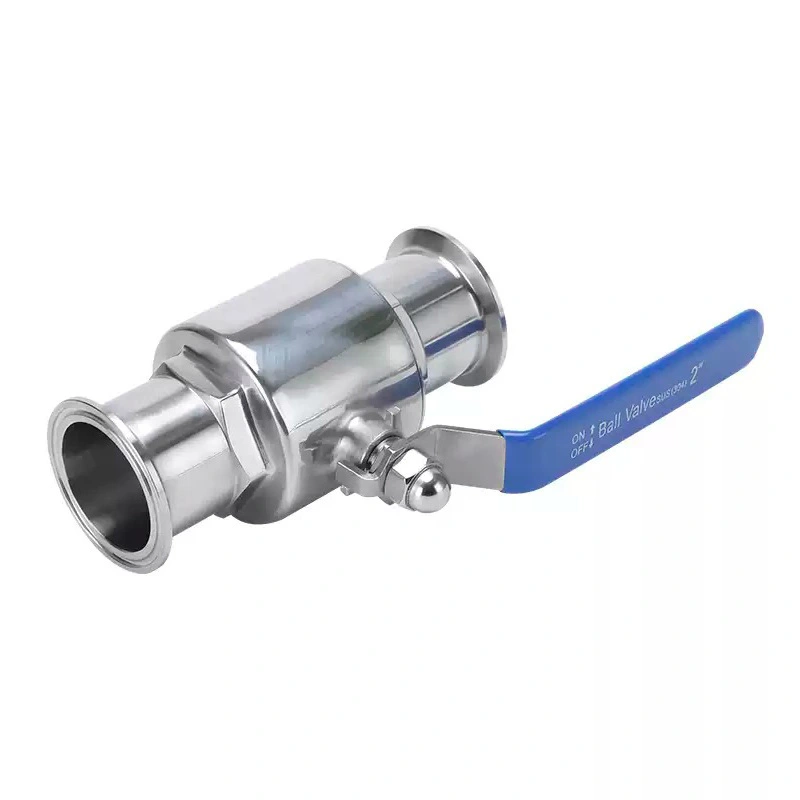

Ein manueller Griff bietet eine direkte lokale Steuerung für Systeme, bei denen eine automatische Betätigung nicht erforderlich ist oder bei denen Bediener arbeiten erfordern eine einfache mechanische Überbrückung.
Ein pneumatischer Aktuator wandelt Druckluft in eine Vierteldrehbewegung um und sorgt so für eine schnellere und wiederholbarere Bewegung Betrieb für automatisierte Produktionslinien.
AVM kann das Ventil mit doppelt wirkenden oder federrückstellenden pneumatischen Antrieben konfigurieren, sodass Käufer zwischen einem wählen können Betriebsmodus basierend auf ihrer Steuerstrategie und den Anforderungen an die Fehlerposition.
Die standardmäßige Innenoberflächenbeschaffenheit beträgt Ra ≤0,8 μm, mit einer optionalen Ra ≤0,4 μm-Beschichtung für Anwendungen, die Folgendes erfordern höhere Glätte der Oberfläche.
Die Sanitärkonstruktion ist darauf ausgelegt, unnötige Innenräume zu reduzieren, in denen sich Produktrückstände oder Rückstände festsetzen könnten Reinigungsflüssigkeiten.
Dies ist besonders wichtig bei Anwendungen mit häufigem Produktwechsel oder hohen Hygieneanforderungen.
Das Ventil kann in CIP- und SIP-Systeme integriert werden und ermöglicht so Reinigungs- und Sterilisationsverfahren durchgeführt werden, ohne dass das Ventil routinemäßig aus der Rohrleitung entfernt werden muss.
PTFE-Sitze bilden die primäre Dichtungsschnittstelle um die Kugel herum und sind für eine zuverlässige Absperrung während des Betriebs ausgelegt wiederholte Öffnungs- und Schließzyklen.
Abhängig von den Prozessanforderungen kann AVM PTFE-, EPDM- und Silikon-Dichtungsoptionen anbieten.
Je nach Prozessmedium, Temperatur, Reinigungschemikalien usw. sollte die passende Dichtung ausgewählt werden Sterilisationsanforderungen.
Die Kugel-Sitz-Konfiguration sorgt für eine dichte Absperrung, wenn das Ventil vollständig geschlossen ist, und trägt so zur Vermeidung von Fehlfunktionen bei unerwünschtes Austreten von Prozessmedien zwischen Betriebszyklen.
| Artikel | Spezifikation |
| Produktname | Sanitärer, manueller, pneumatischer, zweiteiliger Kugelhahn mit vollem Durchgang |
| Marke | AVM |
| Ventiltyp | Sanitär-Kugelhahn mit vollem Durchgang |
| Körpermaterial | SUS304 / SUS316L |
| Sitzmaterial | PTFE, EPDM, Silikon |
| Betrieb | Manuell / Pneumatisch |
| Pneumatischer Aktuator | Doppeltwirkend / Federrückstellung |
| Arbeitsdruck | Maximal 10 bar |
| Betriebstemperatur | -20°C bis +150°C, je nach Sitzmaterial |
| Oberflächenbeschaffenheit | Ra ≤0,8 μm Standard; Ra ≤0,4 μm Optional |
| Verbindung | Tri-Clamp, Stumpfschweißung, Gewinde, Flansch |
| Standards | DIN, ISO, SMS, IDF, 3-A, RJT, ASME BPE |
| Optionales Zubehör | Magnetventil, Endschalterkasten, Stellungsregler, Luftfilterregler, Handbetätigung, NAMUR-Zubehör |
| Größe | d | B | L | K | H | W |
| 0,75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1,5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2,5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |

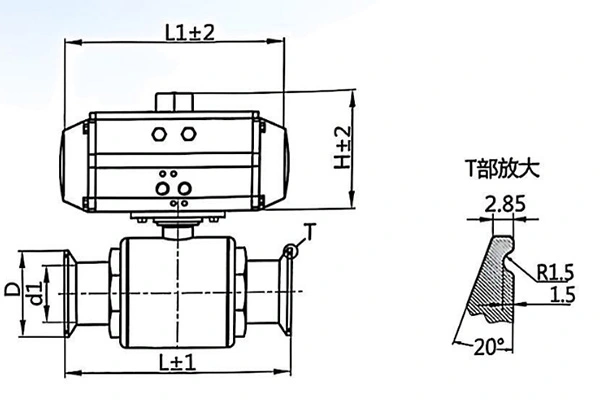

| Größe | d | D | L | Zylindermodell |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
Ein Magnetventil kann die pneumatische Luftzufuhr steuern, sodass der Kugelhahn auf elektrische Signale reagieren kann ein automatisiertes Kontrollsystem.
Die Endschalterbox bietet eine Rückmeldung der offenen/geschlossenen Position und hilft Bedienern oder SPS-Systemen, die tatsächliche Position zu bestätigen Ventilstatus.
Für Anwendungen, die eine stärker kontrollierte Aktuatorpositionierung und Prozessüberwachung erfordern, kann ein Stellungsregler ausgewählt werden.
Ein Luftfilterregler sorgt dafür, dass der pneumatische Antrieb mit saubererer und entsprechend regulierter Druckluft versorgt wird. Unterstützung eines stabilen Betriebs.
Eine manuelle Überbrückung bietet eine zusätzliche Betriebsmethode, bei der eine lokale Ventilbetätigung erforderlich ist Inbetriebnahme, Wartung oder Unterbrechung des Steuerungssystems.
Das Ventil kann in kompatiblen Hygieneanwendungen wie Reinstwassersystemen, WFI-Systemen und sterilen Flüssigkeiten eingesetzt werden Transfer, Puffervorbereitung, Bioreaktorsysteme und CIP/SIP-Skids.
Bei GMP-bezogenen Installationen sollte die endgültige Ventilkonfiguration entsprechend den Anforderungen des Projekts ausgewählt werden hygienische und behördliche Anforderungen.
Zu den Anwendungen gehören Zellkultur, Fermentation, biopharmazeutische Verarbeitung, sterile Prozess-Skids und Prozessflüssigkeitsverteilung.
Das Design mit vollem Durchgang ist besonders nützlich, wenn eine effiziente Übertragung von Prozessflüssigkeiten erforderlich ist.
Das Ventil kann in Molkerei-, Milch-, Saft-, Getränke-, Brauerei- und Lebensmittelzutaten-Transfersystemen installiert werden hygienische Absperrung und geringer Strömungswiderstand sind erforderlich.
Geeignete Anwendungen umfassen Lotion, Shampoo, Creme und andere kompatible kosmetische Flüssigkeitstransfersysteme.
Für kompatible hochreine und feine chemische Anwendungen bietet das Ventil eine dichte Edelstahlkonstruktion Absperrung und flexible Anschlussmöglichkeiten.
Wenn der Prozess einen hohen Durchfluss bei minimalem Druckverlust erfordert, ist die Konfiguration mit vollem Durchgang eine wichtige Wahl Faktor.
Wählen Sie je nach Prozessmedium, Korrosionsbedingungen, Reinigungschemikalien usw. SUS304 oder SUS316L Anforderungen an den Produktkontakt.
PTFE, EPDM oder Silikon sollten basierend auf der tatsächlichen Prozesstemperatur, dem Medium, den CIP-Chemikalien und dem SIP ausgewählt werden Bedingungen.
Wählen Sie den manuellen Betrieb für die lokale Steuerung oder den pneumatischen Betrieb, wenn ein schnelles, wiederholbares und automatisiertes Schalten erforderlich ist erforderlich.
Bestätigen Sie die erforderliche Tri-Clamp-, Schweiß-, Gewinde- oder Flanschverbindung zusammen mit den entsprechenden DIN-, ISO-, SMS-, IDF-, 3-A-, RJT- oder ASME BPE-Standard.
Geben Sie für automatisierte Leitungen an, ob Magnetventile, Stellungsrückmeldung, Stellungsregler, Luftfilterregler, NAMUR Zubehör oder Handhilfsbetätigungen sind erforderlich.
Durch die Konstruktion mit vollem Durchgang eignet sich dieses Ventil besonders für Käufer, die sich Gedanken über Druckverlust und -wartung machen effiziente Prozess-Medien-Übertragung.
Eine Ventilplattform kann für den einfachen manuellen Betrieb oder die automatisierte pneumatische Steuerung konfiguriert werden Ausrüstung zur Anpassung an unterschiedliche Produktionsumgebungen.
Das zweiteilige Gehäuse bietet eine unkomplizierte Konstruktion für die Inspektion und Wartung der Innendichtung Komponenten.
Polierte benetzte Oberflächen, minimierter Totraum, sanitäre Anschlüsse und CIP/SIP-Kompatibilität zeichnen das Ventil aus Geeignet für Anwendungen, bei denen die Reinigbarkeit beim Kauf oberste Priorität hat.
Ein Sanitärkugelhahn mit vollem Durchgang verfügt über einen Kugeldurchgang, der genau auf den Innendurchmesser der Rohrleitung abgestimmt ist. Wann Vollständig geöffnet bietet es einen relativ ungehinderten Strömungsweg und trägt so zur Reduzierung von Druckverlusten und Turbulenzen bei.
Die zweiteilige Konstruktion bietet ein kompaktes Ventilgehäuse und praktischen Zugang zu internen Komponenten zur Inspektion und Wartung.
Ja. AVM bietet manuelle Griffbetätigung sowie pneumatische Konfigurationen mit doppelter Wirkung oder Federrückstellung Aktoren.
Der angegebene maximale Arbeitsdruck beträgt 10 bar. Die tatsächliche Druckfähigkeit sollte entsprechend bestätigt werden ausgewählte Größe, Material, Sitz und Betriebsbedingungen.
Der spezifizierte Betriebsbereich beträgt -20°C bis +150°C, abhängig von den gewählten Sitz- und Dichtungsmaterialien.
Ja. Die Sanitärkonstruktion ist für die Integration in CIP- und SIP-Reinigungssysteme ausgelegt. Das Tatsächliche Die Sterilisationsbedingungen sollten entsprechend den ausgewählten Dichtungsmaterialien bestätigt werden.
Die Standardoberflächenbeschaffenheit beträgt Ra ≤0,8 μm, mit einer optionalen Ra ≤0,4 μm-Beschichtung für Anwendungen, die eine Glättung erfordern Innenfläche.
Zu den typischen Anwendungen gehören Pharmazeutik, Biotechnologie, Lebensmittel, Getränke, Milchprodukte, Brauereien, Kosmetika und kompatible Produkte Feinchemische Verarbeitung.
Die Standard-Produktionsvorlaufzeit beträgt 2–4 Wochen, abhängig von Bestellmenge, Ventilkonfiguration, Spezifikationen usw Materialverfügbarkeit. Käufer mit dringenden Anforderungen sollten den frühestmöglichen Produktionsplan bestätigen mit AVM.
Standardzahlungsbedingungen sind eine Anzahlung von 30 %, die restlichen 70 % werden vor dem Versand per T/T oder L/C bezahlt. Für den kleinen Wert Für Bestellungen kann die vollständige Zahlung vor der Produktion erforderlich sein.
Ventile werden in geeigneten Papier- und Holzkisten sicher verpackt, um die Ausrüstung während des Transports zu schützen Transport und reduzieren das Risiko einer Beschädigung vor der Lieferung.
Wenn Ihr Prozess eine hohe Durchflusskapazität, einen geringen Druckverlust, eine schnelle Abschaltung und eine hygienische Konstruktion erfordert, ist der AVM Der zweiteilige Sanitär-Hand-Pneumatik-Kugelhahn mit vollem Durchgang bietet eine flexible Lösung sowohl für manuell betätigte als auch für automatisierte Sanitärleitungen.
Teilen Sie AVM Ihre Ventilgröße, Ihr Prozessmedium, Ihren Arbeitsdruck, Ihre Betriebstemperatur, Ihren Anschlussstandard und Ihren Sitz mit Material und Betriebsmethode, um die geeignete Konfiguration für Ihre Anwendung auszuwählen.
