Im Gegensatz zu einem herkömmlichen Kugelhahn mit vollem Durchgang, der hauptsächlich zur Ein-/Aus-Isolierung verwendet wird, ist dies bei der Konfiguration mit V-Anschluss der Fall Zur manuellen Durchflussregulierung und Prozessanpassung vorgesehen. AVM bietet manuelle 30°-, 45°- und 60°-V-Port-Kugeln für Sanitäranlagen an Ventil, das es Käufern ermöglicht, die Kugelöffnung entsprechend der erforderlichen Steuerempfindlichkeit und Durchflusskapazität auszuwählen.
Das aus Edelstahl SS304 oder SS316L gefertigte Ventil verfügt über polierte, benetzte Oberflächen und ist hygienisch Anschlussmöglichkeiten. Es eignet sich für die Pharma-, Biotechnologie-, Lebensmittel- und Getränkeindustrie, Molkereiindustrie, Kosmetikindustrie und Feinkostindustrie chemische Verarbeitungssysteme, bei denen sowohl ein kontrollierter Fluss als auch eine hygienische Konstruktion wichtig sind.
Der 30°-V-Anschluss sorgt für eine kleinere anfängliche Durchflussöffnung und ermöglicht dem Bediener eine feinere Kontrolle bei niedrigeren Durchflussraten.
Es ist geeignet, wenn eine schrittweise Anpassung des Durchflusses wichtiger ist als die maximale Durchflusskapazität, z. B. bei der Dosierung von Zutaten. Puffervorbereitung und chemische Injektion.
Der 45°-V-Anschluss bietet einen Mittelweg zwischen Steuerempfindlichkeit und Durchflusskapazität.
Es kann für die allgemeine Prozesssteuerung ausgewählt werden, wenn das System eine einigermaßen genaue Anpassung über einen Bereich erfordert breiterer Betriebsbereich, ohne dass entweder die Steuerung eines sehr geringen Durchflusses oder der maximale Durchsatz Vorrang haben müssen.
Die größere 60°-Öffnung bietet einen größeren Durchflussbereich und eine höhere potenzielle Durchflusskapazität.
Es eignet sich besser für Anwendungen wie Tankentleerung, Prozessflüssigkeitstransfer, Versorgungsleitungen und andere Systeme wo ein höherer Durchfluss Priorität hat.
Wählen Sie den 30°-V-Anschluss, wenn der Prozess eine schrittweise Anpassung und präzise Steuerung bei relativ niedrigen Durchflussraten erfordert.
Zu den typischen Anwendungen gehören die Dosierung pharmazeutischer Inhaltsstoffe, Laborsysteme, Puffervorbereitung und CIP chemische Dosierung.
Wählen Sie den 45°-V-Anschluss für eine allgemeine hygienische Prozessregelung, bei der sowohl Regelleistung als auch Durchflusskapazität wichtig sind wichtig.
Diese Konfiguration kann in den Bereichen Lebensmittel und Getränke, Biotechnologie, Pharmazie und kompatible Chemikalien verwendet werden Prozesse.
Wählen Sie den 60°-V-Anschluss, wenn der Prozess einen größeren Durchflussdurchgang und eine höhere Durchflusskapazität erfordert.
Zu den typischen Anwendungen gehören Tankauslasskontrolle, Transferleitungen, Versorgungsdienste und Prozessflüssigkeiten Verteilung.
| V-Port-Kugel | Fluss Ccharakteristisch | Kontrollgenauigkeit | Relative Durchflusskapazität | Typische Anwendungen |
| 30° V-Anschluss | Feine Durchflussregulierung | Höchste | Niedrig | Präzise Dosierung, pharmazeutische Prozesse, CIP-Dosierung von Chemikalien |
| 45° V-Anschluss | Ausgewogene Regulierung | Hoch | Medium | Lebensmittel und Getränke, Biotechnologie, allgemeine Prozesskontrolle |
| 60° V-Anschluss | Höhere Durchflusskapazität | Mäßig | Hoch | Tankentleerung, Transferleitungen, Versorgungsdienstleistungen |
Die tatsächliche Durchflusscharakteristik und der Cv-Wert hängen von der Ventilgröße, der Druckdifferenz, den Medieneigenschaften usw. ab komplette Ventilkonfiguration. Käufer sollten daher den V-Port-Winkel zusammen mit der erforderlichen Durchflussmenge auswählen und Betriebsbedingungen statt nur den Winkel zu wählen.
Der manuelle Griff ermöglicht es dem Bediener, die Ventilöffnung direkt an den erforderlichen Prozessablauf anzupassen.
Dies bietet eine einfache Lösung für Prozesslinien, die keine SPS-gesteuerte automatische Modulation erfordern.

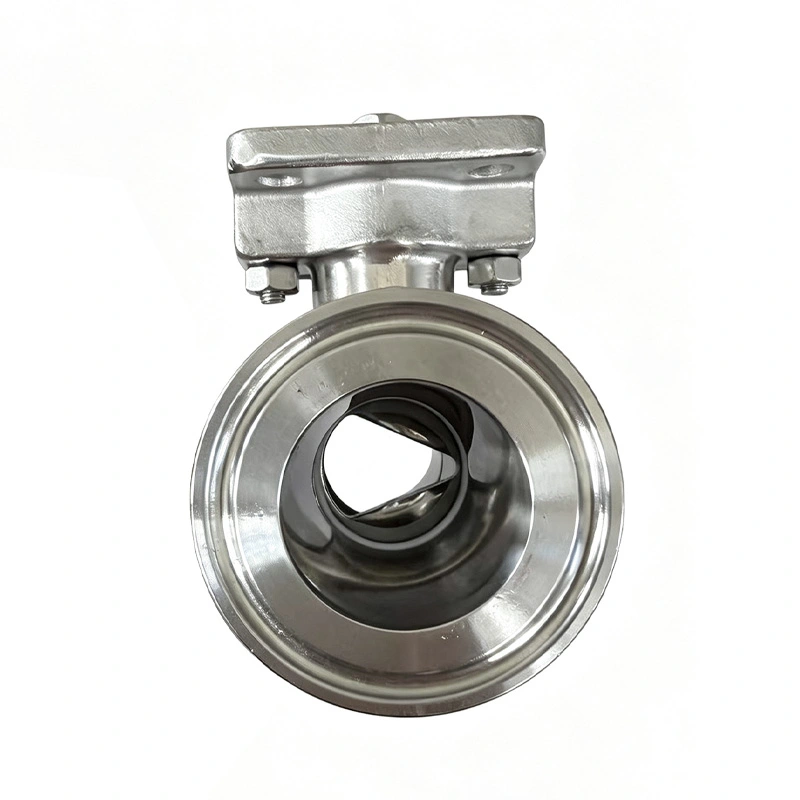

Im Gegensatz zu einem herkömmlichen Ein/Aus-Kugelhahn kann der manuelle 30°-, 45°- und 60°-V-Port-Kugelhahn für Sanitäranlagen dazwischen positioniert werden vollständig geschlossene und vollständig geöffnete Zustände, um den Durchfluss zu regulieren.
Der Bediener kann entsprechend den Prozessanforderungen eine Zwischenöffnung auswählen.
Die Kugelstruktur mit Vierteldrehung ermöglicht einen unkomplizierten Betätigungsmechanismus ohne komplizierte Steuerung Komponenten, wodurch es für manuell gesteuerte Prozessanlagen geeignet ist.
AVM bietet SS304- und SS316L-Konfigurationen an. SS316L kann für anspruchsvolle Anwendungen mit Produktkontakt ausgewählt werden Eine verbesserte Korrosionsbeständigkeit ist erforderlich.
Die Standardoberflächenbeschaffenheit beträgt Ra ≤0,8 μm, mit einer optionalen Ra ≤0,4 μm-Beschichtung für Anwendungen, die eine Glättung erfordern Innenfläche.
Eine glattere Oberfläche kann dazu beitragen, die Produkthaftung zu verringern und die Reinigung zu erleichtern.
Die hygienische Innenkonfiguration ist darauf ausgelegt, unnötige Räume zu reduzieren, in denen sich Prozessrückstände ansammeln könnten.
Dies ist besonders relevant für Anwendungen mit häufigen Produktwechseln oder strengen Reinigungsverfahren.
Der manuelle 30° 45° 60° V-Port-Kugelhahn für Sanitäranlagen kann in geeignete CIP-Systeme integriert werden und ermöglicht so den Prozess zu reinigende Leitung ohne routinemäßigen Ventilausbau.
Bei SIP-Anwendungen sollten die ausgewählten Sitz- und Dichtungsmaterialien anhand der tatsächlichen Sterilisation überprüft werden Temperatur und Dauer.
PTFE eignet sich für viele hygienische Prozessanwendungen, die chemische Beständigkeit und zuverlässige Abdichtung erfordern Leistung.
RPTFE kann dort ausgewählt werden, wo verbesserte mechanische Eigenschaften im Vergleich zu Standard-PTFE erforderlich sind Prozesskompatibilität.
PEEK ist als optionales Sitzmaterial für Anwendungen erhältlich, die höhere mechanische und Temperaturanforderungen erfordern Leistung. Vor der Auswahl sollten die tatsächlichen Betriebsbedingungen bestätigt werden.
Tri-Clamp-Verbindungen ermöglichen eine bequeme Installation und Demontage und werden häufig in Sanitärverarbeitungssystemen verwendet.
Stumpfschweißverbindungen bieten eine dauerhafte Verbindung, die für hygienische Rohrleitungssysteme mit lösbaren Verbindungen geeignet ist müssen minimiert werden.
Diese Sanitäranschlussnormen ermöglichen die Anpassung des Ventils an verschiedene internationale Prozessrohre Konfigurationen.
Käufer sollten beim Austausch eines vorhandenen Ventils den vorhandenen Rohrstandard, die Größe und die Anschlussabmessungen angeben Vermeiden Sie Installationsinkompatibilitäten.
| Artikel | Spezifikation |

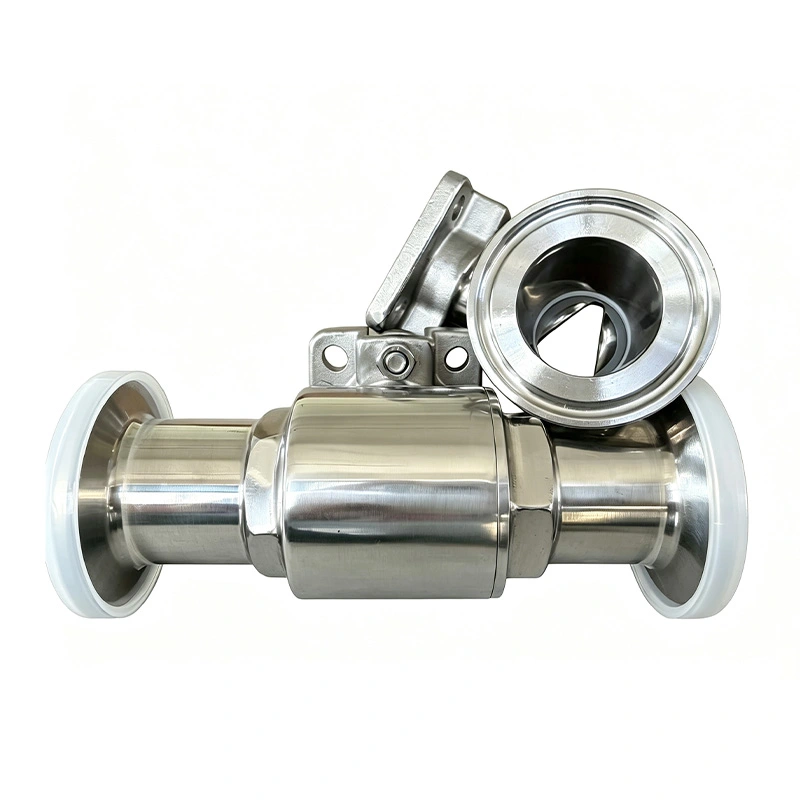

| Produkt | Sanitärer manueller 30° 45° 60° V-Port-Kugelhahn |
| Marke | AVM |
| Ventilkonfiguration | 2-teiliger Kugelhahn |
| Balloptionen | 30° V-Anschluss / 45° V-Anschluss / 60° V-Anschluss |
| Körpermaterial | SS304 / SS316L |
| Sitzmaterial | PTFE / RPTFE / PEEK |
| Betrieb | Manueller Griff |
| Optionaler Betrieb | Pneumatischer / elektrischer Antrieb |
| Oberflächenbeschaffenheit | Ra ≤0,8 μm Standard |
| Optionale Oberflächenveredelung | Ra ≤0,4 μm |
| Verbindung | Tri-Clamp / Stumpfschweißung / SMS / DIN / RJT / IDF |
| Hauptanwendungen | Pharmazeutik, Biotechnologie, Lebensmittel und Getränke, Milchprodukte, Kosmetik, Feinchemikalien |
Die 30°- und 45°-V-Port-Konfigurationen können für kompatible pharmazeutische Prozesse verwendet werden, die eine Kontrolle erfordern Zugabe oder Anpassung von Prozessflüssigkeiten.
Zu den typischen Anwendungen gehören die Dosierung von Inhaltsstoffen, die Puffervorbereitung und die Regulierung von Prozessflüssigkeiten.
Das Ventil kann in kompatiblen Bioverarbeitungsgeräten verwendet werden, bei denen eine manuelle Durchflusseinstellung für den Prozess erforderlich ist Flüssigkeiten und unterstützende Systeme.
Der 45°-V-Anschluss eignet sich für die allgemeine Durchflussanpassung in der Lebensmittel- und Getränkeverarbeitung, insbesondere dort, wo Bediener arbeiten Sie müssen den Produkttransfer manuell regeln.
Durch die hygienische Konstruktion und die polierten Innenflächen ist das Ventil für die kompatible Milchverarbeitung geeignet Systeme, die einen kontrollierten Produktfluss erfordern.
Das Ventil kann zum kontrollierten Transfer verträglicher kosmetischer Flüssigkeiten wie Cremes, Lotionen und Flüssigkeiten verwendet werden Zutaten.
Für kompatible Feinchemikalienanwendungen sollten das entsprechende Ventilgehäuse- und Sitzmaterial ausgewählt werden abhängig vom chemischen Medium und der Betriebstemperatur.
Die erforderliche Durchflussrate ist einer der wichtigsten Faktoren bei der Auswahl eines V-Anschlusswinkels. Höherer erforderlicher Durchfluss Die Kapazität kann eine 60°-Konfiguration bevorzugen, während eine Steuerung mit geringem Durchfluss eine 30°-Konfiguration bevorzugen könnte.
Wenn kleine Änderungen der Griffposition allmähliche Durchflussänderungen bewirken müssen, kann ein kleinerer V-Anschlusswinkel größer sein angemessen.
Geben Sie das genaue Prozessmedium an, damit die Edelstahlsorte und das Sitzmaterial auf Kompatibilität geprüft werden können.
Der Druckunterschied am Ventil wirkt sich direkt auf das tatsächliche Strömungsverhalten aus und sollte berücksichtigt werden Bestimmen der erforderlichen Ventilgröße und V-Anschlusskonfiguration.
Bestätigen Sie die erforderlichen CIP- und Reinigungsbedingungen, bevor Sie das Sitzmaterial auswählen, insbesondere wenn es aggressiv ist Es handelt sich um Reinigungschemikalien oder erhöhte Temperaturen.
Bestätigen Sie vor der Bestellung, ob die Prozesslinie Tri-Clamp-, Butt Weld-, SMS-, DIN-, RJT- oder IDF-Verbindungen verwendet.
Wählen Sie 30°, wenn die Hauptanforderung eine präzise Regelung, Dosierung oder schrittweise Prozessanpassung bei geringem Durchfluss ist.
Wählen Sie 45°, wenn die Anwendung ein praktisches Gleichgewicht zwischen Durchflusskontrolle und Durchflusskapazität erfordert.
Wählen Sie 60°, wenn eine höhere Durchflusskapazität wichtiger ist als maximale Empfindlichkeit bei geringem Durchfluss.
Für pharmazeutische und biotechnologische Anwendungen sind 30°- und 45°-Konfigurationen im Allgemeinen besser geeignet Eine genaue Regelung ist erforderlich. Für Transferanwendungen mit höherem Durchfluss kann die 60°-Konfiguration eine größere Größe bieten Durchflussöffnung.
Ein Kugelhahn mit V-Anschluss wird zur Regulierung des Prozessflusses verwendet, indem eine V-förmige Öffnung zwischen vollständig geschlossen und vollständig positioniert wird offene Stellen. Es bietet eine praktischere Durchflusseinstellung als ein herkömmlicher Ein/Aus-Kugelhahn mit vollem Anschluss.
Der Hauptunterschied besteht in der Größe der V-förmigen Öffnung. 30° sorgt für eine feinere Low-Flow-Steuerung, 45° gleicht die Steuerung aus und Kapazität, und 60° sorgt für eine größere Durchflusskapazität.
Ja. Das Ventil verfügt über eine hygienische Edelstahlkonstruktion, polierte benetzte Oberflächen und hygienische Anschlussmöglichkeiten für kompatible hygienische Verarbeitungssysteme.
Ein 30°-V-Anschluss ist im Allgemeinen die bevorzugte Option, wenn eine präzise Low-Flow-Einstellung und eine schrittweise Regulierung im Vordergrund stehen Anforderungen.
Unter den drei Konfigurationen bietet der 60°-V-Anschluss die größte Öffnung und wird im Allgemeinen gewählt, wenn er höher ist Durchflusskapazität erforderlich ist.
Das hier beschriebene Standardprodukt verwendet einen manuellen Griff. Auch eine pneumatische oder elektrische Betätigung kommt in Betracht wo eine automatisierte Flusskontrolle erforderlich ist.
Die Standardoberflächenbeschaffenheit beträgt Ra ≤0,8 μm, optional ist Ra ≤0,4 μm erhältlich.
Geben Sie die Rohrleitungsgröße, das Prozessmedium, die erforderliche Durchflussrate, den Einlass- und Auslassdruck, die Betriebstemperatur, Anschlussstandard, Reinigungsbedingungen und bevorzugter V-Anschlusswinkel. Diese Parameter ermöglichen das entsprechende Ventil Konfiguration festzulegen.
Die Standard-Produktionsvorlaufzeit beträgt 2–4 Wochen, abhängig von Bestellmenge, Spezifikationen und Material Verfügbarkeit. Eilaufträge sollten vorab bei AVM bestätigt werden.
Standardzahlungsbedingungen sind eine Anzahlung von 30 %, die restlichen 70 % werden vor dem Versand per T/T oder L/C bezahlt. Bestellungen mit geringem Bestellwert Möglicherweise ist die vollständige Zahlung vor der Produktion erforderlich.
Die Ventile sind zum Schutz sicher in geeigneten Papier- und Holzkisten für den internationalen Transport verpackt Ventilkörper, Griff und Anschlussflächen während des Transports.
Der AVM Sanitary Manual 30° 45° 60° V-Port-Kugelhahn bietet drei Durchflusskontrollkonfigurationen für unterschiedliche Prozessanforderungen: 30° für eine feinere Einstellung des niedrigen Durchflusses, 45° für eine ausgewogene Steuerung und 60° für eine höhere Durchflusskapazität.
Geben Sie bei der Angebotsanfrage die Ventilgröße, die erforderliche Durchflussrate, das Prozessmedium, die Druckdifferenz usw. an. Betriebstemperatur, V-Anschlusswinkel, Sitzmaterial und Anschlussstandard, damit das Ventil entsprechend konfiguriert werden kann an die tatsächlichen Prozessbedingungen angepasst.
