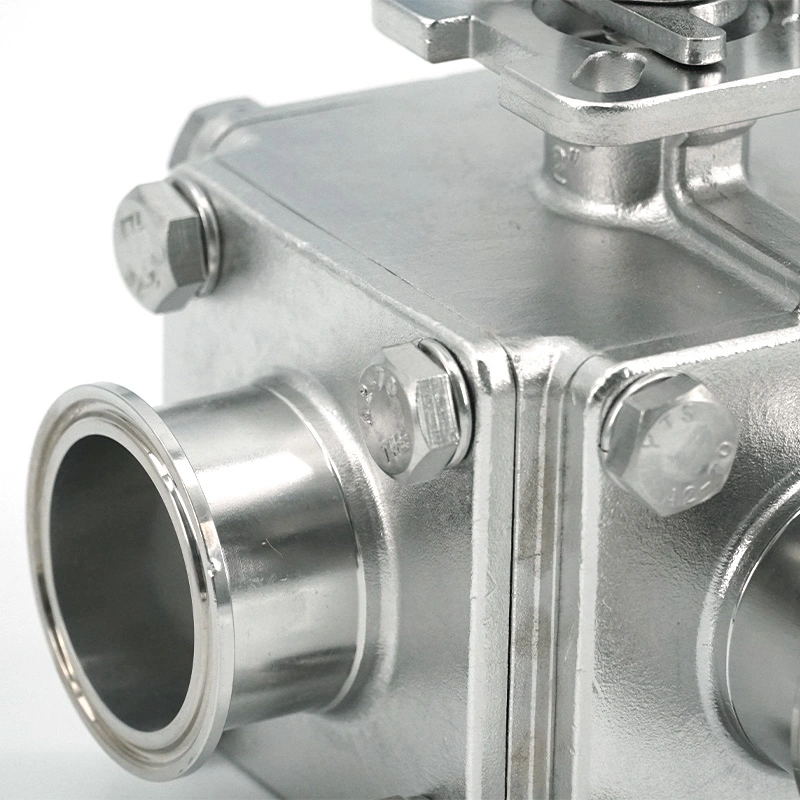

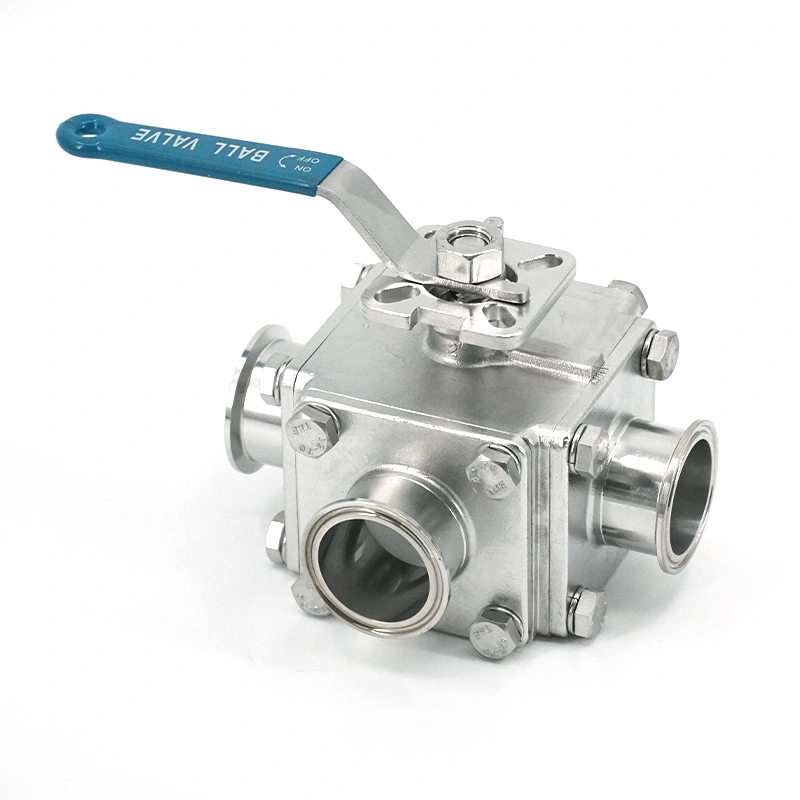

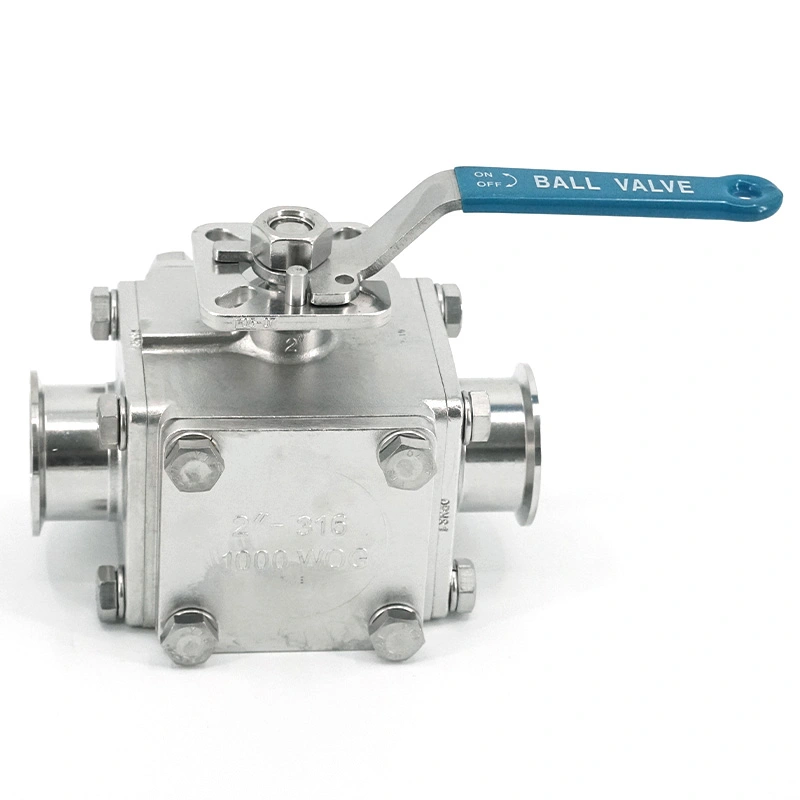

Sanitärer pneumatischer quadratischer Dreiwege-Kugelhahn

Der Sanitär-Pneumatik-Vierkant-Dreiwege-Kugelhahn ist mit L-Anschluss- und T-Anschluss-Kugelkonfigurationen erhältlich um unterschiedliche Strömungsführungsanforderungen zu erfüllen. Das Edelstahlgehäuse, die polierten medienberührten Oberflächen, Hohlraumminimierte Sitzstruktur und pneumatische Vierteldrehung machen es geeignet für pharmazeutische, Biotechnologie-, Lebensmittel-, Getränke-, Molkerei-, Kosmetik- und andere hygienische Verarbeitungssysteme.

Flow-Port-Konfigurationen

1. L-Port-Durchfluss

Die L-Port-Kugel verbindet zwei Ports und isoliert gleichzeitig den dritten Port. Es ist geeignet, wenn ein Prozessstrom benötigt wird Sie können zwischen zwei verschiedenen Rohrleitungen wechseln, z. B. zwischen zwei Tanks, Transferwegen oder Prozessauslässen.

2. T-Port-Durchfluss

Die T-Port-Kugel sorgt für eine flexiblere Kommunikation zwischen den drei Ventilanschlüssen. Abhängig von der Ballposition, Verschiedene Rohrleitungen können verbunden oder isoliert werden, wodurch sie für die Verteilung, Übertragung usw. geeignet sind multidirektionales Prozessrouting.

3. Portauswahl

Die L-Port- oder T-Port-Konfiguration sollte entsprechend der tatsächlichen Rohrleitungsanordnung und den Anforderungen ausgewählt werden Schaltpositionen. Bei komplexen Systemen können Käufer ein Prozessablaufdiagramm bereitstellen, damit AVM die Anforderungen überprüfen kann Fließweg vor der Produktion.

Pneumatischer Betrieb

1. 90°-Betrieb

Der pneumatische Antrieb dreht den Ventilschaft um 90°, um die Position der Kugel zu ändern und den Prozess umzulenken Medien. Dieser Vierteldrehmechanismus ermöglicht ein einfaches Umschalten zwischen vordefinierten Flusswegen.

2. Doppeltwirkender Aktuator

Die doppeltwirkende Konfiguration nutzt Druckluft sowohl für die Öffnungs- als auch für die Schließbewegung. Es ist geeignet für automatisierte Systeme, bei denen eine pneumatische Steuerung in beide Richtungen erforderlich ist.

3. Federrückstellantrieb

Die Konfiguration mit Federrückstellung nutzt Druckluft für eine Richtung und Federkraft für die entgegengesetzte Bewegung. Es kann ausgewählt werden, wenn der Prozess nach einem Luftverlust eine definierte Grundposition benötigt.

4. Steuerungssystemintegration

Der pneumatische Antrieb kann mit Magnetventilen, Endschalterboxen, Stellungsreglern und Luftfiltern kombiniert werden Aufsichtsbehörden. Diese Komponenten ermöglichen die Fernintegration des Ventils in SPS- oder andere Prozesssteuerungssysteme schalten.

Hygienisches Innendesign

1. Reduzierte Produktretention

Die innere Struktur ist darauf ausgelegt, unnötige Hohlräume um den Ball und den Sitz herum zu reduzieren. Dies hilft einzuschränken Es sorgt für die Rückhaltung des Prozessmediums während der Durchflussumschaltung und unterstützt einen hygienischen Betrieb bei häufigem Produktwechsel.

2. Mit Hohlräumen gefüllter Sitz

Das mit Hohlräumen gefüllte Sitzdesign reduziert den verfügbaren Platz um den Dichtungsbereich herum, wo Prozessrückstände entstehen könnten ansammeln. Diese Konstruktion erleichtert die Reinigung und trägt zur Reduzierung potenzieller Kontaminationspunkte bei.

3. Polierte benetzte Oberflächen

Die standardmäßige Innenoberflächenbeschaffenheit beträgt Ra ≤0,8 μm, optional ist eine elektropolierte Oberfläche Ra ≤0,4 μm erhältlich. Je glatter Die Oberfläche kann die Produkthaftung verringern und die Reinigung der produktberührenden Bereiche erleichtern.

4. CIP und SIP

Der Sanitär-Pneumatik-Vierkant-Dreiwege-Kugelhahn ist für die Integration in geeignete CIP- und SIP-Systeme konzipiert. Dadurch können Reinigungs- und Sterilisationsverfahren durchgeführt werden, während das Ventil installiert bleibt. Das eigentliche CIP und SIP-Bedingungen sollten anhand der ausgewählten Sitz- und Dichtungsmaterialien überprüft werden.

Materialien und Dichtungen

1. SUS304 und SUS316L

AVM bietet Konfigurationen aus Edelstahl SUS304 und SUS316L. SUS316L kann für Anwendungen ausgewählt werden, die Folgendes erfordern höhere Korrosionsbeständigkeit oder anspruchsvollere Produktkontaktbedingungen.

2. PTFE-Sitz

PTFE bietet zuverlässige Abdichtung und chemische Beständigkeit für viele kompatible Sanitärprozessanwendungen. Es ist Die Eignung sollte je nach Prozessmedium, Reinigungsmittel und Betriebstemperatur bestätigt werden.

3. EPDM- und Silikondichtungen

EPDM und Silikon können je nach Prozessmedium für kompatible Sanitärverarbeitungsanwendungen ausgewählt werden. Temperatur, Reinigungsanforderungen und Sterilisationsbedingungen.

4. FKM-Dichtung

FKM ist für Anwendungen erhältlich, die eine geeignete Beständigkeit gegenüber bestimmten Chemikalien und Betriebsbedingungen erfordern. Die Kompatibilität sollte vor der Auswahl bestätigt werden.

Abdichten und Schalten

1. Fließpfad-Isolierung

Die präzisionsgefertigte Kugel und die hygienische Sitzstruktur sorgen für eine Abdichtung zwischen ausgewählten Strömungswegen und tragen so zur Vorbeugung bei unerwünschte Kommunikation zwischen isolierten Ports.

2. Sitzplatzentschädigung

Die elastische Dichtungsstruktur ermöglicht es dem Sitz, sich an normale Änderungen der Betriebsbedingungen anzupassen und so die Wartung zu unterstützen Kontakt zwischen Kugel und Sitz bei wiederholtem Schalten.

3. Betriebsdrehmoment

Die präzisionsgefertigte Kugel und der Sitz sind für eine sanfte Drehung mit kontrolliertem Betriebsdrehmoment ausgelegt und ermöglichen so die pneumatischer Antrieb zur effizienten Betätigung des Ventils.

4. Wiederholtes Umschalten

Der 90°-Betätigungsmechanismus eignet sich für Prozesssysteme, bei denen die Strömungswege währenddessen wiederholt geändert werden müssen Produktion, Transfer, Reinigung oder Produktwechsel.

Technische Spezifikationen

Größe und Abmessungen

AVM bietet diese Drei-Wege-Konfiguration von 1/2“ bis 4“, was etwa DN15–DN100 entspricht. Tatsächlich Die Anschlussmaße sind abhängig von der gewählten Ventilgröße und Sanitäranschlusskonfiguration.

Verbindungsoptionen

1. Tri-Clamp

Tri-Clamp-Verbindungen eignen sich für sanitäre Prozesssysteme, bei denen eine einfache Installation, Entfernung usw. erforderlich ist Inspektion sind erforderlich. Sie werden häufig in der Lebensmittel-, Getränke-, Molkerei-, Pharma- und Biotechnologieindustrie eingesetzt Ausrüstung.

2. Stumpfschweißung

Stumpfschweißverbindungen sorgen für eine dauerhafte Verbindung zwischen Ventil und Prozessrohrleitung. Diese Konfiguration ist Geeignet, wenn eine hygienische Rohrleitungskontinuität und eine Reduzierung der lösbaren Verbindungen erforderlich sind.

3. Mit Gewinde

Gewindeversionen bieten eine alternative Verbindungsmethode für kompatible Sanitärrohrsysteme. Das anwendbare Der Gewindestandard sollte entsprechend der vorhandenen Installation bestätigt werden.

4. Mit Flansch

Flanschversionen können verwendet werden, wenn das Ventil mit kompatiblen Geräten oder Rohrleitungssystemen verbunden werden muss Schraubverbindungen. Maß- und Flanschstandards sollten vor der Bestellung bestätigt werden.

Anwendungen

1. Pharmazeutische Verarbeitung

Der Sanitär-Pneumatik-Vierkant-Dreiwege-Kugelhahn kann in kompatiblen pharmazeutischen Systemen für Injektionszwecke verwendet werden Produktion, Impfstoffherstellung, Puffervorbereitung, Reinwassersysteme, WFI-Systeme, steriler Flüssigkeitstransfer, und CIP/SIP-Prozesslinien.

2. Biotechnologie

Zu den typischen Anwendungen gehören Zellkultur, Fermentation, biopharmazeutische Produktion, steriler Flüssigkeitstransfer usw Prozess-Skids, bei denen eine automatisierte Flusspfadumschaltung erforderlich ist.

3. Speisen und Getränke

Zu den Anwendungen gehören die Milchverarbeitung, die Milch- und Joghurtproduktion, die Fruchtsaftverarbeitung, Brauereisysteme und Getränke Abfüllung und Transfer flüssiger Lebensmittel, bei denen eine hygienische Flussführung erforderlich ist.

4. Kosmetika

Das Ventil kann für die Übertragung von Shampoo, Lotion, Creme, kosmetischen Inhaltsstoffen und anderen kompatiblen Flüssigkeiten verwendet werden Verarbeitungssysteme, die eine kontrollierte Pipeline-Verteilung erfordern.

Leitfaden zur Käuferauswahl

1. Bestätigen Sie die erforderlichen Flusspfade

Der erste Auswahlpunkt ist, ob das System eine L-Port-Umleitung oder einen multidirektionalen T-Port-Fluss erfordert. Die Die erforderlichen Verbindungs- und Isolationszustände sollten vor der Bestellung bestätigt werden.

2. Bestätigen Sie das Prozessmedium

Bei der Auswahl des Ventilkörper- und Sitzwerkstoffes ist das Prozessmedium zu berücksichtigen. Dies ist besonders wichtig für Systeme mit Reinigungschemikalien, korrosiven Medien oder hochreinen Flüssigkeiten.

3. Bestätigen Sie Druck und Temperatur

Der tatsächliche Betriebsdruck, die Prozesstemperatur, die CIP-Temperatur und die SIP-Bedingungen sollten bereitgestellt werden Die ausgewählte Ventilkonfiguration kann anhand der geltenden Betriebsgrenzen überprüft werden.

4. Bestätigen Sie die pneumatischen Anforderungen

Käufer sollten den bevorzugten Antriebstyp, den verfügbaren Luftdruck, die Standardventilposition und die erforderlichen Angaben angeben Steuerungszubehör, wenn das Ventil an ein automatisiertes Prozesssystem angeschlossen wird.

5. Bestätigen Sie den Verbindungsstandard

Die bestehende Rohrleitungsverbindung sollte als Tri-Clamp, Butt Weld, Threaded, Flanged, DIN, ISO, SMS, IDF, oder einer anderen anwendbaren Norm, um Installationsprobleme zu vermeiden.

Qualitätsprüfung und Lieferung

1. Überprüfung des Flusspfads

Bei einem Dreiwegeventil überprüft AVM die tatsächliche Kugelkonfiguration und Schaltpositionen, um sicherzustellen, dass der L-Anschluss bzw Der Strömungsweg des T-Anschlusses entspricht der angegebenen Ventilanordnung.

2. Pneumatische Funktionsprüfung

Der zusammengebaute Antrieb und das Ventil werden auf korrekte 90°-Bewegung, Schaltverhalten und Betriebszustand überprüft vor dem Versand.

3. Versiegelung und Oberflächeninspektion

Das Ventil wird entsprechenden Dichtheits- und Dichtigkeitsprüfungen unterzogen, während die Oberflächen und der Sanitäranschluss aus Edelstahl bestehen Enden werden auf Bearbeitungs- oder Oberflächenfehler überprüft.

4. Verpackung für den internationalen Versand

Vor dem Verpacken werden die Sanitäranschlussenden vor Verschmutzung und Stößen geschützt. Der pneumatische Antrieb und exponierte Bauteile erhalten einen zusätzlichen Schutz und das komplette Ventil wird gemäß den gewählten Vorgaben gesichert Transportmethode.

Häufig gestellte Fragen

1. Wofür wird ein Dreiwege-Kugelhahn verwendet?

Es dient der Umleitung, Verteilung oder Isolierung von Prozessmedien zwischen drei verbundenen Rohrleitungen. Der Drei-Port Aufgrund seiner Struktur eignet es sich für Prozesssysteme, die mehrere Fließwege erfordern.

2. Was ist der Unterschied zwischen L-Port und T-Port?

Die L-Port-Konfiguration verbindet zwei Ports und isoliert den dritten, sodass sie für die Zwei-Wege-Umleitung geeignet ist. Die Die T-Port-Konfiguration bietet eine flexiblere Kommunikation zwischen drei Ports für die Verteilung und multidirektionale Kommunikation Routenführung.

3. Ist es mit CIP und SIP kompatibel?

Der Sanitär-Pneumatik-Vierkant-Dreiwege-Kugelhahn ist für die Integration in geeignete CIP- und SIP-Systeme konzipiert. Die Die tatsächlichen Reinigungs- und Sterilisationsbedingungen müssen mit den ausgewählten Sitz- und Dichtungsmaterialien verglichen werden.

4. Wie hoch ist der maximale Betriebsdruck?

Die mitgelieferte Spezifikation gibt einen Betriebsdruck von bis zu 5 bar an, wobei der tatsächlich zulässige Druck davon abhängt auf Ventilgröße und -konfiguration.

5. Wie hoch ist die Betriebstemperatur?

Die mitgelieferte Spezifikation gibt einen Betriebsbereich von -20°C bis +180°C an, abhängig vom gewählten Sitzmaterial.

6. Kann es an eine SPS angeschlossen werden?

Ja. Es können Magnetventile, Endschalterkästen, Stellungsregler und anderes Steuerungszubehör konfiguriert werden Integration mit automatisierten Prozessleitsystemen.

7. Wie wählt man SUS304 oder SUS316L aus?

Die Auswahl hängt hauptsächlich vom Prozessmedium, den Korrosionsbedingungen, den Hygieneanforderungen und dem Produktkontakt ab Anforderungen. SUS316L wird im Allgemeinen für anspruchsvollere hygienische und korrosionsanfällige Anwendungen ausgewählt.

8. Welche Informationen werden für ein Angebot benötigt?

Geben Sie die Ventilgröße, die L-Anschluss- oder T-Anschluss-Anforderung, das Prozessmedium, den Betriebsdruck, die Temperatur und den Anschluss an Standard, Antriebstyp, verfügbarer Luftdruck und erforderliches Steuerungszubehör. Ein Rohrleitungsplan wird empfohlen wenn es sich um mehrere Schaltpositionen handelt.
