Im Gegensatz zu herkömmlichen Inline-Kugelhähnen ist die Tankbodenkonfiguration um die Verbindung zwischen den Ventilen herum konzipiert und der Gefäßauslass. Der interne Durchgang trägt dazu bei, Produktansammlungen am Tankboden zu reduzieren, wodurch das Ventil entsteht Geeignet für Prozesse, bei denen vollständige Entwässerung, geringe Rückstände und einfache Reinigung wichtig sind.
Der Bodenkugelhahn für Sanitärtanks ist mit manueller oder pneumatischer Betätigung erhältlich und kann in verwendet werden Pharmazeutische, biotechnologische, Lebensmittel-, Getränke-, Molkerei-, Kosmetik- und kompatible feinchemische Verarbeitungssysteme.
Das Ventil wird am tiefsten Auslass eines Tanks oder Prozessbehälters installiert und sorgt so für einen direkten Durchflussweg vom Behälter in die nachgeschaltete Rohrleitung. Diese Konfiguration eignet sich für Produktaustrag, Tankentleerung, Transfer usw Prozessumstellung.
Die Ventilstruktur ist so konzipiert, dass unnötige Hohlräume und Produktansammlungen rund um den Tankauslass minimiert werden. Dies ist besonders wichtig für hochwertige Produkte, bei denen Restmaterial zu Produktverlusten oder -erhöhungen führen kann Reinigungsanforderungen.
Das Sanitärtank-Bodenkugelventil kann auf Lagertanks, Mischtanks, Reaktoren, Fermentationsgefäße usw. angewendet werden. und andere sanitäre Prozessbehälter, bei denen Bodenentleerung und Isolierung erforderlich sind.
Die Kugel mit vollem Durchgang bietet im vollständig geöffneten Zustand einen großen inneren Strömungsquerschnitt. Dies ermöglicht die Bewegung von Prozessmedien aus dem Tankauslass mit relativ geringer Durchflussbeschränkung.
Die unten montierte Konfiguration unterstützt die schwerkraftunterstützte Entwässerung und Produktübertragung. Es ist geeignet für Anwendungen, bei denen das verbleibende Flüssigkeitsvolumen im Behälter während der Entladung minimiert werden muss.
Durch die Reduzierung unnötiger Toträume um den Auslass und den Ventildurchgang trägt die Konstruktion dazu bei, Produktreste zu reduzieren nach dem Ablassen. Dies kann die Produktrückgewinnung verbessern und nachfolgende Reinigungsvorgänge vereinfachen.
Das Ventil verfügt über einen automatischen Dichtungsausgleichsmechanismus, um den Dichtungskontakt unter Betriebsbedingungen aufrechtzuerhalten ändern. Dies trägt zum Ausgleich des normalen Dichtungsverschleißes bei und unterstützt eine gleichbleibende Absperrleistung.
Wenn das Kugelventil am Boden des Sanitärtanks geschlossen ist, isoliert das Dichtungssystem den Tank von der nachgeschalteten Seite Pipeline. Entsprechend den tatsächlichen Prozessbedingungen ist die richtige Material- und Druckauswahl erforderlich.
Die interne Struktur ist darauf ausgelegt, das zum Drehen der Kugel erforderliche Drehmoment zu reduzieren und so eine einfachere manuelle Bedienung zu ermöglichen und Reduzierung der Aktuatoranforderungen für automatisierte Konfigurationen.
Produktberührende Oberflächen sind präzise bearbeitet, um Bereiche zu reduzieren, in denen sich Produktrückstände ansammeln können. Der Standard Die Oberflächengüte beträgt Ra ≤0,8 μm, optional ist Ra ≤0,4 μm erhältlich.
Das Ventil kann in Clean-in-Place-Systeme integriert werden, sodass Reinigungsflüssigkeit durch die Prozessleitung fließen kann ohne dass eine routinemäßige Demontage des Ventils erforderlich ist.
Für Prozesse, die eine Sterilisation erfordern, kann das Ventil entsprechend für Sterilize-in-Place-Anwendungen konfiguriert werden die gewählten Dichtungsmaterialien und die Betriebstemperatur.
Das Ventil ist in Edelstahl SS304 und SS316L erhältlich. SS316L eignet sich besonders für anspruchsvolle Anforderungen Anwendungen mit Produktkontakt, die eine höhere Korrosionsbeständigkeit erfordern.
Zu den verfügbaren Dichtungsmaterialien gehören PTFE, EPDM und Silikon. Entsprechend sollte das passende Material ausgewählt werden abhängig von der Produktzusammensetzung, den Reinigungsmitteln, der Temperatur und den Betriebsbedingungen.
Die Standardoberflächenbeschaffenheit beträgt Ra ≤0,8 μm, während eine optionale Ra ≤0,4 μm-Beschichtung für Anwendungen mit erhältlich ist strengere Oberflächenanforderungen.
Die manuelle Konfiguration ermöglicht eine direkte Steuerung am Tankauslass und eignet sich für Prozesssysteme mit Ventil Der Vorgang wird von einem Bediener durchgeführt.
Ein pneumatischer Antrieb ermöglicht das ferngesteuerte Öffnen und Schließen automatisierter Prozessanlagen. Es ist geeignet für Produktionslinien, bei denen der Tankauslass nach einem programmierten Prozessablauf funktionieren muss.
Die pneumatische Konfiguration kann in SPS-basierte Systeme integriert werden, um die Tankentleerung mit Pumpen und das Befüllen zu koordinieren Ausrüstung, Transferleitungen und andere Prozessausrüstung.
Wenn die Kugelbohrung mit der Rohrleitung ausgerichtet ist, öffnet das Ventil den Hauptdurchfluss und lässt das Produkt durch Entladung aus dem Tank.
Wenn sich die Kugel um 90° aus der offenen Position dreht, blockiert der massive Abschnitt den Durchflussdurchgang und isoliert den Tank aus dem nachgelagerten System.
Während des Austrags ermöglicht der Bodenauslass die direkte Bewegung des Produkts in Richtung der nachgeschalteten Rohrleitung. Der Volltreffer Der Durchgang trägt dazu bei, Durchflussbeschränkungen zu reduzieren und unterstützt einen effizienten Transfer.
| Artikel | Spezifikation |
| Produktname | Sanitärtankboden-Kugelhahn |
| Marke | AVM |
| Ventiltyp | Sanitärtankboden-Kugelhahn mit vollem Durchgang |
| Körpermaterial | SS304 / SS316L |
| Dichtungsmaterial | PTFE / EPDM / Silikon |
| Oberflächenbeschaffenheit | Ra ≤0,8 μm Standard / Ra ≤0,4 μm Optional |
| Verbindung | Tri-Clamp / Schweißnaht / Flansch / Gewinde |
| Arbeitsdruck | Max. 10 bar, je nach Größe |
| Arbeitstemperatur | -10°C bis 150°C |
| Betrieb | Manuell / Pneumatisch |
| Einbaulage | Tankboden/Behälterauslass |
| Anwendung | Tankentleerung / Entleerung / Produkttransfer / Befüllung |

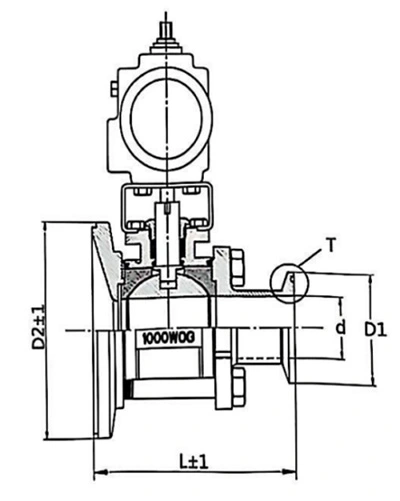

| Größe | d | D1 | D2 | L | Zylindermodell |
| 1" | 22 | 50.5 | 118 | 100 | AT52 |
| 1 1/2" | 35 | 50.5 | 118 | 125 | AT52 |
| 2" | 47.5 | 64 | 145 | 145 | AT63 |
| 2 1/2" | 50 | 77.5 | 165 | 170 | AT75 |
| 3" | 72.5 | 91 | 205 | 198 | AT83 |
| 4" | 98 | 119 | 245 | 210 | AT83 |
Das Bodenkugelventil für Sanitärtanks kann an den Bodenauslässen von pharmazeutischen Lager- und Prozesstanks verwendet werden kontrollierte Produktaustragung, Flüssigkeitsübertragung und Reinigungsvorgänge.
Es eignet sich für Fermentationsbehälter, Bioprozesstanks und Flüssigkeitshandhabungssysteme, bei denen eine effiziente Entwässerung und hygienische Prozessbedingungen sind erforderlich.
Zu den Anwendungen gehören Milch, Getränke, flüssige Lebensmittelzutaten, Soßen und andere kompatible Produkte, die gelagert oder gelagert werden in Sanitärtanks verarbeitet.
Die unten montierte Konfiguration eignet sich für Milch-, Joghurt-, Sahne- und andere Milchverarbeitungsgeräte Produktrückgewinnung und Reinigbarkeit sind wichtig.
Das Ventil kann für Tanks verwendet werden, die Shampoo, Lotion, Creme und andere flüssige oder viskose kosmetische Formulierungen enthalten.
Für kompatible chemische Medien kann das Ventil in Prozesstanks, Reaktoren und Lagerbehältern eingesetzt werden. Material und Die Kompatibilität der Dichtungen sollte anhand der tatsächlichen chemischen Zusammensetzung bestätigt werden.
Wenn eine maximale Entwässerung erforderlich ist, sollte das Ventil am niedrigsten praktischen Auslass des Behälters installiert werden. Die Die Geometrie des Behälterauslasses sollte zusammen mit den Ventilabmessungen berücksichtigt werden.
Es sind Tri-Clamp-, Schweiß-, Flansch- und Gewindekonfigurationen erhältlich. Der Anschluss sollte zum vorhandenen Tank passen Auslass und nachgeschaltete Sanitärrohre.
Vor der Auswahl sollten Käufer das Prozessmedium, die Arbeitstemperatur, den Arbeitsdruck und den erforderlichen Durchfluss angeben Rate, Reinigungsbedingungen und Betriebsfrequenz, um die geeignete Ventilkonfiguration zu bestimmen.
Ventilabmessungen und Anschlussschnittstellen werden zuvor entsprechend der angegebenen Größe und Konfiguration überprüft Versand.
Das Dichtungssystem wird überprüft, um den ordnungsgemäßen Ventilschluss und die Leckageleistung gemäß dem geltenden Test sicherzustellen Anforderungen.
Manuelle und pneumatische Konfigurationen werden vor dem Versand auf korrektes Öffnen, Schließen und die Bewegung des Stellantriebs überprüft.
Für den internationalen Transport verwendet AVM geeignete Schutzverpackungen. Entsprechend können Papier- und Holzetuis verwendet werden entsprechend der Ventilkonfiguration und den Versandanforderungen, um das Edelstahlgehäuse, die Anschlussenden usw. zu schützen pneumatische Komponenten.
Es wird am Bodenauslass von Sanitärtanks, Reaktoren, Mischbehältern, Fermentationsbehältern und Ähnlichem installiert Prozessausrüstung.
Die Konfiguration bietet einen direkten Entladeweg aus dem Behälter und trägt dazu bei, Produktreste um den Behälter herum zu reduzieren Auslass, der eine effiziente Entwässerung und Produktrückgewinnung unterstützt.
Es kann für kompatible viskose Produkte verwendet werden, die tatsächliche Ventilgröße sollte jedoch entsprechend der Viskosität ausgewählt werden. Durchflussmenge, Temperatur und Druck.
Ja. Zur automatischen Tankentleerung und Fernsteuerung des Prozesses steht eine pneumatische Betätigung zur Verfügung.
Der Ventilkörper ist in Edelstahl SS304 oder SS316L mit PTFE-, EPDM- und Silikondichtungsoptionen erhältlich.
Käufer sollten die Tankauslassgröße, das Prozessmedium, die Temperatur, den Druck, die Durchflussrate, den Anschlusstyp usw. angeben. erforderliches Dichtungsmaterial und ob manuelle oder pneumatische Betätigung erforderlich ist.
