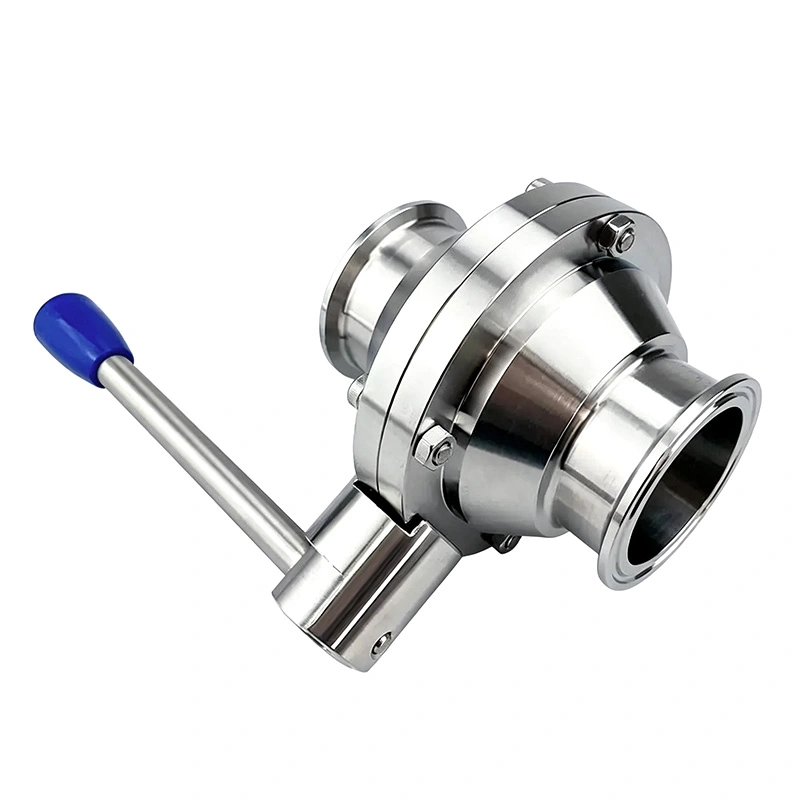

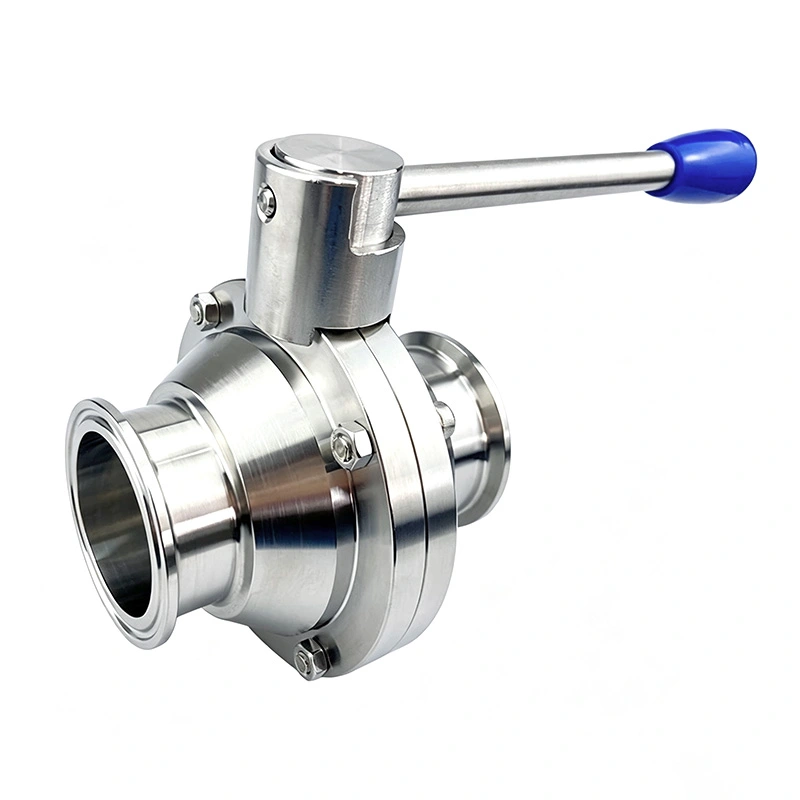

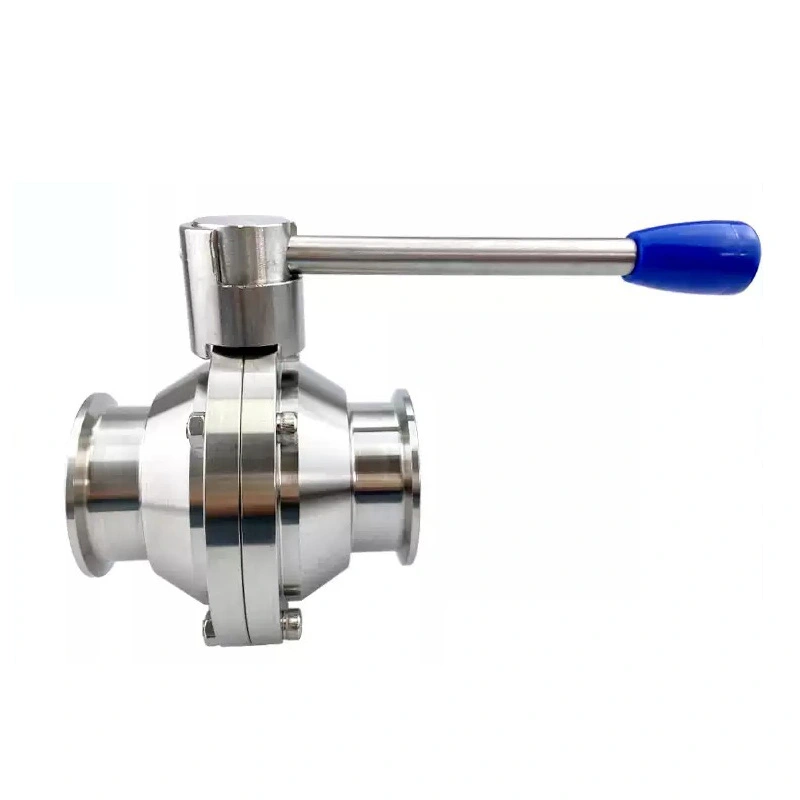

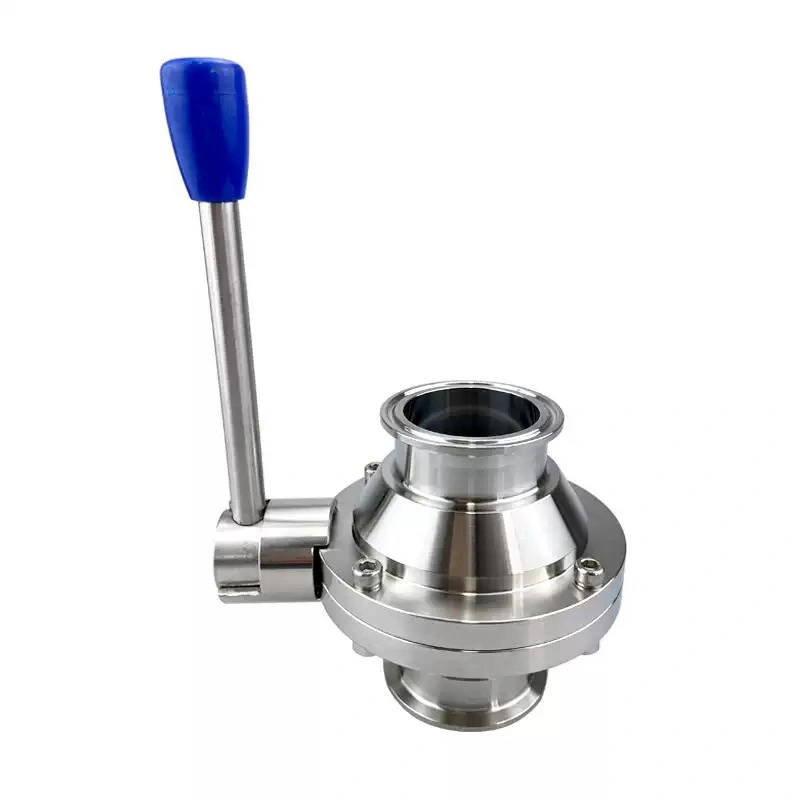

Der Sanitär-Kugelhahn mit Absperrklappe ist mit manueller und automatischer Betriebskonfiguration erhältlich. Es ist rostfrei Die Stahlkonstruktion und der sanitäre Flussweg machen es geeignet für Lebensmittel und Getränke, Milchprodukte, Pharmazeutika, Biotechnologie, Kosmetik und kompatible feinchemische Verarbeitungssysteme.
Die interne Schmetterlingskugel verändert den effektiven Durchflussquerschnitt, wenn sich das Ventil dreht. Dies ermöglicht den Betreibern Passen Sie den Prozessablauf zwischen vollständig geöffneten und vollständig geschlossenen Positionen entsprechend den Produktionsanforderungen an.
Der relativ offene Durchflusskanal eignet sich für höherviskose Produkte, bei denen es zu einer übermäßigen Durchflussbeschränkung kommen kann Auswirkungen auf die Übertragungsleistung haben. Zu den typischen Anwendungen gehören Milchprodukte, flüssige Lebensmittel, kosmetische Formulierungen usw kompatible Prozessflüssigkeiten.
Der Sanitär-Kugelhahn mit Absperrklappe kann für bestimmte flüssige Medien verwendet werden, die suspendierte oder weiche Partikel enthalten. Partikelgröße, Konzentration, Viskosität, Temperatur und Durchflussrate sollten vor der Auswahl des Ventils bestätigt werden für einen bestimmten Prozess.
Der 12-Positionen-Griff ermöglicht etwa 15°-Einstellschritte und ermöglicht dem Bediener eine wiederholbare Auswahl Zwischenströmungspositionen. Es eignet sich für Prozesse, die eine feinere manuelle Durchflusseinstellung erfordern.
Der 4-Positionen-Zuggriff bietet mehrere definierte Betriebspositionen für eine einfache manuelle Einstellung. Es ist Geeignet, wenn der Prozess vorgegebene Durchflusseinstellungen anstelle einer kontinuierlichen Regelung verwendet.
Die Griffkonfiguration sollte entsprechend der erforderlichen Einstellgenauigkeit ausgewählt werden. Die 12-Positionen-Version ist Geeignet für eine feinere manuelle Regulierung, während die 4-Positionen-Version für einfachere Durchflusseinstellungen geeignet ist.
Der pneumatische Antrieb wandelt die Druckluftbewegung in eine etwa 90°-Drehbewegung um und ermöglicht so ein schnelles Ventilieren Positionierung. Es eignet sich für Produktionslinien, die mit pneumatischen Steuerungssystemen ausgestattet sind.
Die elektrische Betätigung kann gewählt werden, wenn der Prozess eine elektrisch gesteuerte Ventilpositionierung erfordert oder wenn Druckluft ist nicht verfügbar.
Das betätigte Ventil kann in SPS- und andere Steuerungssysteme integriert werden, sodass die Ventilpositionierung zusammenarbeiten kann mit Pumpen, Tanks, Abfüllanlagen und anderen Prozessmaschinen.
Die innere Kugel ist speziell geformt, um während der Rotation eine kontrollierbare Durchflussöffnung zu ermöglichen. Dies ermöglicht das Ventil zur Durchführung einer Durchflussanpassung zusätzlich zur Rohrleitungsabsperrung.
Wenn sich das Ventil der vollständig geöffneten Position nähert, bietet der Strömungskanal einen relativ ungehinderten Weg für das Ventil Prozessmedium und trägt so dazu bei, unnötigen Widerstand beim Flüssigkeitstransfer zu reduzieren.
Wenn sich die Kugel von der vollständig geöffneten Position wegdreht, verringert sich der verfügbare Strömungsquerschnitt. Dies bietet eine zwischengeschaltete Durchflussregelfunktion, ohne dass ein separates Regelventil erforderlich ist.
SUS304 eignet sich für kompatible Lebensmittel-, Getränke-, Kosmetik- und allgemeine Hygieneverarbeitungsanwendungen Die Standardkorrosionsbeständigkeit erfüllt die Prozessanforderungen.
SUS316L kann für anspruchsvollere Produktkontaktbedingungen mit höherer Korrosionsbeständigkeit und strengeren Anforderungen ausgewählt werden Materialbedarf besteht.
Das Dichtungsmaterial sollte entsprechend dem Prozessmedium, der Temperatur, den Reinigungschemikalien usw. ausgewählt werden Sterilisationsbedingungen. Käufer sollten bei der Anforderung eines geeigneten Produkts die tatsächlichen Betriebsbedingungen angeben Konfiguration.
Wenn der interne Durchflusskanal mit der Rohrleitung ausgerichtet ist, bietet das Ventil den maximal verfügbaren Durchflussquerschnitt Prozessmedienübertragung.
Wenn sich die Kugel in eine Zwischenposition dreht, wird der Durchflussbereich teilweise eingeschränkt. Diese Position ist gewohnt Steuern Sie den Prozessablauf entsprechend den erforderlichen Produktionsbedingungen.
Wenn die Kugel die geschlossene Position erreicht, wird der Durchflusskanal blockiert und die Dichtungsstruktur sorgt für eine Absperrung zwischen der stromaufwärtigen und der stromabwärtigen Seite.
| Artikel | Spezifikation |
| Produktname | Sanitärer Kugelhahn mit Absperrklappe |
| Marke | AVM |
| Ventiltyp | Kugelhahn mit Absperrklappe |
| Körpermaterial | SUS304 / SUS316L |
| Betrieb | Manuell / pneumatisch / elektrisch |
| Manueller Griff | 12-Position / 4-Position |
| Betriebsmechanismus | 90° drehbar |
| Verbindung | Sanitärklemme und kompatible Anschlussmöglichkeiten |
| Anwendungsmedien | Flüssigkeiten / Viskose Flüssigkeiten / Kompatible partikelhaltige Flüssigkeiten |
| Oberflächenbeschaffenheit | Entsprechend den hygienischen Verarbeitungsanforderungen |
| Anwendungsbranchen | Lebensmittel und Getränke / Milchprodukte / Pharmazeutik / Biotechnologie / Kosmetik / Feinchemikalien |

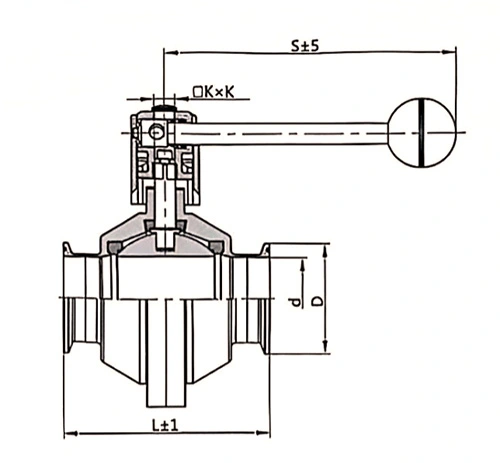

| Größe | d | D | L | S |
| 3/4" | 16 | 50.5 | 80 | 115 |
| 1" | 22.1 | 50.5 | 80 | 115 |
| 1 1/4" | 28 | 50.5 | 80 | 115 |
| 1 1/2" | 34.9 | 50.5 | 100 | 128 |
| 2" | 47.5 | 64 | 105 | 128 |
| 2 1/2" | 59.5 | 77.5 | 125 | 160 |
| 3" | 72.2 | 91 | 134 | 160 |
| 3 1/2" | 85 | 106 | 140 | 185 |
| 4" | 98 | 119 | 170 | 185 |
Der Sanitär-Kugelhahn mit Absperrklappe kann für den kontrollierten Transfer von Milch, Joghurt, Saft, Soßen und Flüssigkeiten verwendet werden Lebensmittelzutaten und andere kompatible Produkte, bei denen eine hygienische Durchflusseinstellung erforderlich ist.
Zu den typischen Anwendungen gehören der Transfer pharmazeutischer Flüssigkeiten, die Puffervorbereitung, Bioverarbeitungsgeräte und Hochreinheit Flüssigkeitshandhabung und kompatible hygienische Prozessleitungen.
Das Ventil kann für Shampoo, Lotion, Creme und andere kosmetische Formulierungen verwendet werden, bei denen die Viskosität kontrolliert wird Flüssigkeitstransfer sind wichtige Prozessaspekte.
Für kompatible chemische Medien kann das Ventil in Flüssigkeitstransfer- und Prozesskontrollsystemen eingesetzt werden viskose oder partikelhaltige Materialien. Die Material- und Dichtungsverträglichkeit sollte entsprechend bewertet werden tatsächliche chemische Zusammensetzung.
Geben Sie aufgrund dieser Faktoren den Namen des Mediums, die Viskosität, den Partikelgehalt, die Konzentration und die Betriebstemperatur an wirken sich direkt auf die Auswahl des Ventils und des Dichtungsmaterials aus.
Wenn das Ventil hauptsächlich zur Absperrung verwendet wird, kann eine einfache Betriebskonfiguration ausreichend sein. Wenn Zwischendurchfluss Wenn eine Einstellung erforderlich ist, sollte der 12-Positionen-Griff oder eine betätigte Konfiguration in Betracht gezogen werden.
Die Ventilgröße und die Anschlussmaße sollten zum vorhandenen Sanitärrohrsystem passen. Stellen Sie das Erforderliche bereit Nennweite und Anschlussart bei der Angebotsanfrage angeben.
Für den manuellen Betrieb geben Sie den gewünschten Grifftyp an. Geben Sie für automatisierte Anwendungen pneumatisch oder elektrisch an Betrieb und stellen die verfügbaren Steuerbedingungen bereit.
Ventilabmessungen und Sanitäranschlussschnittstellen werden entsprechend der vorgegebenen Konfiguration zuvor überprüft Versand.
Manuelle und betätigte Konfigurationen werden entsprechend der Auswahl auf korrekte Bewegung und Positionierung überprüft Betriebsmechanismus.
Das Gehäuse und die Anschlussenden aus Edelstahl sind während der Handhabung und Verpackung geschützt, um das Risiko zu verringern Kratzer, Verformungen und Verunreinigungen während des Transports.
Für den internationalen Transport verwendet AVM geeignete Schutzverpackungen. Papier- und Holzkisten können arrangiert werden je nach Ventilgröße, Betriebskonfiguration und Versandanforderungen.
Es wird sowohl zur Durchflussregulierung als auch zur Absperrung in hygienischen Prozessleitungen verwendet, insbesondere bei Zwischenströmungen eine Anpassung erforderlich ist.
Ja. Das Ventil ist für Anwendungen mit viskosen Flüssigkeiten konzipiert, die tatsächliche Eignung hängt jedoch davon ab Viskosität, Temperatur, Durchflussrate und die Eigenschaften des jeweiligen Mediums.
Es kann für kompatible partikelhaltige Flüssigkeiten in Betracht gezogen werden. Partikelgröße, Konzentration, Härte und Prozess Die Bedingungen sollten vor der Auswahl bestätigt werden.
Der 12-Positionen-Griff bietet etwa 15°-Einstellschritte für eine feinere manuelle Durchflusspositionierung. Die Der 4-Positionen-Griff bietet mehrere vordefinierte Positionen für eine einfachere Bedienung.
Ja. Für die Integration in automatisierte Prozesssysteme stehen pneumatische und elektrische Betätigungsoptionen zur Verfügung.
Geben Sie die Ventilgröße, das Prozessmedium, die Viskosität, die Partikeleigenschaften, die Temperatur, den Druck und den erforderlichen Durchfluss an Rate, Verbindungstyp und bevorzugte manuelle oder automatisierte Betriebsmethode.
