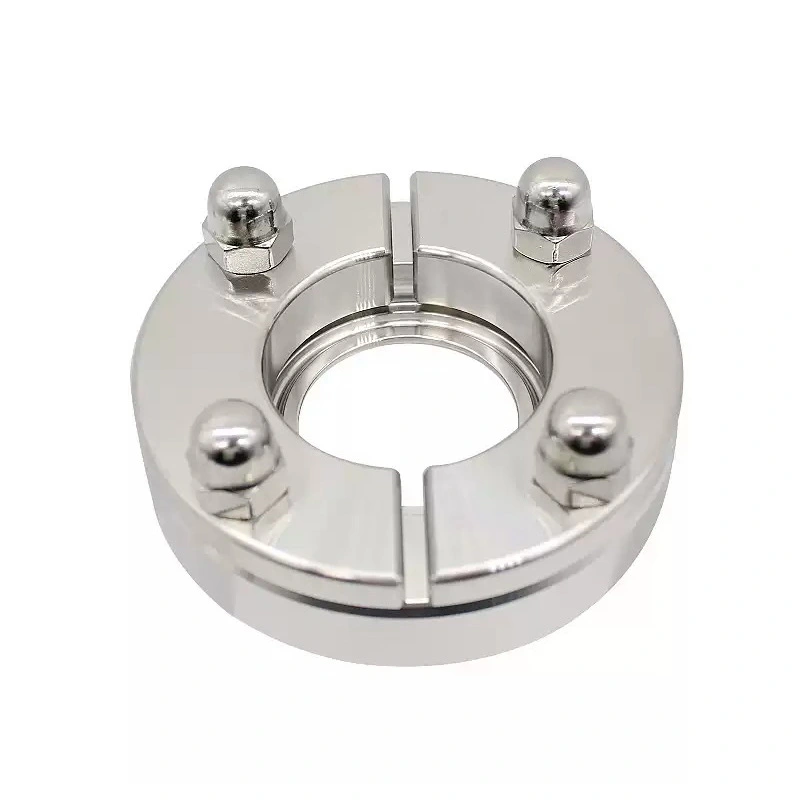

Steriler Tankflansch aus Edelstahl

Der aus Edelstahl SUS316 gefertigte sterile Tankflansch aus Edelstahl bietet Korrosionsbeständigkeit und mechanische Stabilität für hygienische Verarbeitungsumgebungen. Die NA-Sterilschnittstelle und der TC-Klemmanschluss ermöglichen dies Kompatible Sanitärkomponenten können effizient installiert, entfernt, überprüft und gewartet werden.

Der Flansch eignet sich für Lebensmittel und Getränke, Milchprodukte, Biopharmazeutika, Halbleiter, Elektronik, Reinräume usw hochreine Verarbeitungssysteme. Seine Drainagestruktur trägt dazu bei, die Flüssigkeitsansammlung um die Montagenut herum zu reduzieren. während die hygienische Verbindungsstruktur eine reinigbare und stabile Installation unterstützt.

Produktmerkmale

1. Montage der Tankausrüstung

Der sterile Tankflansch aus Edelstahl von AVM bietet eine dedizierte hygienische Schnittstelle zwischen dem Tank und der Halterung Prozessausrüstung. Es kann für Temperatursensoren, Füllstandssensoren, Probenahmeventile, TC-Klemmgeräte usw. verwendet werden andere kompatible Sanitärinstrumente. Je nach Tankausführung kann der Flansch auf der Tankoberseite positioniert werden, Boden oder Seitenwand.

2. Konstruktion aus Edelstahl 316L

Das Produkt ist aus Edelstahl SUS316 gefertigt und bietet Korrosionsbeständigkeit und mechanische Stabilität Umgebungen, die Feuchtigkeit, Reinigungsverfahren und Prozessflüssigkeiten ausgesetzt sind. Die Edelstahlkonstruktion ist Geeignet für Anwendungen, bei denen Gerätesauberkeit und Prozessreinheit wichtig sind.

Hygienischer Anschluss und Entwässerung

1. Integrierte Entwässerungsstruktur

Der Flansch verfügt über ein Ablaufloch in der Montagenut, um die Entfernung von Kondenswasser, Restflüssigkeit usw. zu erleichtern Verunreinigungen aus dem Grenzflächenbereich. Diese Struktur trägt dazu bei, Flüssigkeitsansammlungen zu reduzieren, den Montagebereich sauberer zu halten und und reduzieren feuchtigkeitsbedingte Korrosionsrisiken während des Betriebs.

2. Reduzierte Retention im Verbindungsbereich

Die Anschlussflächen sind für sanitäre Prozessanlagen konzipiert und weisen eine glatte Struktur auf, um Flächen zu reduzieren wo sich Schadstoffe ansammeln können. Der feste Oberflächenabstand ist so konzipiert, dass er nahe am entsprechenden bleibt Der Kontaktflächenabstand sorgt für eine stabile Verbindung zwischen dem Flansch und kompatiblen Geräten.

CIP- und SIP-Kompatibilität

Der sterile Tankflansch aus Edelstahl von AVM ist für Systeme mit CIP (Clean-in-Place) und SIP konzipiert (Sterilize-in-Place) Verfahren. Seine Edelstahlkonstruktion und die hygienische Struktur ermöglichen den Einbau in Prozessanlagen, wo Reinigung und Sterilisation zur Routineproduktion gehören.

Die tatsächliche CIP/SIP-Temperatur, der tatsächliche Druck, die chemische Konzentration und die Sterilisationsdauer sollten bewertet werden entsprechend der komplett installierten Anlage und angeschlossenen Komponenten.

NA Sterile Schnittstelle und TC-Anschluss

Die NA-Sterilschnittstelle/TC-Klemmverbindung bietet eine praktische Montageschnittstelle für kompatible Sanitäranlagen Ausrüstung. Durch die Klemmverbindung können Prozesskomponenten zu Inspektionszwecken effizient installiert und entfernt werden. Kalibrierung, Austausch oder Wartung.

Anwendungen

1. Lebensmittel- und Getränkeverarbeitung

Der Flansch kann zur Montage von Sensoren, Probenahmegeräten und Sanitärprozesskomponenten an Tanks verwendet werden Verarbeitung von Getränken, Lebensmittelzutaten und flüssigen Lebensmitteln.

2. Milchverarbeitung

Es eignet sich für Hygienetanks und Prozessbehälter, die für Milch, Milchzutaten und andere flüssige Milchprodukte verwendet werden Produkte, bei denen reinigbare Tankanschlüsse erforderlich sind.

3. Biopharmazeutische Herstellung

Der Flansch kann in Sanitärtanks und Behälter zur Prozessüberwachung und Probenahme integriert werden Kontaminationskontrolle und Reinigbarkeit sind wichtig.

4. Halbleiter und Elektronik

Es eignet sich für hochreine Prozessanlagen, die eine Edelstahlkonstruktion und kontrollierte Verbindungen erfordern Schnittstellen.

5. Reinraum- und Hochreinsysteme

Das Produkt kann als Montageschnittstelle für kompatible Sanitärinstrumente und Tankgeräte in kontrollierten Anlagen verwendet werden Produktionsumgebungen.

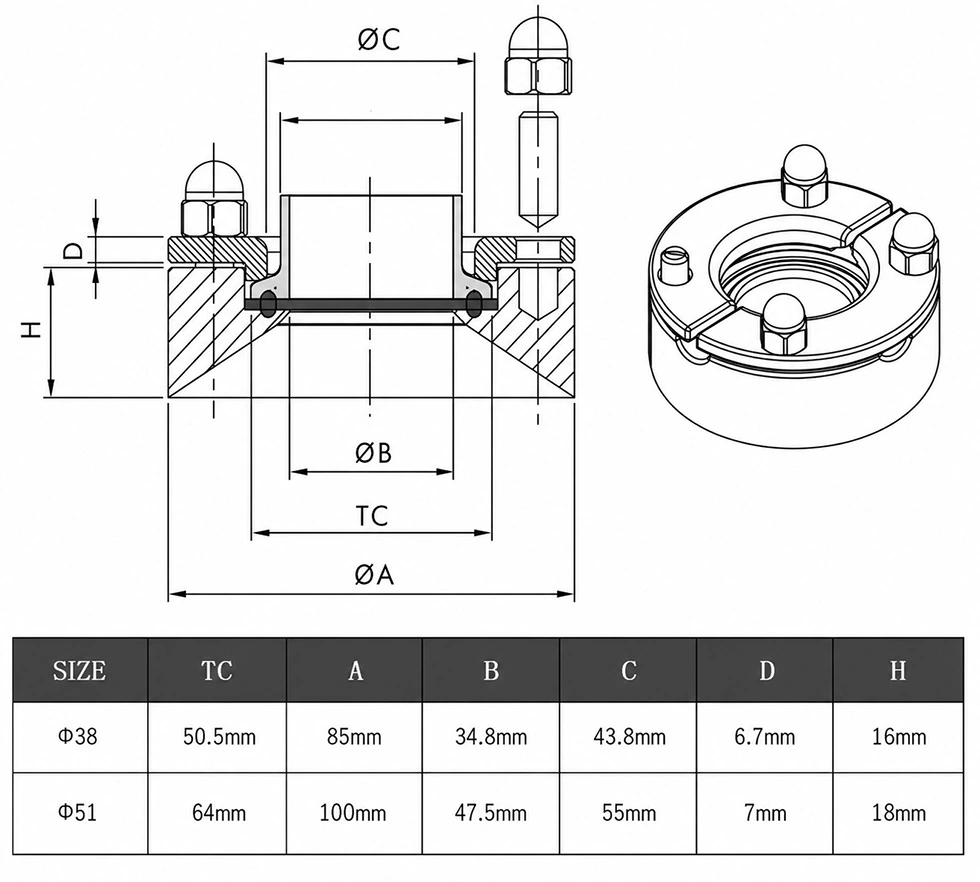

Technische Spezifikationen

Hygienestandards und Zertifizierungen

1. 3-A Hygieneanforderungen

Für anwendbare Sanitärverarbeitungsprojekte kann die Produktkonfiguration gemäß 3-A Sanitary spezifiziert werden Normanforderungen. Käufer sollten den erforderlichen 3-A-Zertifizierungsumfang und die entsprechende Dokumentation bestätigen die tatsächliche Anwendung und die bestellte Konfiguration.

2. EHEDG-Anforderungen

Für hygienische Geräte, die in der Lebensmittel-, Molkerei-, Pharma- und anderen sauberen Verarbeitungsumgebung verwendet werden, gilt das Relevante Die Konfiguration kann anhand der EHEDG-Anforderungen für hygienisches Design bewertet werden. Eine gültige Zertifizierung sollte vorliegen für die spezifische Produktkonfiguration bestätigt.

3. FDA-Materialkonformität

Materialien und Dichtungskomponenten können gemäß den geltenden FDA-Anforderungen spezifiziert werden, um diese einzuhalten Materialkontaktanforderungen für Sanitärverarbeitungsanwendungen. Die genaue FDA-Dokumentation sollte bestätigt werden je nach gewähltem Material und Konfiguration.

Überlegungen zur Käuferauswahl

Bei der Auswahl des Tankflansches ist die Verbindungskompatibilität wichtiger als die einfache Auswahl einer Nenngröße. Käufer sollte die Installationsposition des Tanks, die NA-Schnittstellenspezifikation, die Größe des TC-Klemmenanschlusses und den Anschluss bestätigen Sensor- oder Probenahmeventilmodell, Edelstahlsorte, Dichtungsanforderungen, CIP/SIP-Bedingungen und erforderlich Zertifizierungsdokumentation vor der Bestellung.

Die Bereitstellung der Tankzeichnung oder der Spezifikationen der angeschlossenen Geräte kann AVM dabei helfen, den geeigneten Flansch zu bestimmen Konfiguration.

Typische Verbindungsstruktur

Eine typische Installationsstruktur ist Sanitärtank → Tankflansch → TC-Klemmanschluss → Sensor oder Probenahmeventil. Diese Anordnung bietet einen dedizierten Montagepunkt und ermöglicht gleichzeitig die Entfernung der angeschlossenen Komponente Inspektion, Reinigung, Kalibrierung oder Austausch.

FAQ

1. Welche Geräte können mit dem sterilen Tankflansch aus Edelstahl installiert werden?

Es wird hauptsächlich für die Installation von Temperatursensoren, Füllstandssensoren, Probenahmeventilen und kompatiblen TC-Sanitäranlagen verwendet Ausrüstung an Tanks und Prozessbehältern.

2. Wo kann der Tankflansch montiert werden?

Je nach Tank kann es für die Installation an der Ober-, Unterseite oder Seitenwand eines Sanitärtanks konfiguriert werden Anforderungen an Struktur und Prozessausrüstung.

3. Aus welchem ​​Material besteht der Flansch?

Das Standardmaterial ist Edelstahl SUS316. Wenn eine bestimmte Edelstahlsorte oder Materialdokumentation vorliegt erforderlich, Käufer sollten dies bestätigen, wenn sie ein Angebot anfordern.

4. Ist der Tankflansch CIP- und SIP-kompatibel?

Ja. Der Flansch ist für Anlagen konzipiert, die CIP- und SIP-Reinigungs- oder Sterilisationsverfahren nutzen. Tatsächlicher Betrieb Parameter sollten entsprechend dem gesamten System bewertet werden.

5. Unterstützt das Produkt die 3-A-, EHEDG- und FDA-Anforderungen?

Das Produkt kann gemäß den geltenden 3-A-, EHEDG- und FDA-bezogenen Hygienevorschriften konfiguriert und dokumentiert werden Anforderungen. Die Zertifizierungs- und Konformitätsdokumentation hängt vom tatsächlichen Material, den Dichtungskomponenten und dem Produkt ab Konfiguration und Anwendung, daher sollten Käufer die erforderliche Dokumentation vor der Bestellung bestätigen.

6. Wozu dient das Abflussloch?

Das eingebaute Ablaufloch hilft dabei, Kondenswasser, Restflüssigkeit und Verunreinigungen aus der Montagenut zu entfernen und so die Reduzierung zu reduzieren Flüssigkeitsansammlung im Anschlussbereich.

7. Welchen Anschluss nutzt das Produkt?

Das Produkt verwendet eine sterile NA-Schnittstelle mit einem TC-Klemmanschluss für kompatible Sanitärtankausrüstung.

8. Was ist die Standardvorlaufzeit?

Unsere Standardproduktionsvorlaufzeit beträgt 7–10 Tage. Die tatsächliche Lieferzeit hängt von der Bestellmenge und dem Produkt ab Konfiguration und Materialverfügbarkeit. Bei dringendem Bedarf wenden Sie sich an AVM, um die verfügbare Produktion zu bestätigen Zeitplan.

9. Wie lauten die Zahlungsbedingungen?

Wir akzeptieren eine Anzahlung von 30 %, die restlichen 70 % werden vor dem Versand per T/T oder L/C bezahlt. Bestellungen mit geringem Bestellwert sollten erfolgen vor der Produktion vollständig bezahlt.

10. Wie wird der Tankflansch verpackt?

Das Produkt ist sicher in Papier- und Holzkisten verpackt, um das Risiko einer Beschädigung während des Transports zu verringern.
