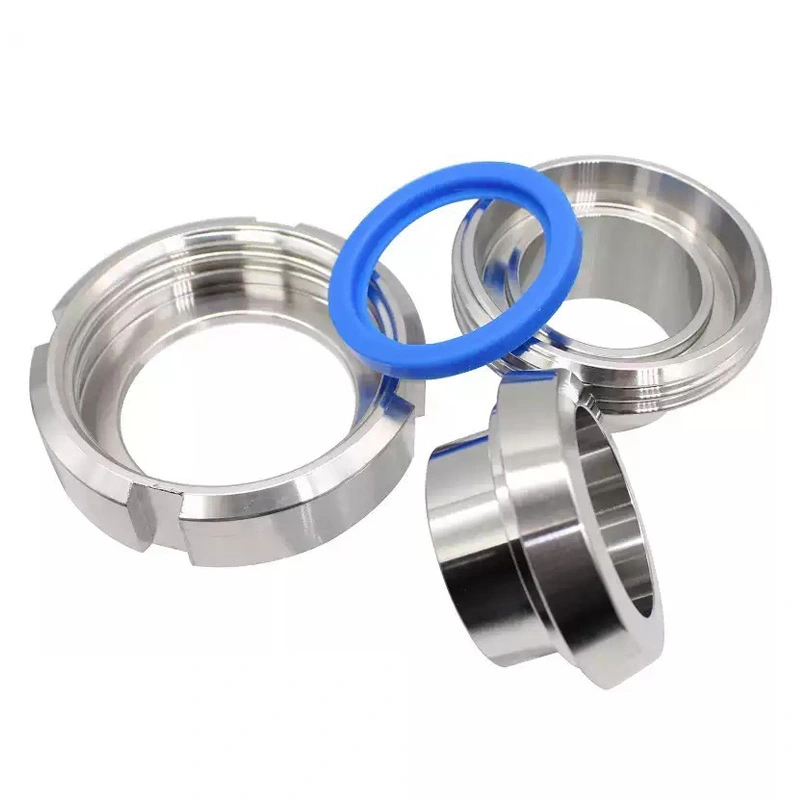

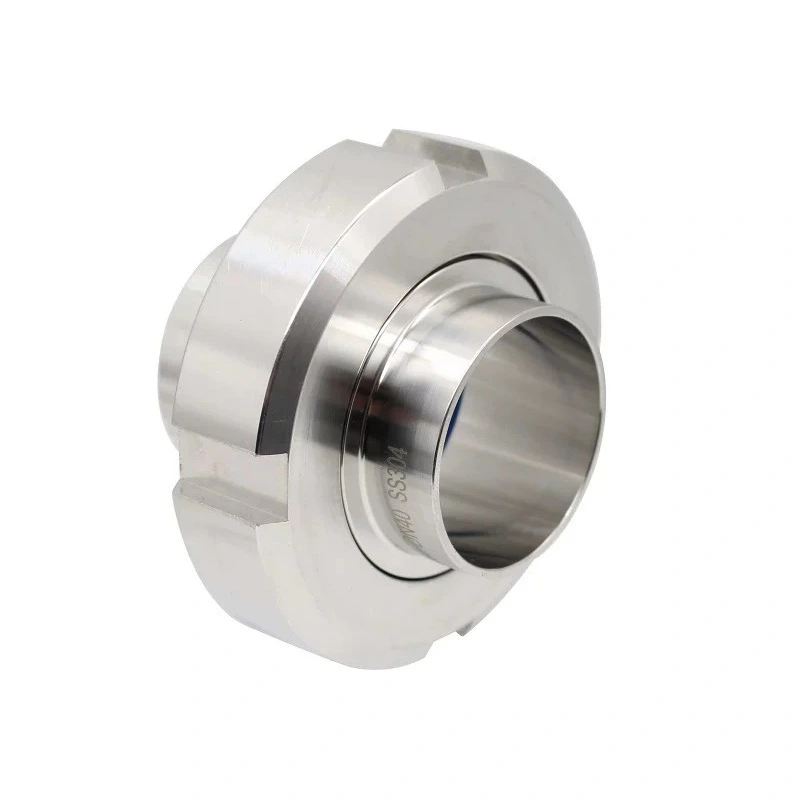

Die hygienische SMS-Verbindungsrohrverschraubung wird aus Edelstahl SUS304 / 1.4301 oder SUS316L / 1.4404 hergestellt Entworfen gemäß den Anforderungen der Hygieneunion SMS 1145. Dabei helfen präzisionsgefertigte Anschluss- und Dichtflächen sorgen für eine zuverlässige Verbindung, während die glatte Innenfläche die Produktretention innerhalb der Prozesslinie verringert.
AVM SMS Union Pipefitting eignet sich für Molkerei, Lebensmittel und Getränke, Brauerei, Pharmazie, Biotechnologie, Kosmetik, und andere hygienische Flüssigkeitsverarbeitungssysteme, insbesondere wenn es um Reinigungsfähigkeit und bequeme Rohrleitungswartung geht sind wichtig.
Die Verschraubung ist gemäß den SMS 1145-Anforderungen für Sanitärrohrverbindungen ausgelegt. Die standardisierte Struktur trägt dazu bei, die Kompatibilität mit entsprechenden SMS-Sanitärkomponenten zu erleichtern und ermöglicht es Ingenieuren, wartungsfähig zu bauen Prozess-Rohrleitungssysteme.
Das Union-Format ist besonders nützlich für Pipelines, die regelmäßig zum Austausch von Geräten geöffnet werden müssen. Inspektion, Reinigung oder Modifikation der Prozesslinie.
AVM bietet die Materialoptionen SUS304 / 1.4301 und SUS316L / 1.4404.
SUS304 eignet sich für allgemeine Sanitärverarbeitungsanwendungen, bei denen eine Standardkorrosionsbeständigkeit ausreichend ist. SUS316L bietet eine höhere Korrosionsbeständigkeit und wird häufig für die Pharma-, Biotechnologie-, Molkereiindustrie usw. ausgewählt anspruchsvollere Prozessumgebungen.
Bei der Materialauswahl sollten das Prozessmedium, die Reinigungschemikalien, die Betriebstemperatur und die Anwendbarkeit berücksichtigt werden Branchenanforderungen.
Unterschiedliche Einbaubedingungen erfordern unterschiedliche Anschlussanordnungen. AVM SMS Union Pipefitting kann sein Lieferung in den Konfigurationen Gewindeanschluss, Schweißanschluss und Außen-/Innenanschluss.
Dies ermöglicht es Käufern, die Verbindungsstruktur entsprechend der vorhandenen Rohrleitungen, Geräteschnittstellen usw. auszuwählen. Installationsmethode und Wartungsanforderungen.
Die Dichtungsschnittstelle ist einer der wichtigsten Aspekte bei der Auswahl einer Sanitärverbindung. AVM-SMS-Gewerkschaften nutzen Präzisionsgefertigte Dichtflächen und kompatible Sanitärdichtmaterialien helfen, Leckagen im Normalfall zu reduzieren Betrieb.
Zu den verfügbaren Dichtungsmaterialien gehören EPDM, FKM, PTFE und Silikon, sodass die Dichtungskonfiguration ausgewählt werden kann je nach Prozessmedium und Betriebsbedingungen.
Die Standardoberflächenbeschaffenheit beträgt Ra ≤ 0,8 μm. Die glatte Innenfläche trägt dazu bei, Bereiche zu reduzieren, in denen Prozessflüssigkeiten eindringen können bleiben und unterstützen Reinigungsvorgänge in hygienischen Rohrleitungssystemen.
| Artikel | Spezifikation |
| Produkt | Hygienische SMS-Rohrverschraubung |
| Standard | SMS 1145 |
| Größenbereich | DN10 – DN100 |
| Material | SUS304 / 1.4301, SUS316L / 1.4404 |
| Dichtungsmaterial | EPDM / FKM / PTFE / Silikon |
| Standard-Oberflächenbeschaffenheit | Ra ≤ 0,8 μm |
| Verbindungstypen | Gewindeverbindung / Schweißverbindung / männlich-weibliche Verbindung |
| Reinigung | CIP/SIP-kompatibel |
| Anwendung | Hygienische Prozessrohrleitungssysteme |
Die Verbindungsstruktur ermöglicht das Trennen verbundener Komponenten, ohne die Rohrleitung zu durchtrennen. Dies ist nützlich, wenn Pumpen, Ventile, Instrumente, Tanks oder andere Prozessgeräte müssen überprüft oder ausgetauscht werden.
Für Fabriken mit regelmäßiger Produktionswartung kann eine abnehmbare Verbindungsverbindung den damit verbundenen Arbeitsaufwand reduzieren Zugriff auf einzelne Abschnitte des Rohrleitungssystems.
Die Verbindung sollte mit der richtigen Dichtung und Anzugsmethode montiert werden. Übermäßiges Anziehen sollte sein sollten vermieden werden, da dadurch die Dichtungskomponenten beschädigt oder die Verbindungsleistung beeinträchtigt werden könnten.
Der hygienische SMS Union Pipe Fitting kann mittels CIP- und SIP-Reinigung in Sanitärrohrsysteme integriert werden Verfahren, sofern das ausgewählte Material und die Dichtung mit den tatsächlichen Reinigungschemikalien, der Temperatur, Druck und Sterilisationsbedingungen.
Sanitärverbindungen müssen mehr bieten als nur mechanische Verbindungen. Ihre innere Geometrie, Dichtungsstruktur, Oberflächenbeschaffenheit und Materialauswahl beeinflussen alle die Reinigung und Kontaminationskontrolle.
Das AVM Hygienic SMS Union Pipe Fitting nutzt einen glatten internen Strömungsweg und eine Edelstahlkonstruktion zur Reduzierung Produktretention und unterstützen eine hygienische Verarbeitung.
Bei Pharma-, Biotechnologie-, Lebensmittel- und Molkereiprojekten sollten Käufer die komplette Rohrleitungsbaugruppe bewerten. einschließlich Rohren, Anschlüssen, Dichtungen, Ventilen, Schweißqualität und Reinigungsverfahren, anstatt diese zu bewerten Gewerkschaft unabhängig.
SMS-Verbindungen eignen sich für Molkereiprozesslinien, die für Milch, Sahne, Joghurt und andere flüssige Milchprodukte verwendet werden. Die Die abnehmbare Verbindungsstruktur eignet sich für Geräte, die regelmäßig überprüft und gereinigt werden müssen.
Die Verbindung kann in der Getränkeproduktion, der Verarbeitung flüssiger Lebensmittel, dem Zutatentransfer und der Sanitärversorgung eingesetzt werden Rohrleitungen, bei denen reinigbare Verbindungen erforderlich sind.
In Brauereianlagen können Anschlüsse Tanks, Pumpen, Ventile und Prozessleitungen verbinden und dabei ausgewählte Verbindungen ermöglichen Komponenten, die zur Wartung entfernt werden müssen.
Dank der SUS316L-Konstruktion und kompatiblen Dichtungsmaterialien ist die Verbindung für saubere Prozessrohre geeignet pharmazeutische und biotechnologische Einrichtungen. Die endgültigen Material- und Oberflächenanforderungen sollten entsprechend ausgewählt werden die spezifische Prozessspezifikation.
Die Verbindung kann auf sanitäre Flüssigkeitsverarbeitungslinien für Kosmetika und geeignete chemische Produkte angewendet werden Korrosionsbeständigkeit, Reinigbarkeit und wartbare Verbindungen sind erforderlich.
| Dichtungsmaterial | Typische Auswahlüberlegungen |
| EPDM | Geeignet für viele wasserbasierte und allgemeine Sanitäranwendungen |
| FKM | Geeignet, wenn eine höhere Chemikalien- und Temperaturbeständigkeit erforderlich ist |
| PTFE | Geeignet für anspruchsvolle Anforderungen an die chemische Verträglichkeit |
| Silikon | Wird häufig für Anwendungen ausgewählt, die eine flexible Sanitärabdichtung erfordern |
| Auswahlbasis | Prozessmedium, Temperatur, Druck, Reinigungschemikalien und Sterilisationsbedingungen |
Das tatsächliche Dichtungsmaterial sollte vor der Bestellung anhand des Prozessmediums und der Betriebsbedingungen bestätigt werden.
Der verfügbare Bereich liegt zwischen DN10 und DN100. Die Anschlussgröße sollte dem vorhandenen Rohr- oder Geräteanschluss entsprechen anstatt nur entsprechend der erwarteten Durchflussrate ausgewählt zu werden.
SUS304 eignet sich für viele allgemeine Sanitäranwendungen, während SUS316L normalerweise bei höherer Korrosion bevorzugt wird Widerstand und anspruchsvollere hygienische Prozessbedingungen.
Gewinde-, Schweiß- und Stecker-/Buchsenkonfigurationen erfüllen unterschiedliche Installationsanforderungen. Käufer sollten das überprüfen Überprüfen Sie die vorhandene Pipeline-Schnittstelle, bevor Sie die Union auswählen.
EPDM, FKM, PTFE und Silikon weisen unterschiedliche chemische und Temperaturbeständigkeitseigenschaften auf. Das Siegel sollte sein Die Auswahl erfolgt auf Grundlage der tatsächlichen Prozess- und Reinigungsbedingungen.
AVM liefert hygienische SMS-Verbindungsrohrverschraubungen in verschiedenen Größen, Edelstahlqualitäten und Anschlusskonfigurationen. und Dichtungsmaterialien für hygienische Prozessrohrleitungsprojekte.
Bei der Angebotsanfrage können Käufer die DN-Größe, die Materialgüte, den Verbindungstyp, das Dichtungsmaterial usw. angeben. Menge, Oberflächenbeschaffenheit und Anwendung.
Für Molkerei-, Lebensmittel-, Getränke-, Pharma-, Biotechnologie-, Kosmetik- und andere Clean-Process-Projekte kann AVM dies bestätigen die entsprechende Konfiguration und verfügbare technische Dokumentation gemäß den spezifischen Auftragsanforderungen.
Das Produkt wurde gemäß den Anforderungen der Hygieneunion SMS 1145 entwickelt und ist für kompatible Sanitäranlagen vorgesehen Prozess-Rohrleitungssysteme.
Die Standardmaterialoptionen sind SUS304 / 1.4301 und SUS316L / 1.4404. Es sollte die entsprechende Note ausgewählt werden je nach Prozessmedium und Korrosionsanforderungen.
Der Standardgrößenbereich liegt zwischen DN10 und DN100. Die erforderliche Größe sollte mit dem vorhandenen Sanitärrohr abgestimmt sein Geräteanschluss.
Zu den verfügbaren Optionen gehören EPDM, FKM, PTFE und Silikon. Das richtige Material hängt vom Prozessmedium ab, Temperatur, Druck, Reinigungschemikalien und Sterilisationsbedingungen.
Ja. Bei entsprechender Abdichtung kann die Verschraubung in CIP/SIP-fähige Sanitärsysteme integriert werden Material und komplette Verbindungsbaugruppe sind für die tatsächlichen Reinigungs- und Sterilisationsbedingungen geeignet.
Eine Schweißverbindung stellt eine dauerhafte Rohrverbindung her, während eine Verschraubung für eine lösbare Verbindung sorgt. SMS-Gewerkschaften sind Besonders nützlich, wenn Geräte oder Rohrleitungsabschnitte regelmäßig überprüft, ausgetauscht oder demontiert werden müssen.
Nicht jede pharmazeutische Anwendung erfordert die gleiche Materialkonfiguration. Üblicherweise wird jedoch SUS316L gewählt für anspruchsvolle hygienische und korrosionsempfindliche Prozessumgebungen. Die endgültige Materialqualität sollte bestimmt werden entsprechend der Prozessspezifikation.
Die Standardoberflächenbeschaffenheit beträgt Ra ≤ 0,8 μm. Wenn ein Projekt eine andere Oberflächenspezifikation erfordert, sollte dies der Fall sein vor Produktion mit AVM bestätigt.
Die Standard-Produktionsvorlaufzeit beträgt 7–10 Tage. Der tatsächliche Zeitplan hängt von der Bestellmenge, der Materialverfügbarkeit, Produktspezifikationen und Anpassungsanforderungen. Eilbestellungen sollten vor der Bestellung von AVM bestätigt werden.
Die Standardbedingungen sind 30 % Anzahlung und 70 % Restbetrag vor dem Versand per T/T oder L/C. Bestellungen mit geringem Bestellwert müssen bezahlt werden vollständig vor der Produktion.
Für den internationalen Transport sind die Produkte sicher in Papier- und Holzkisten verpackt. Verpackungsvereinbarungen kann je nach Bestellmenge und Versandanforderungen bestätigt werden.
