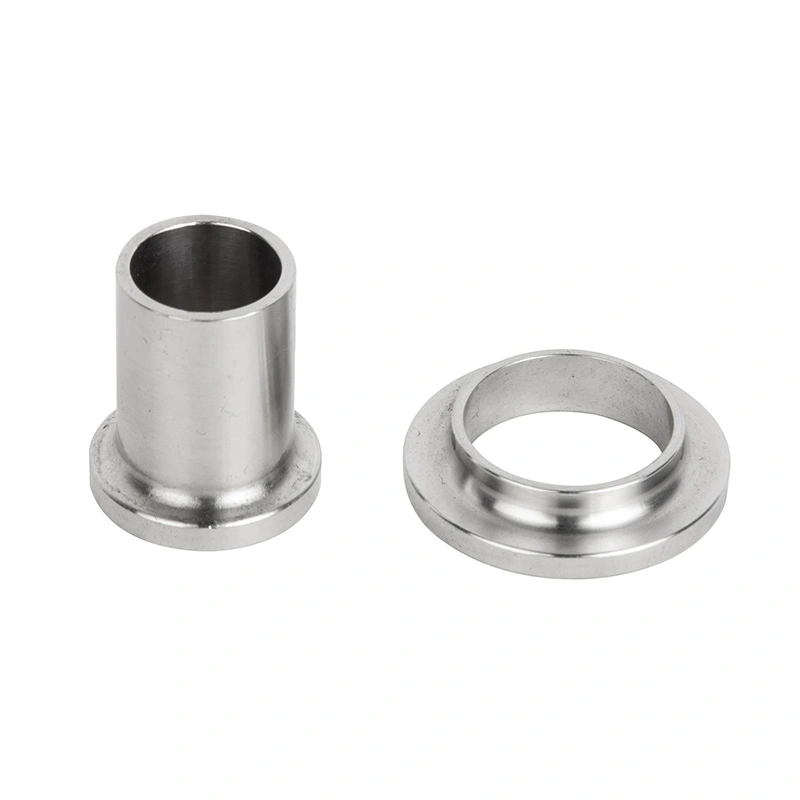

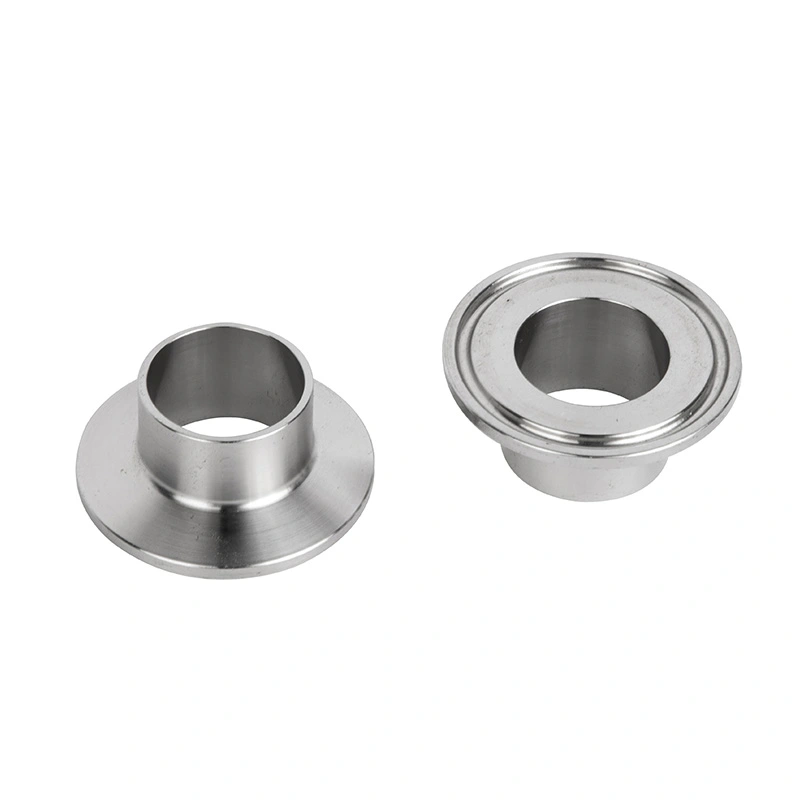

Die Hygienic BS 4825 Ferrule wird hauptsächlich aus Edelstahl 316L (1.4404) für Anwendungen hergestellt, die Folgendes erfordern gute Korrosionsbeständigkeit, mechanische Festigkeit und hygienische Leistung. Eine Option aus Edelstahl 304 ist ebenfalls erhältlich Verfügbar für Anwendungen, bei denen die Materialanforderungen weniger anspruchsvoll sind.
Die Ferrule wurde gemäß BS 4825 Teil 3 entwickelt und ist in Größen von 1/2 Zoll bis 8 Zoll erhältlich. Es ist präzisionsgefertigt Die Dichtfläche und die glatte Innenfläche tragen dazu bei, Produktrückstände zu reduzieren und CIP/SIP-Reinigungsverfahren zu unterstützen.
Die AVM-Ferrule entspricht den Maßanforderungen der Hygiene-Ferrulen gemäß BS 4825 Teil 3. Es ist entworfen Zur Verwendung mit kompatiblen Sanitär-Klemmverbindungen, sodass Prozessgeräte und Rohrleitungsabschnitte verbunden werden können und getrennt werden, ohne dass das Rohr zerschnitten oder neu geschweißt werden muss.
Dadurch eignet sich die Verbindung für Systeme, bei denen eine regelmäßige Inspektion, Reinigung, Komponentenaustausch usw. erforderlich ist Es ist eine Wartung der Ausrüstung erforderlich.
Edelstahl 316L / 1.4404 ist das Standardmaterial für Anwendungen, die eine höhere Korrosionsbeständigkeit erfordern hygienische Leistung. Es wird häufig für die Pharma-, Biotechnologie-, Molkerei-, Lebensmittel- und Hochreinheitsindustrie ausgewählt Prozesssysteme.
Als Alternative ist Edelstahl 304 für geeignete Anwendungen erhältlich, bei denen das Prozessmedium und Umgebungsbedingungen erfordern nicht die zusätzliche Korrosionsbeständigkeit von 316L.
Die Materialauswahl sollte auf dem Prozessmedium, den Reinigungschemikalien, der Betriebstemperatur und der Anwendbarkeit basieren Projektanforderungen.
Die Hygienic BS 4825 Ferrule verwendet eine hygienische Klemmverbindung, die mit einer kompatiblen Dichtung und Klemme funktioniert. Dies Durch die Konfiguration kann die Verbindung im Vergleich zur dauerhaften Verbindung relativ schnell montiert und demontiert werden Schweißverbindungen.
Für eine korrekte Abdichtung sollten Ferrule, Dichtung und Klemme als kompatibles Set mit passenden Abmessungen ausgewählt werden.
Der Zustand der inneren Oberfläche einer Sanitärhülse wirkt sich direkt auf die Produktretention und die Reinigungsleistung aus. AVM BS 4825 Ferrule verwendet eine glatte Innenfläche mit einer Standardoberfläche von Ra ≤ 0,8 μm.
Die glatte Bohrung reduziert Bereiche, in denen sich Prozessmedien ansammeln können, und unterstützt eine effektivere Reinigung und Entwässerung. Die Aderendhülse kann mit CIP- und SIP-Verfahren in Sanitärrohrsysteme integriert werden, sofern dies gewährleistet ist Die komplette Baugruppe und ihre Dichtungskomponenten sind für die angegebenen Reinigungs- und Sterilisationsbedingungen geeignet.
Für hochreine Anwendungen können Käufer vor der Produktion die erforderliche Oberflächenbeschaffenheit und Dokumentation festlegen.
Die AVM Hygienic BS 4825 Ferrule ist für Sanitärverarbeitungssysteme konzipiert, bei denen hygienische Konstruktion und Materialien erforderlich sind Kompatibilität, Oberflächenbeschaffenheit und Reinigungsfähigkeit sind wichtig. Produktkonfigurationen können entsprechend ausgewählt werden Anforderungen im Zusammenhang mit 3-A-Hygienestandards, EHEDG-Grundsätzen für hygienisches Design und FDA-Lebensmittelkontakt Materialanforderungen.
Die geltenden Konformitätsanforderungen hängen von der Edelstahlsorte, der Oberflächenbeschaffenheit, dem Dichtungsmaterial usw. ab vollständige Verbindungskonfiguration. AVM kann die jeweils gültige Dokumentation je nach Produkt bestätigen und Projektanforderungen.
Für Anwendungen in der Lebensmittel- und Milchverarbeitung kann die Ferrule gemäß den geltenden 3-A-Sanitärvorschriften spezifiziert werden Anforderungen unter Berücksichtigung glatter produktberührender Oberflächen, Reinigbarkeit und hygienischer Verbindung Design.
Die Aderendhülse kann insbesondere in Rohrleitungssysteme integriert werden, die nach den EHEDG-Grundsätzen für hygienisches Design konzipiert sind für Anwendungen, bei denen geringe Produktretention, effektive Reinigung und hygienische Prozessbedingungen erforderlich sind.
Für Lebensmittel- und Getränkeanwendungen mit Produktkontakt können geeignete Material- und Dichtungskonfigurationen vorhanden sein entsprechend den geltenden FDA-Anforderungen ausgewählt. Die spezifische FDA-Dokumentation sollte entsprechend bestätigt werden das mitgelieferte Material und die Dichtungskonfiguration.
| Artikel | Spezifikation |
| Produkt | Hygienische BS 4825-Zwinge |
| Standard | BS 4825 Teil 3 |
| Standardmaterial | Edelstahl 316L / 1.4404 |
| Optionales Material | Edelstahl 304 |
| Größenbereich | 1/2" – 8" |
| Oberflächenbeschaffenheit | Ra ≤ 0,8 μm |
| Verbindungstyp | Klemmhülse |
| Versiegelungsmethode | Kompatible Sanitärdichtung + Klemme |
| Reinigung | CIP/SIP-kompatibel |
| Hygienische Anforderungen | 3-A / EHEDG / FDA anwendbare Konfiguration |
| Anwendung | Hygienische und hochreine Rohrleitungssysteme |
Die folgenden Abmessungen beziehen sich auf gängige Aderendhülsengrößen für Sanitärrohranwendungen. Käufer sollten dies bestätigen Geben Sie vor der Bestellung den erforderlichen Rohraußendurchmesser und die Anschlussmaße an.
| Rohr-Außendurchmesser | Zwingenlänge | Flansch-Außendurchmesser |
| 1/2" (12,7 mm) | 21,5 mm | 25,4 mm |
| 1" (25,4 mm) | 21,5 mm | 50,5 mm |
| 2" (50,8 mm) | 21,5 mm | 64,0 mm |
| 3" (76,2 mm) | 21,5 mm | 91,0 mm |
| 4" (101,6 mm) | 21,5 mm | 119,0 mm |
| 6" (152,4 mm) | 28 mm | 167,0 mm |
Die Ferrule kann in hygienischen Prozessleitungen für den Flüssigkeitstransfer, Geräteverbindungen und saubere Prozesse verwendet werden Systeme. Dank der Klemmkonfiguration können verbundene Komponenten auch zur Inspektion und Wartung entfernt werden.
Zu den typischen Anwendungen gehören die Getränkeverarbeitung, die Herstellung flüssiger Lebensmittel, der Zutatentransfer und die Sanitärversorgung Systeme, bei denen Korrosionsbeständigkeit und reinigbare Rohrverbindungen erforderlich sind.
316L-Edelstahlhülsen eignen sich für Milch-, Sahne-, Joghurt- und andere Milchverarbeitungssysteme, bei denen Hygiene gewährleistet ist Anschlüsse und häufiges Reinigen gehören zur normalen Produktion.
Die Hygienic BS 4825 Ferrule kann in sanitären Brau- und Getränkeanlagen, einschließlich Rohrleitungen, installiert werden Verbindungen zwischen Tanks, Pumpen, Ventilen und anderen Prozesskomponenten.
Bei hochreinen Flüssigkeitssystemen sorgen die glatte Innenfläche und die hygienische Klemmverbindung für eine reinigbare Reinigung Rohrleitungsanordnung. Das endgültige Material, die Oberflächenbeschaffenheit, die Dichtung und das Reinigungsverfahren sollten entsprechend ausgewählt werden zur Prozessspezifikation.
Die Ferrule muss dem tatsächlichen Rohraußendurchmesser und den geltenden BS 4825-Abmessungen entsprechen. Allein die Nennrohrgröße sollten bei der Bestellung von Ersatzkomponenten nicht verwendet werden.
316L wird im Allgemeinen für anspruchsvolle Sanitär-, Pharma-, Biotechnologie- und Molkereianwendungen sowie für korrosionsempfindliche Werkstoffe bevorzugt Anwendungen. 304 kann in Betracht gezogen werden, wenn seine Korrosionsbeständigkeit für die Prozessumgebung ausreichend ist.
Eine Standardoberfläche von Ra ≤ 0,8 μm eignet sich für viele Sanitäranwendungen. Projekte mit strengerer Sauberkeit Die Anforderungen können gegebenenfalls eine glattere Oberflächenbeschaffenheit vorschreiben.
Eine Sanitärhülse erfordert eine kompatible Dichtung und Klemme, um die vollständige Verbindung herzustellen. Die Abmessungen und Das Material dieser Komponenten sollte gemeinsam überprüft werden, um eine ordnungsgemäße Montage und Abdichtung sicherzustellen.
Käufer sollten die erwarteten Reinigungschemikalien, Temperatur, Sterilisationsbedingungen und Betriebsbedingungen bereitstellen Umgebung bei der Auswahl der Ferrulen- und Dichtungskomponenten für CIP/SIP-Systeme.
AVM liefert BS 4825-Hygienehülsen für hygienische Rohrleitungsprojekte, die unterschiedliche Größen, Materialqualitäten und Oberflächenbeschaffenheit und Anschlusskonfigurationen.
Für ein Angebot und eine technische Bestätigung können Käufer den Rohraußendurchmesser, die Materialqualität, die Menge, die Oberflächenbeschaffenheit usw. angeben. Dichtungsanforderung und Anwendung.
Für Pharma-, Biotechnologie-, Lebensmittel-, Molkerei-, Getränke- und hochreine Projekte kann AVM dies bestätigen Produktkonfiguration und verfügbare technische Dokumentation gemäß den spezifischen Auftragsanforderungen.
Die Ferrule wurde gemäß den Anforderungen von BS 4825 Teil 3 für hygienische Ferrulen entwickelt und ist kompatibel Sanitär-Klemmrohrsysteme.
Das Standardmaterial ist Edelstahl 316L / 1.4404. Passend dazu ist auch Edelstahl 304 lieferbar Anwendungen.
Der mitgelieferte Größenbereich reicht von 1/2 bis 8 Zoll. Zu den gängigen Größen gehören 1/2", 1", 2", 3", 4" und 6". Die genauen Maße sollten angegeben werden vor der Bestellung anhand des erforderlichen Rohrstandards bestätigt werden.
Ja. Die Aderendhülse kann in Sanitärrohrsystemen der Pharma- und Biotechnologie eingesetzt werden, wenn das gewählte Material, Oberflächenbeschaffenheit, Dichtung und komplette Systemkonfiguration erfüllen die hygienischen Anforderungen des Projekts.
Die Ferrule kann gemäß den geltenden 3-A-, EHEDG- und FDA-bezogenen Anforderungen konfiguriert werden. Die genaue Einhaltung und Dokumentation hängen vom Material, der Oberflächenbeschaffenheit, der Dichtung und der spezifischen Produktkonfiguration ab. Käufer sollten Lassen Sie sich vor der Bestellung die erforderlichen Unterlagen von AVM bestätigen.
Die Standardoberflächenbeschaffenheit beträgt Ra ≤ 0,8 μm. Wenn das Projekt eine andere Oberflächenspezifikation erfordert, sollten Käufer dies tun Geben Sie bei der Angebotsanfrage die gewünschte Ausführung an.
Ja. Die Ferrule kann in CIP/SIP-kompatible Sanitärrohrsysteme integriert werden. Die komplette Verbindung Die gesamte Baugruppe, einschließlich Dichtung und Klemme, muss für die tatsächlichen Reinigungs- und Sterilisationsbedingungen geeignet sein.
Die Ferrule ist die Rohrverbindungskomponente. Je nach Projekt kann eine kompatible Schelle und Dichtung spezifiziert werden Anforderungen. Käufer sollten bestätigen, ob sie eine einzelne Aderendhülse oder eine komplette Verbindungsbaugruppe benötigen.
Edelstahl 316L wird im Allgemeinen für höhere Korrosionsbeständigkeit und anspruchsvolle Hygieneanwendungen empfohlen. Edelstahl 304 kann dort verwendet werden, wo das Prozessmedium und die Betriebsumgebung mit seinem Material kompatibel sind Eigenschaften.
