Mit einer kompakten Einzelsitzstruktur, produktberührenden Komponenten aus 316L-Edelstahl, glatten Innenflächen und Ob manueller oder pneumatischer Betrieb, das AVM Sanitary Einsitz-Absperrventil bietet eine praktische Lösung für Hygienische Flüssigkeitsisolierung in der Lebensmittel-, Getränke-, Molkerei-, Brauerei-, Pharma-, Biotechnologie-, Kosmetik- und Sanitärbranche chemische Verarbeitung.
Seine CIP/SIP-kompatible Konstruktion reduziert die Notwendigkeit einer häufigen Demontage und bietet FDA-konforme Dichtungsoptionen und Hygiene-Anschlussstandards ermöglichen die Integration des Ventils in verschiedene hygienische Verarbeitungssysteme.
Das AVM-Einsitz-Absperrventil ist in erster Linie zum Öffnen oder Schließen einer Prozessleitung konzipiert und sorgt für eine unkomplizierte Absperrung Möglichkeit, Geräte, Rohrleitungen, Tanks und Verarbeitungsabschnitte zu isolieren.
Aufgrund seines einfachen Funktionsprinzips eignet es sich für Anwendungen, bei denen eine zuverlässige Strömungsisolierung wichtiger ist als eine komplexe Flussführung.
Ein präzisionsgefertigter Ventilsitz sorgt zusammen mit der ausgewählten Sanitärdichtung für eine zuverlässige Abdichtung Schnittstelle. Dies trägt dazu bei, unerwünschte Leckagen bei geschlossenem Ventil zu minimieren, selbst wenn sich der Prozess ändert in Druck oder Temperatur innerhalb des angegebenen Betriebsbereichs.
Im Vergleich zu komplexeren Mehrsitzventilanordnungen bietet die Einzelsitzstruktur eine kompakte Konfiguration Das ist einfacher zu installieren und zu warten.
Es kann an Rohrleitungszweigen, Geräteein- und -auslässen, Tankanschlüssen und anderen Stellen eingesetzt werden Eine zuverlässige Isolierung ist erforderlich.
Der interne Strömungsweg ist so konzipiert, dass Toträume, in denen sich Produktrückstände, Reinigungsflüssigkeit oder Mikroorganismen befinden, minimiert werden könnte sich ansammeln.
Dies ist besonders wichtig bei Anwendungen, bei denen Produktionschargen häufig geändert werden oder strenge Anforderungen gelten Hygienekontrolle ist erforderlich.
Die Innenoberflächenbeschaffenheit kann Ra ≤0,4–0,8 μm erreichen, wobei Elektropolieren optional erhältlich ist. Eine glatte Oberfläche Hilft, Produktanhaftungen zu reduzieren und unterstützt eine effektivere Reinigung während CIP-Zyklen.
Der Ventilkörper und die internen produktberührenden Komponenten sind aus Edelstahl in Sanitärqualität gefertigt Für anspruchsvolle Hygieneanwendungen ist Edelstahl ASTM 316L / 1.4404 erhältlich.
Das Material bietet Korrosionsbeständigkeit gegenüber kompatiblen Prozessmedien und wiederholten Reinigungsmitteln.
Das Ventil ist für hygienische Verarbeitungssysteme konzipiert, die 3-A-Hygienestandards erfordern, während es in EPDM erhältlich ist. Silikon- und FKM-Dichtungen verwenden FDA-konforme Materialien.
Für Pharma-, Lebensmittel- und Getränkeanwendungen können Käufer die entsprechende Konfiguration entsprechend auswählen deren regulatorische und prozessbezogene Anforderungen.
Die stromlinienförmige Innenstruktur ermöglicht, dass Reinigungsflüssigkeiten während CIP-Vorgängen durch das Ventil strömen, was hilfreich ist Entfernen Sie Produktreste, ohne dass eine routinemäßige Demontage erforderlich ist.
Das Ventil kann für wiederholte Sterilisationszyklen konfiguriert werden, wobei die anwendbare Temperatur durch das Ventil bestimmt wird ausgewähltes Dichtungsmaterial und Ventilkonfiguration.
Die Ventilstruktur ermöglicht den Zugriff auf wichtige Verschleißkomponenten zur Inspektion und zum Austausch. Regelmäßige Dichtungskontrolle kann helfen, Verschleiß zu erkennen, bevor er die Prozesssicherheit beeinträchtigt.
Die Kombination aus einer einfachen Einzelsitzstruktur, austauschbaren Dichtungskomponenten und einer leicht zugänglichen Konstruktion hilft Verkürzen Sie die Wartungszeit im Vergleich zu komplizierteren Ventilbaugruppen.
Der manuelle Betrieb bietet eine unkomplizierte Lösung für Rohrleitungen, bei denen der Ventilwechsel vom Bediener vorgenommen wird und eine automatische Steuerung ist nicht erforderlich.
Eine normalerweise geschlossene Konfiguration hält das Ventil geschlossen, wenn keine pneumatische Steuerung angewendet wird, wodurch es geeignet ist für Prozesslinien, bei denen eine geschlossene Position als Standardbetriebszustand bevorzugt wird.
Eine normalerweise offene Konfiguration ermöglicht es dem Ventil, unter der definierten Standardbedingung geöffnet zu bleiben, und kann ausgewählt werden entsprechend der Prozessleitstrategie.
Die doppeltwirkende Konfiguration ermöglicht eine pneumatische Steuerung sowohl für den Öffnungs- als auch für den Schließvorgang Geeignet für automatisierte Produktionssysteme, die eine kontrollierte Ventilbewegung erfordern.
Optionale Positionsrückmeldungseinheiten, Steueroberteile, Magnetventile und intelligente Steuerungen ermöglichen dem AVM-Ventil dies an automatisierte Prozessleitsysteme angebunden werden.
| Parameter | Spezifikation |
| Produkt | Sanitäres Einsitz-Absperrventil |
| Marke | AVM |
| Ventiltyp | Sanitäres Absperr-/Hygiene-Absperrventil |

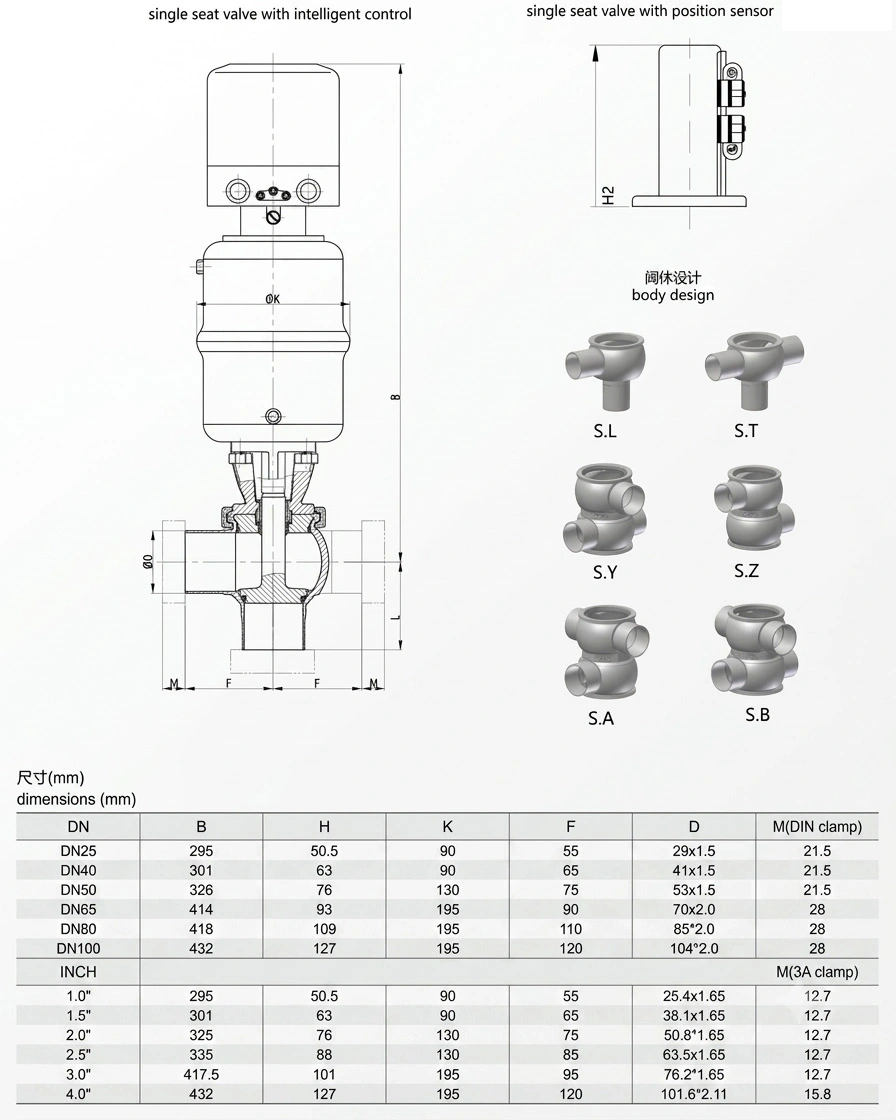

| Verfügbare Größen | DN10–DN100; spezifische Standardkonfiguration DN25–DN100 / 2"–4" |
| Körpermaterial | Edelstahl AISI 304 / ASTM 316L; 1.4404 |
| Interne Komponenten | Präzisionsgefertigter Edelstahl in Sanitärqualität |
| Interne Oberflächenbeschaffenheit | Ra ≤0,4–0,8 μm |
| Elektropolieren | Optional, Ra ≤0,4 μm |
| Dichtungsmaterialien | EPDM, PTFE, Silikon, FKM |
| Siegelkonformität | FDA-konforme Optionen in Lebensmittelqualität |
| Arbeitsdruck | Bis zu 10 bar, anpassbar; Standardkonfiguration bis 5 bar |
| Arbeitstemperatur | -10 °C bis 150 °C, je nach Konfiguration und Dichtungsmaterial |
| Betrieb | Manuell / Pneumatisch |
| Verbindungstypen | Klemme, Schweißnaht, Gewinde, Flansch |
| Standards | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Optionales Zubehör | Positionsrückmeldeeinheit, Steueroberteil, Magnetventil, intelligente Steuerung |
Klemmverbindungen ermöglichen eine schnelle Montage und bequeme Demontage und sind daher für die Sanitärverarbeitung geeignet Systeme, die eine häufige Inspektion oder Wartung erfordern.
Stumpfschweißverbindungen sorgen für eine dauerhafte Rohrleitungsverbindung mit weniger lösbaren Verbindungen und eignen sich für Hygienesysteme, bei denen reibungslose interne Übergänge wichtig sind.
Für kompatible Prozessgeräte und Rohrleitungslayouts können Gewinde- und Flanschkonfigurationen ausgewählt werden Es gelten unterschiedliche Installations- oder Wartungsanforderungen.
AVM kann das Ventil gemäß den gängigen Standards für Sanitäranschlüsse konfigurieren, darunter SMS, DIN 11851 und ASME BPE, RJT und IDF helfen Käufern dabei, das Ventil an bestehende Prozessleitungen anzupassen.
AISI 304 bietet eine praktische Option für geeignete Sanitäranwendungen, während Edelstahl 316L bevorzugt wird wo eine höhere Korrosionsbeständigkeit und anspruchsvolle Produktkontaktbedingungen erforderlich sind.
EPDM eignet sich für viele wasserbasierte und allgemeine Hygieneverarbeitungsanwendungen. Die endgültige Auswahl sollte basieren vom Prozessmedium und den Reinigungsbedingungen.
Silikon kann für Anwendungen ausgewählt werden, die eine geeignete Flexibilität und Temperaturbeständigkeit erfordern Prozesskompatibilität.
FKM bietet Beständigkeit gegen viele Öle, Chemikalien und Anwendungen mit höheren Temperaturen. Kompatibilität mit der tatsächlichen Verfahren und Reinigungsmedien sollten vor der Auswahl bestätigt werden.
PTFE kann dort spezifiziert werden, wo seine chemische Beständigkeit und seine Temperatureigenschaften für den vorgesehenen Zweck vorteilhaft sind Anwendung.
Edelstahlmaterialien und die entsprechende Materialdokumentation können mit dem angegebenen Ventil verglichen werden Konfiguration.
Kritische Abmessungen und Verbindungsschnittstellen werden überprüft, um die Kompatibilität mit den Rohrleitungen und Rohrleitungen des Kunden sicherzustellen Ausrüstung.
Drucktests werden durchgeführt, um die mechanische Integrität des Ventils unter festgelegten Testbedingungen zu überprüfen.
Das Dichtungssystem wird vor dem Versand auf Dichtheit geprüft, um die Absperrleistung zu überprüfen.
Der Zustand der inneren und äußeren Oberflächen wird gemäß den festgelegten Oberflächenanforderungen geprüft.
Manuelle und pneumatische Konfigurationen werden vor der Auslieferung auf ordnungsgemäßes Öffnen, Schließen und Betätigungselement überprüft.
Wird zum Isolieren von Milch, Sahne, flüssigen Milchprodukten und kompatiblen Reinigungslinien verwendet, bei denen strenge Hygiene- und Hygienevorschriften gelten Eine häufige CIP-Reinigung ist erforderlich.
Geeignet für hygienische Produktionslinien für flüssige Lebensmittel, die eine zuverlässige Isolierung an Verarbeitungsgeräten, Tanks usw. erfordern Rohrleitungsabschnitte.
Das Ventil kann in Getränke-, Bier- und Flüssigkeitsverarbeitungssystemen zur Isolierung und Ausrüstung von Produktlinien installiert werden Herunterfahren.
Für kompatible pharmazeutische Anwendungen, hygienische Oberflächenveredelung, Sanitärbau und CIP/SIP Fähigkeit zur Unterstützung kontrollierter Prozessumgebungen.
Die kompakte Einzelsitzkonfiguration kann zur hygienischen Flüssigkeitsisolierung in der Biotechnologie und im Labor eingesetzt werden Prozessanlagen, bei denen Reinigbarkeit und kontrollierter Durchfluss wichtig sind.
Geeignet für Systeme zur Verarbeitung kosmetischer Flüssigkeiten, die eine saubere Produkthandhabung und eine zuverlässige Rohrleitungsisolierung erfordern.
Wählen Sie das Ventil entsprechend dem vorhandenen Rohrdurchmesser, der erforderlichen Durchflusskapazität und dem Anschlussstandard aus. AVM Konfigurationen sind in einem breiten Sanitärgrößenbereich erhältlich.
Bestätigen Sie den tatsächlichen Arbeitsdruck und die Betriebstemperatur, bevor Sie das Ventilgehäuse und die Dichtungskonfiguration auswählen. Die maximal anwendbare Temperatur hängt von den ausgewählten Materialien ab.
Wählen Sie je nach Prozessmedium, Reinigungschemikalien, Sterilisationsbedingungen usw. EPDM, PTFE, Silikon oder FKM. und erwartete Betriebstemperatur.
Wählen Sie den manuellen Betrieb für eine einfache lokale Isolierung oder den pneumatischen Betrieb, wenn das Ventil integriert werden muss ein automatisiertes Produktionssystem.
Geben Sie den erforderlichen Verbindungstyp und Standard an, z. B. Tri-Clamp, Schweißnaht, Gewinde, Flansch, DIN 11851, SMS, IDF, RJT. oder ASME BPE.
Die Einzelsitzkonfiguration bietet eine praktische Lösung, wenn die Hauptanforderung ein zuverlässiges Öffnen und Schließen ist Verschließen statt aufwändiger Medientrennung oder Strömungsumlenkung.
Das minimierte Totraumdesign, die glatte Innenoberfläche und die CIP/SIP-Kompatibilität tragen dazu bei, Produktrückstände zu reduzieren Vereinfachen Sie die hygienische Wartung.
AVM bietet verschiedene Gehäusematerialien, Dichtungsoptionen, Verbindungsstandards, Betriebsmethoden und Automatisierungszubehör passend zu unterschiedlichen Verarbeitungsumgebungen.
Pneumatikantriebe, Positionsrückmeldung, Magnetventile, Steuerköpfe und intelligente Steuerungen ermöglichen es dem Ventil in moderne automatisierte Verarbeitungssysteme integriert werden.
Es wird hauptsächlich zum Isolieren oder Öffnen eines einzelnen Prozessflusspfads in hygienischen Rohrleitungssystemen verwendet. Typische Anwendungen Dazu gehören die Isolierung von Geräten, Tankverbindungen, Rohrleitungsabschnitte und die Abschaltung von Prozessleitungen.
Ein Einsitz-Absperrventil dient hauptsächlich der einfachen Strömungsabsperrung. Ein vermischungssicheres Ventil verwendet mehrere Dichtsitze und eine Leckagekammer zur Trennung zweier Prozessmedien und zur Reduzierung des Kreuzkontaminationsrisikos.
Ja. Das Sanitärdesign unterstützt die CIP-Reinigung und kann entsprechend für wiederholte Sterilisationszyklen konfiguriert werden die ausgewählten Ventil- und Dichtungsmaterialien.
Edelstahl 316L wird aufgrund seiner Eigenschaften im Allgemeinen für anspruchsvolle hygienische Anwendungen mit Produktkontakt bevorzugt Korrosionsbeständigkeit und Hygieneleistung.
Ja. AVM bietet normalerweise geschlossene, normalerweise offene und doppeltwirkende pneumatische Antriebskonfigurationen Automatisierungszubehör.
Der insgesamt spezifizierte Bereich ist DN10–DN100, mit Standardkonfigurationen einschließlich DN25–DN100 und 2"–4". Das genaue Die verfügbare Größe sollte entsprechend der ausgewählten Anschluss- und Ventilkonfiguration bestätigt werden.
Die allgemeine Spezifikation erlaubt bis zu 10 bar mit individueller Anpassung, während die Standardkonfiguration bis zu 5 bar beträgt Bar. Der tatsächliche Druckwert sollte für das ausgewählte Modell bestätigt werden.
Ja. Zu den verfügbaren Optionen gehören SMS, DIN 11851, ASME BPE, RJT, IDF sowie Klemme, Schweißung, Gewinde und Flansch Verbindungskonfigurationen.
Wenn Ihre Produktionslinie eine kompakte, hygienische und wartbare Lösung für eine zuverlässige Rohrleitungsisolierung benötigt, ist die AVM Das Sanitär-Einsitz-Absperrventil bietet eine flexible Konfiguration für unterschiedliche Prozessbedingungen.
Senden Sie AVM Ihre Rohrleitungsgröße, Ihr Prozessmedium, Ihren Druck, Ihre Temperatur, Ihre Dichtungsanforderungen, Ihren Anschlussstandard und Ihr Handbuch oder Anforderungen an den pneumatischen Betrieb, um die geeignete Ventilkonfiguration für Ihre Anwendung zu ermitteln.
