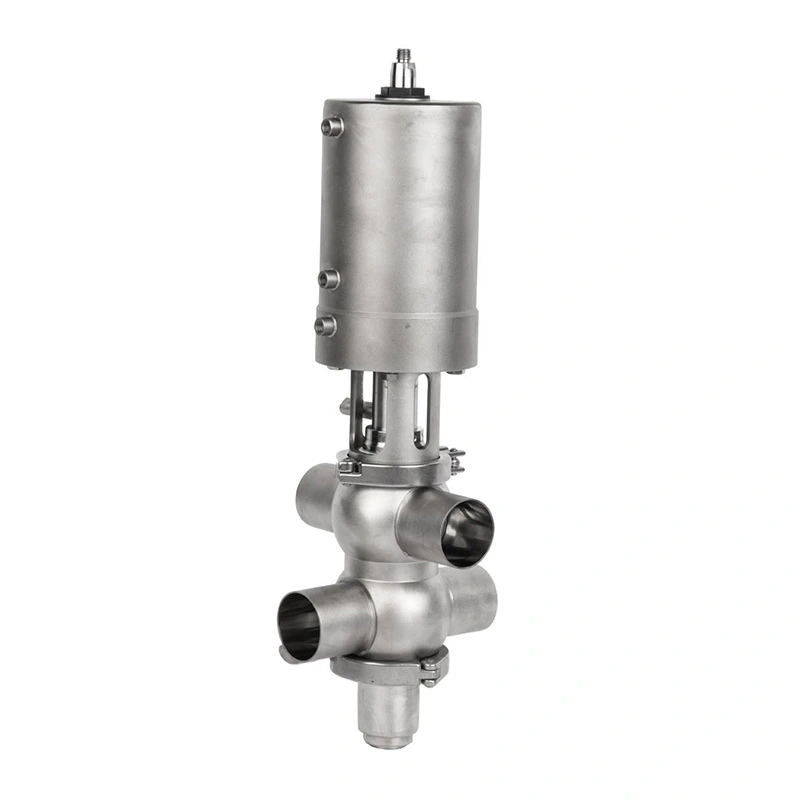

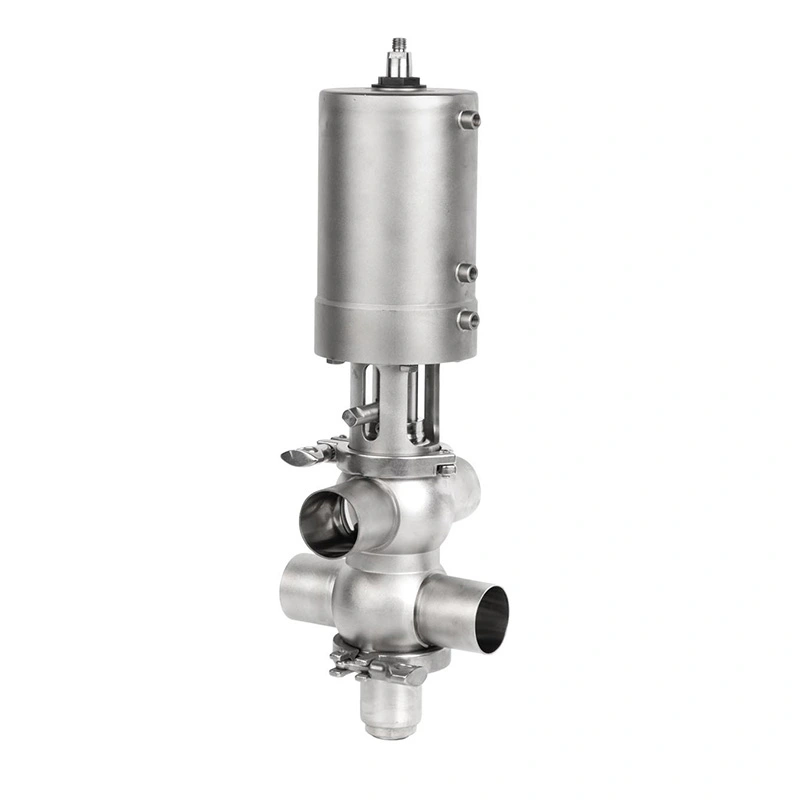

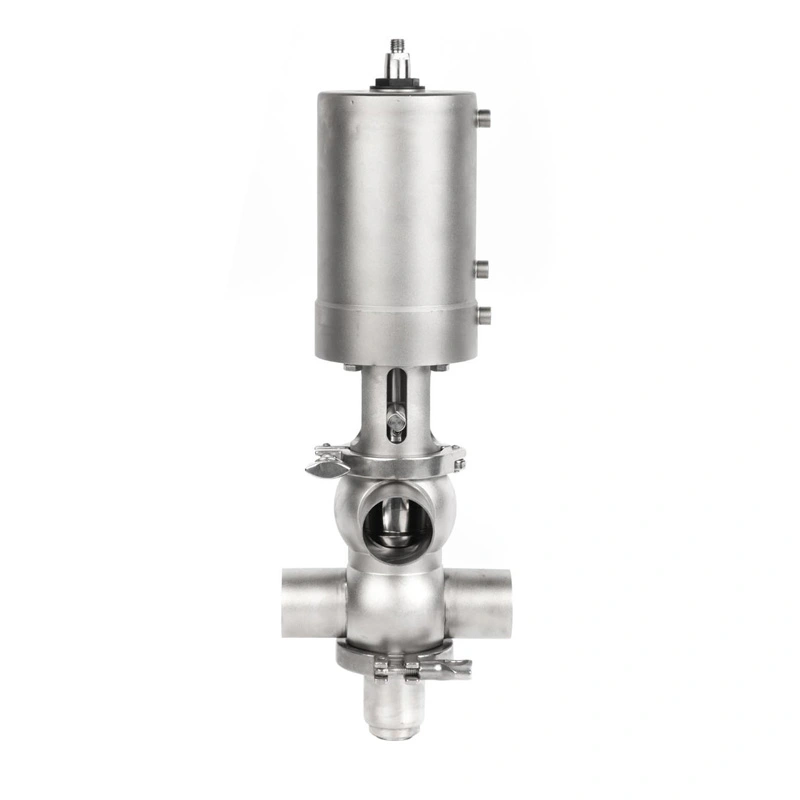

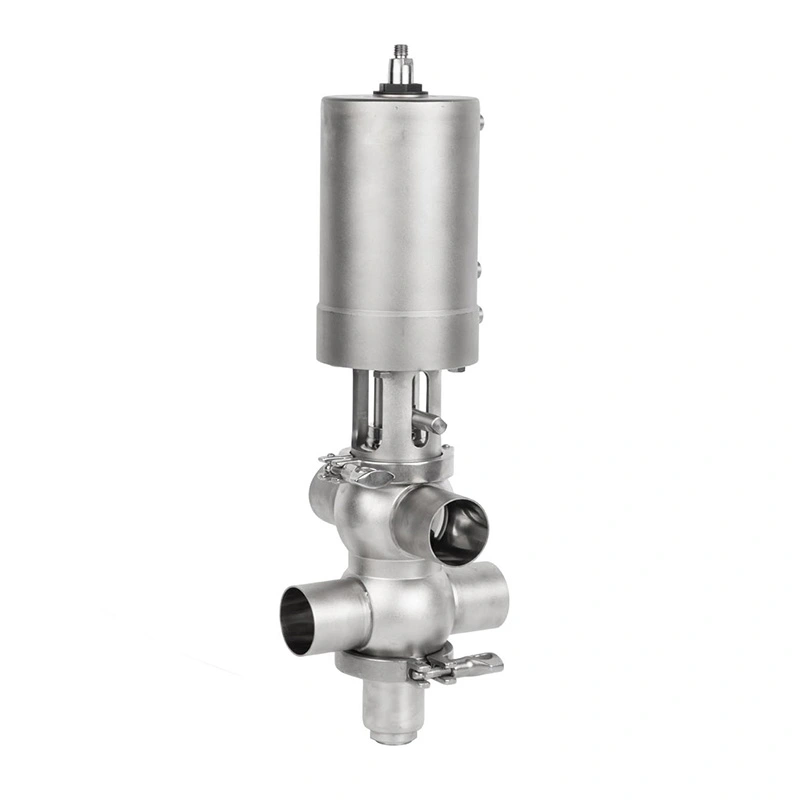

Im Vergleich zu herkömmlichen Einsitzventilanordnungen bietet das AVM Sanitary Intelligent Double-Seat Mixproof Valve kann das Rohrleitungsdesign vereinfachen, die Anzahl der erforderlichen Ventile reduzieren und die gleichzeitige Produktverarbeitung unterstützen CIP-Reinigung. Es eignet sich für anspruchsvolle Anwendungen in der Lebensmittel- und Getränkeindustrie, Molkerei, Brauerei, Pharmazeutik, Biotechnologie und andere hygieneverarbeitende Industrien.
Bei der hygienischen Verarbeitung ist es wichtiger, Produktvermischungen zu verhindern, als nur den Durchfluss zu kontrollieren. Ein Ventilfehler, Eine beschädigte Dichtung oder ein unvollständiger Reinigungsprozess können zu Kreuzkontaminationen, Produktionsausfällen, Produktverlusten usw. führen. und zusätzliche Wartungskosten.
Das doppelsitzige vermischungssichere Design von AVM geht diesen Risiken entgegen, indem es eine kontrollierte Leckagekammer zwischen zwei Sitzen schafft unabhängige Dichtungspunkte. Wenn eine Dichtung undicht wird, wird das Medium eher in den atmosphärischen Abfluss geleitet als die entgegengesetzte Prozesslinie zu betreten.
Dieses Design bietet Käufern eine praktische Kombination aus Medientrennung, Leckageerkennung, hygienischer Reinigung, Automatisierungskompatibilität und Prozesseffizienz.

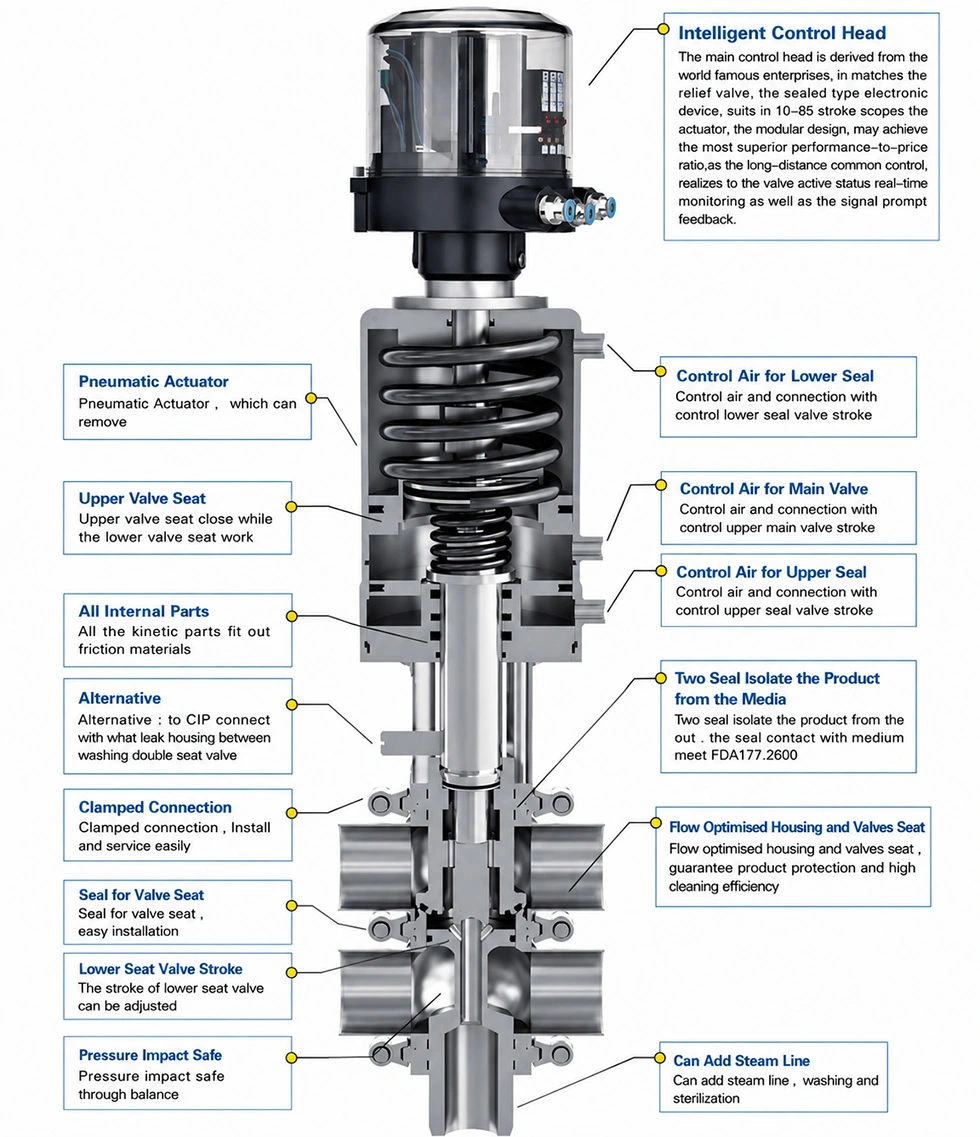

Das Ventil verfügt über zwei unabhängige Sitzdichtungen. Wenn das Ventil geschlossen ist, isolieren die obere und untere Dichtung zwei Prozessmedien und bilden zwischen sich einen Leckageraum.
Unter normalen Betriebsbedingungen bleiben beide Dichtungen geschlossen und die beiden Medien bleiben vollständig getrennt.
Die Zwischenleckagekammer ist mit einem atmosphärischen Abfluss verbunden. Wenn einer der Dichtungspunkte versagt, liegt ein Leck vor Medium gelangt in die Kammer und wird über den Leckageauslass abgeführt.
Dies bietet einen wichtigen Sicherheitsvorteil: Ein Dichtungsversagen kann erkannt werden, bevor das austretende Medium den Behälter erreicht gegenüberliegende Produktlinie.
Eine sichtbare Leckage am Abfluss kann auch ein sofortiger Hinweis darauf sein, dass eine Inspektion oder ein Austausch der Dichtung erforderlich ist erforderlich.
Das AVM Mixproof Valve ist für CIP (Clean-in-Place) konzipiert und unterstützt Sterilisationsprozesse, ohne dass dies erforderlich ist routinemäßige Demontage.
Der obere und untere Ventilschaft sowie die Leckagekammer können im Rahmen des Prozesszyklus gereinigt und sterilisiert werden. Dies trägt dazu bei, den manuellen Reinigungsaufwand zu reduzieren und die allgemeine Hygienezuverlässigkeit zu verbessern.
Zwei unabhängige Dichtungspositionen trennen unterschiedliche Prozessmedien und reduzieren das Risiko von Produkt-zu-Produkt-bzw Kreuzkontamination zwischen Produkt und CIP.
Dadurch eignet sich das Ventil besonders für Produktionslinien, in denen unterschiedliche Produkte oder Reinigungsflüssigkeiten verarbeitet werden das gleiche Rohrleitungssystem.
Durch die vermischungssichere Konfiguration können Produktions- und CIP-Vorgänge gleichzeitig in unterschiedlichen Fließwegen stattfinden Zeit.
Dies kann Produktionsunterbrechungen reduzieren und die Geräteauslastung im Vergleich zu herkömmlichen Ventilen verbessern Vereinbarungen, die umfangreichere Prozessstillstände erfordern.
Ein vermischungssicheres Doppelsitzventil kann die funktionelle Anordnung von zwei oder mehr herkömmlichen Einsitzventilen ersetzen geeignete Rohrleitungskonfigurationen.
Dies trägt dazu bei, die Installationskomplexität zu reduzieren, Platz zu sparen und eine größere Flexibilität bei der hygienischen Gestaltung zu bieten Prozesssysteme.
Glatte produktberührende Oberflächen und ein totraumarmes Design tragen dazu bei, Bereiche zu reduzieren, in denen sich Produktrückstände oder Mikroorganismen ansammeln könnte sich ansammeln.
Die hygienische Konstruktion unterstützt außerdem eine effiziente CIP-Reinigung und trägt zur Aufrechterhaltung gleichbleibender Prozessbedingungen bei.
Für automatisierte Verarbeitungslinien bietet AVM optional intelligente Steuerungen und Positionssensoren an.
Dieses Zubehör kann in automatisierte Ventilsteuerungssysteme integriert werden, um eine zuverlässige Ventilpositionierung zu gewährleisten Verbesserung der Prozessüberwachung.
AVM bietet das intelligente Doppelsitz-Vermischungsventil für Sanitäranlagen mit mehreren passenden Anschlusskonfigurationen an unterschiedliche hygienische Rohrleitungsanforderungen.
Tri-Clamp-Verbindungen werden häufig in hygienischen Rohrleitungen für Lebensmittel, Milchprodukte, Getränke, Pharmazeutika und Biotechnologie eingesetzt Systeme. Das Design unterstützt eine bequeme Installation, Inspektion und Wartung.
Stumpfschweißverbindungen sorgen für eine dauerhafte hygienische Verbindung mit einem glatten Innenübergang. Sie sind geeignet für Prozesslinien, bei denen die Minimierung von Spalten und die Aufrechterhaltung der Sauberkeit der Rohrleitungen Priorität haben.
Flanschkonfigurationen eignen sich für Prozesssysteme, die robuste und praktische mechanische Verbindungen erfordern Geräteintegration.
Gewindekonfigurationen können für kompatible hygienische Rohrleitungsanordnungen verwendet werden, bei denen eine kompakte Installation erforderlich ist eine bequeme Verbindung erforderlich.
Hinweis: Der geeignete Anschlusstyp sollte entsprechend der vorhandenen Rohrleitungsnorm, dem Prozessmedium usw. ausgewählt werden. Druckanforderungen und Installationsbedingungen.
| Artikel | Spezifikation |
| Produkt | Intelligentes, doppelsitziges, vermischungssicheres Sanitärventil |
| Marke | AVM |
| Ventilgröße | DN40–DN100 |
| Maximaler Arbeitsdruck | Bis zu 5 bar |
| Arbeitstemperatur | -10°C bis +135°C, je nach Dichtungsmaterial |
| Produktkontaktmaterial | SS316L |
| Material, das nicht mit dem Produkt in Berührung kommt | SS304 |
| Verbindungstypen | Tri-Clamp, Stumpfschweißung, Flansch, Gewinde |
| Dichtungsmaterialien | EPDM, FKM, Silikon |
| Siegelkonformität | FDA 177.2600-konforme Dichtungsmaterialien |
| Reinigung | CIP |
| Sterilisation | SIP / Nennsterilisationstemperatur |
| Optionales Zubehör | Intelligente Steuerung, Positionssensor |
Die produktberührenden Komponenten sind aus Edelstahl SS316L gefertigt und bieten eine geeignete Materiallösung für hygienische Verarbeitungsumgebungen, in denen Korrosionsbeständigkeit und Reinigbarkeit wichtig sind.
Komponenten, die nicht mit dem Produkt in Berührung kommen, bestehen aus Edelstahl SS304 und sorgen für ein ausgewogenes Verhältnis zwischen mechanischer Leistung und Gesamtkosten für die Ausrüstung.
Die Materialkonfiguration ist so konzipiert, dass sie den Anforderungen hygienischer Prozessanlagen gerecht wird und gleichzeitig erhalten bleibt zuverlässiger Betrieb bei wiederholten Reinigungs- und Produktionszyklen.
AVM bietet EPDM-, FKM- und Silikon-Dichtungsoptionen entsprechend den Anforderungen verschiedener Prozessmedien und Betriebsbedingungen.
Die verfügbaren Dichtungsmaterialien entsprechen den Anforderungen der FDA 177.2600 und sind daher für Anwendungen geeignet, bei denen Die Elastomerkonformität ist ein wichtiger Kaufaspekt.
Das endgültige Dichtungsmaterial sollte entsprechend dem Prozessmedium, der Betriebstemperatur und der Reinigung ausgewählt werden Chemikalien, Sterilisationsbedingungen und erforderliche Lebensdauer.
Für automatisierte Produktionslinien kann das AVM Sanitary Intelligent Double-Seat Mixproof Valve optional ausgestattet werden intelligente Steuerungskomponenten.
Die intelligente Steuerung unterstützt den automatisierten Ventilbetrieb, während der Positionssensor die Ventilposition ermitteln kann Rückmeldung an das Steuerungssystem.
Dadurch eignet sich das Ventil für die Integration in automatisierte hygienische Verarbeitungssysteme mit präzisem Ventil Sequenzierung, Prozessüberwachung und weniger manuelle Eingriffe sind erforderlich.
Das Ventil kann in hygienischen Produktleitungen eingesetzt werden, in denen verschiedene Getränke, flüssige Lebensmittel oder Reinigungslösungen transportiert werden müssen während der Produktion getrennt bleiben.
Molkereien erfordern eine strenge Kontrolle der Produktverunreinigung und der Reinigungsprozesse. Die Doppelsitzstruktur bietet eine effektive Lösung zur Trennung von Milchprodukten aus CIP-Flüssigkeiten.
Brauprozesse erfordern mehrere flüssige Medien und häufige Reinigungszyklen. Das AVM Mixproof Valve kann zur Verbesserung beitragen ermöglichen eine Trennung der Fließwege und unterstützen automatisierte Reinigungsvorgänge.
Die pharmazeutische Produktion erfordert hohe Standards an Sauberkeit, Prozesskontrolle und Kontaminationsvermeidung. Die Durch die hygienische Konstruktion und die CIP/SIP-Fähigkeit ist das Ventil für kompatible pharmazeutische Prozesssysteme geeignet.
Biotechnologische Prozesse erfordern häufig eine kontrollierte Medienhandhabung und strenge Hygienebedingungen. Der Doppelsitz Das Dichtungsdesign trägt dazu bei, die Trennung zwischen verschiedenen Prozessflüssigkeiten aufrechtzuerhalten.
Die Auswahl des richtigen vermischungssicheren Ventils erfordert mehr als nur die Auswahl der Ventilgröße. Käufer sollten Folgendes bestätigen Parameter bei AVM:
1. Rohrleitungsgröße: DN40–DN100
2. Prozessmedium: Produkt, Wasser, CIP-Lösung oder eine andere kompatible Flüssigkeit
3. Arbeitsdruck: maximal bis 5 bar
4. Betriebstemperatur: -10 °C bis +135 °C, abhängig von der Dichtungsauswahl
5. Dichtungsmaterial: EPDM, FKM oder Silikon
6. Anschlussstandard: Tri-Clamp, Butt Weld, Flansch oder Gewinde
7. Reinigungsmethode: CIP-Anforderungen
8. Sterilisationsanforderungen: SIP und Nennsterilisationstemperatur
9. Automatisierungsanforderungen: intelligente Steuerung und/oder Positionssensor
10. Materialanforderungen: produktberührende Teile aus SS316L und nicht produktberührende Teile aus SS304
Die Angabe dieser Parameter vor der Bestellung hilft AVM dabei, die richtige Ventilkonfiguration und Abdichtung zu empfehlen Lösung.
| Vergleich | AVM Doppelsitz-Vermischungsventil | Konventionelle Einzelsitzventilanordnung |
| Medientrennung | Doppelte unabhängige Dichtungsstruktur | Hängt von mehreren Ventilen und Rohrleitungen ab |
| Schutz vor Kreuzkontaminationen | Die Leckagekammer sorgt für eine kontrollierte Entladung | Größere Abhängigkeit von der Ventilanordnung |
| Produktion + KVP | Unterstützt geeignete gleichzeitige Operationen | Erfordert oft zusätzliche Isolierung |
| Leckageerkennung | Atmosphärische Leckagekammer | Hängt vom Systemdesign ab |
| Ventilmenge | Kann in geeigneten Anwendungen mehrere Einsitzventile ersetzen | Möglicherweise sind weitere Ventile erforderlich |
| Reinigung | CIP-fähiges Hygienedesign | Hängt von der individuellen Ventilkonfiguration ab |
| Automatisierung | Optionaler intelligenter Controller und Positionssensor | Abhängig vom gewählten Steuerungssystem |
| Komplexität der Installation | Kann geeignete Rohrleitungsanordnungen vereinfachen | Möglicherweise sind mehr Ventile und Anschlüsse erforderlich |
AVM konzentriert sich auf hygienische Prozessventillösungen, die auf die tatsächlichen Anforderungen in der Lebensmittel-, Getränke-, Molkereiindustrie zugeschnitten sind. Pharmazeutische, Brauerei- und biotechnologische Verarbeitungssysteme.
Das intelligente doppelsitzige vermischungssichere Sanitärventil kombiniert eine produktberührende Konstruktion aus SS316L und ist unabhängig Doppelsitzabdichtung, atmosphärische Leckageerkennung, CIP/SIP-Kompatibilität und optionale intelligente Steuerung.
Für Käufer, die einen zuverlässigen Hersteller und Lieferanten von vermischungssicheren Sanitärventilen suchen, kann AVM Ventile anbieten Konfigurationen basierend auf Rohrleitungsgröße, Verbindungstyp, Prozessmedium, Dichtungsmaterial, Betriebsbedingungen usw Automatisierungsanforderungen.
Ein hygienisches Doppelsitz-Vermischungsventil ist ein hygienisches Prozessventil, das zur Trennung zweier unterschiedlicher Prozessmedien entwickelt wurde innerhalb desselben Ventilkörpers. Zwei unabhängige Dichtungen erzeugen eine Leckagekammer zwischen den Medienpfaden, um die Leckage zu reduzieren Risiko einer Kreuzkontamination.
Bei Ausfall einer Dichtung gelangt das austretende Medium in die Zwischenleckagekammer und wird durch diese abgeführt atmosphärischer Leckageauslass. Dadurch wird verhindert, dass austretendes Medium direkt in die gegenüberliegende Prozessleitung gelangt liefert einen sichtbaren Hinweis auf ein mögliches Dichtungsproblem.
Ja. Das Ventil ist für die CIP-Reinigung ausgelegt und ermöglicht die Reinigung relevanter interner Durchflussbereiche, Ventilschäfte und Leckagen Die Kammer kann im Rahmen des Reinigungsprozesses ohne routinemäßige Demontage gereinigt werden.
Ja. Das hygienische Design, das Produktkontaktmaterial SS316L, die CIP/SIP-Fähigkeit und die optionale automatische Steuerung machen es möglich Das Ventil eignet sich für kompatible pharmazeutische Verarbeitungsanwendungen. Das Gesamtsystem sollte evaluiert werden entsprechend den spezifischen hygienischen und behördlichen Anforderungen des Kunden.
AVM bietet Dichtungsmaterialien aus EPDM, FKM und Silikon an. Das geeignete Material hängt vom Prozessmedium ab, Temperatur, Reinigungschemikalien und Sterilisationsbedingungen.
Der Standardgrößenbereich liegt zwischen DN40 und DN100. Käufer sollten die erforderliche Größe entsprechend dem Pipeline-Durchfluss bestätigen Geschwindigkeit, Verbindungsstandard und Prozessanforderungen.
Der maximale Arbeitsdruck beträgt bis zu 5 bar. Der tatsächliche Betriebsdruck sollte entsprechend der Auswahl bestätigt werden Ventilkonfiguration und Einsatzbedingungen.
Ja. AVM bietet optional intelligente Steuerungen und Positionssensoren für die Integration in automatisierte Prozesssysteme und Ventilstellungsüberwachung.
Wenn Ihre Prozesslinie zwei unterschiedliche Medien verarbeiten und gleichzeitig das Risiko einer Kreuzkontamination minimieren muss, ist die AVM Sanitary Das intelligente Doppelsitz-Vermischungsventil bietet eine praktische Lösung für die hygienische Durchflussisolierung.
Senden Sie AVM Ihre Rohrleitungsgröße, Ihr Prozessmedium, Ihren Arbeitsdruck, Ihre Betriebstemperatur, Ihren Anschlusstyp und Ihre Dichtung Anforderungen, CIP/SIP-Bedingungen und Automatisierungsanforderungen. AVM kann Ihnen dabei helfen, ein geeignetes vermischungssicheres Ventil zu finden Konfiguration für Ihr Sanitärverarbeitungssystem.
