Im Gegensatz zu herkömmlichen Zwei-Wege-Membranventilen, die nur eine einfache Ein-/Aus-Steuerung ermöglichen, ermöglicht die Drei-Wege-Konfiguration dies Bediener können den Prozessfluss zwischen verschiedenen Pipelines umleiten, kombinieren oder auswählen. Das Diaphragma erzeugt eine vollständige Barriere zwischen dem Prozessmedium und dem Betriebsmechanismus, die dabei hilft, Verunreinigungen und externe Leckagen zu verhindern Unterstützung einer zuverlässigen CIP- und SIP-Reinigung.
Das Sanitär-3-Wege-Membranventil ist aus 316L-Edelstahl mit glatter, elektropolierter Oberfläche gefertigt Sie verfügen über produktberührende Oberflächen und können mit manueller oder pneumatischer Betätigung für unterschiedliche Prozesssteuerungen ausgestattet werden Anforderungen.
Die Struktur mit drei Anschlüssen ermöglicht es dem AVM-Ventil, mehrere Prozesswege von einer einzigen Ventilbaugruppe aus zu verwalten. Abhängig von der gewählten Gehäusekonfiguration und Betriebsposition kann das Ventil Flüssigkeit von einem Einlass zu einem leiten entweder einen Auslass oder kombinieren Sie den Fluss aus verschiedenen Leitungen in einem gemeinsamen Auslass.
Diese Konfiguration ist besonders nützlich, wenn Produktionssysteme eine häufige Auswahl von Zutaten und Medien erfordern Umfüllen, Rohrleitungswechsel oder Chargenwechsel, ohne dass mehrere einzelne Absperrventile installiert werden müssen.

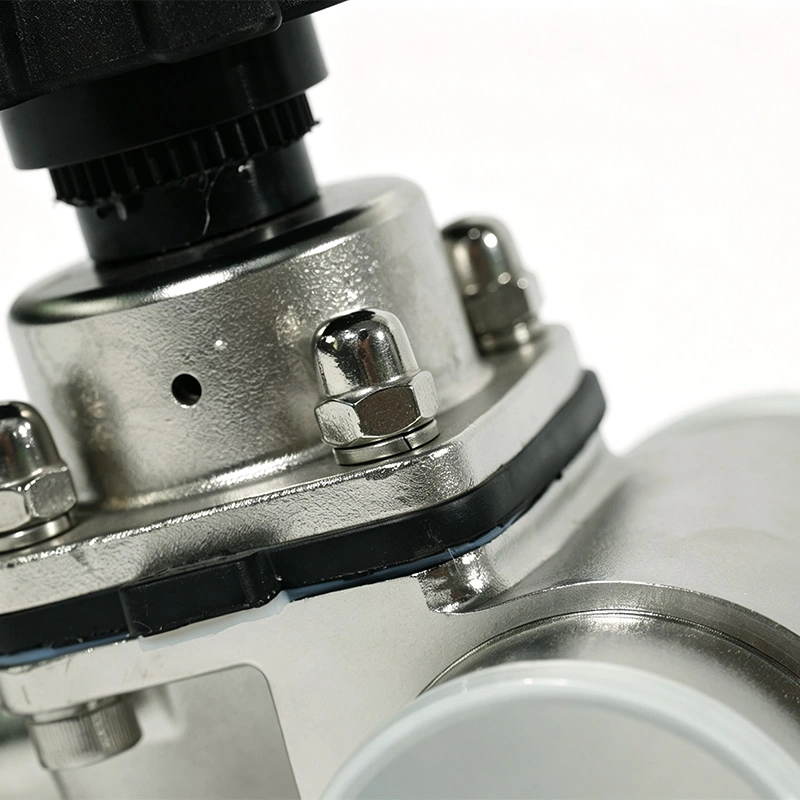

Die flexible Membran trennt die Prozessflüssigkeit vom Ventilschaft und dem Stellantrieb und erzeugt so eine Kontaminationsresistente Dichtungsbarriere. Dieses Design macht eine herkömmliche Verpackung um den Vorbau überflüssig und trägt dazu bei, Prozesslecks bei wiederholten Schaltvorgängen zu verhindern.
Die glatte Innengeometrie reduziert außerdem Bereiche, in denen Flüssigkeit eingeschlossen bleiben kann, und erleichtert so die Reinigung verbesserte Produktrückgewinnung.

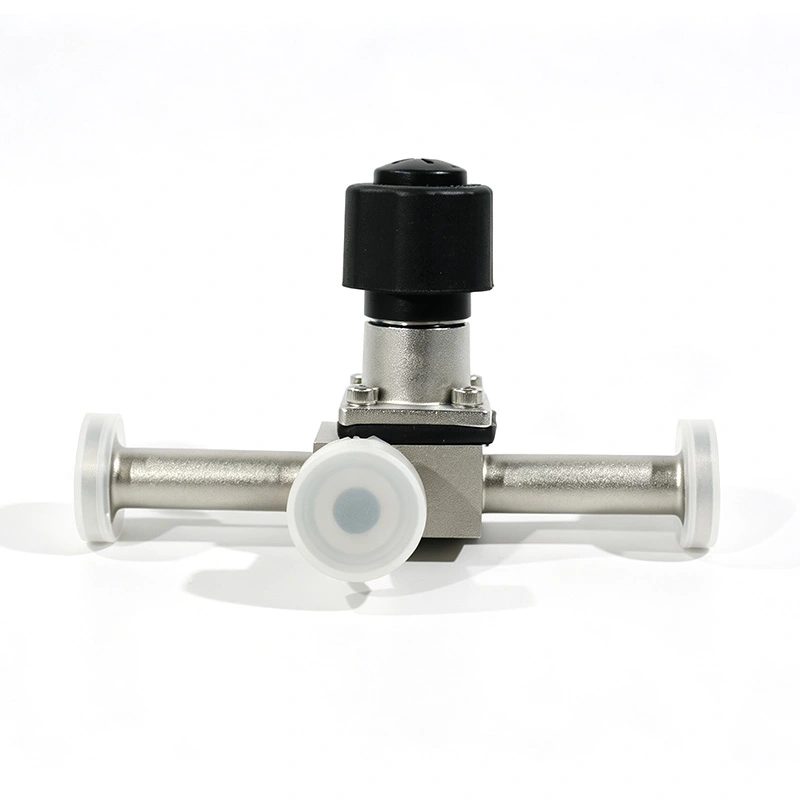

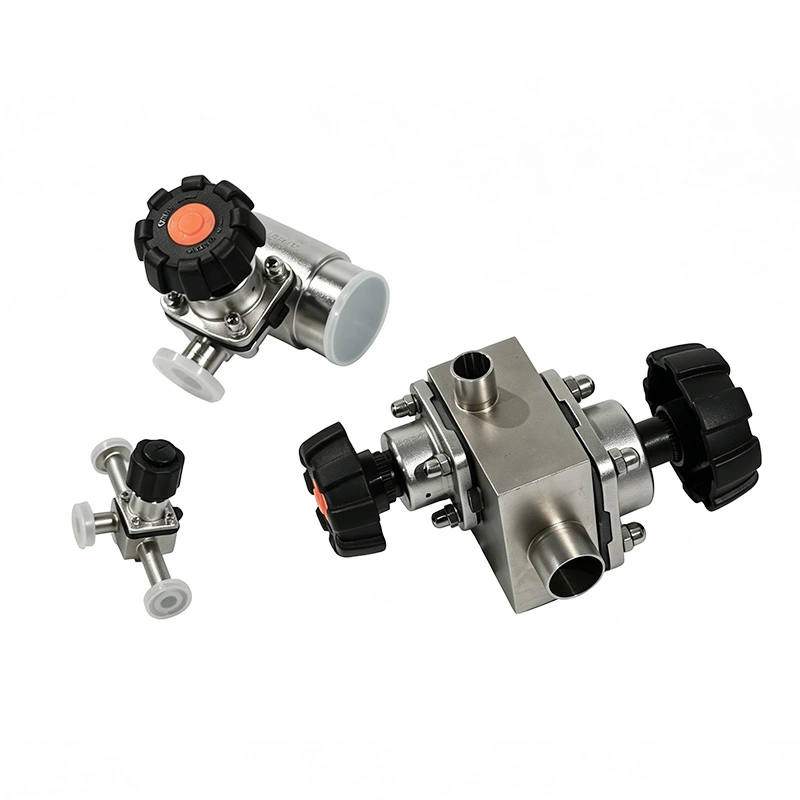

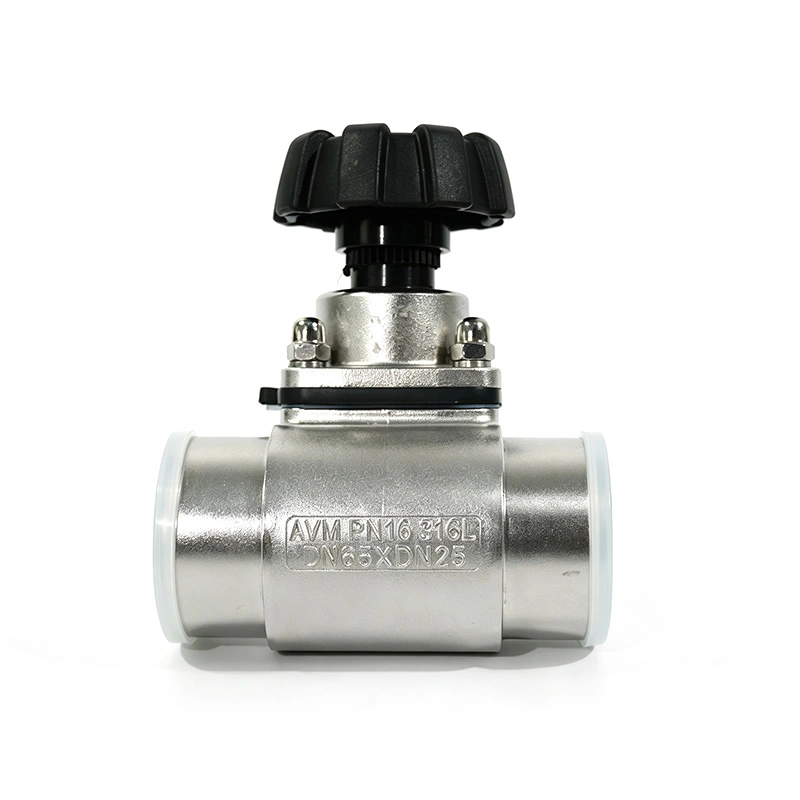

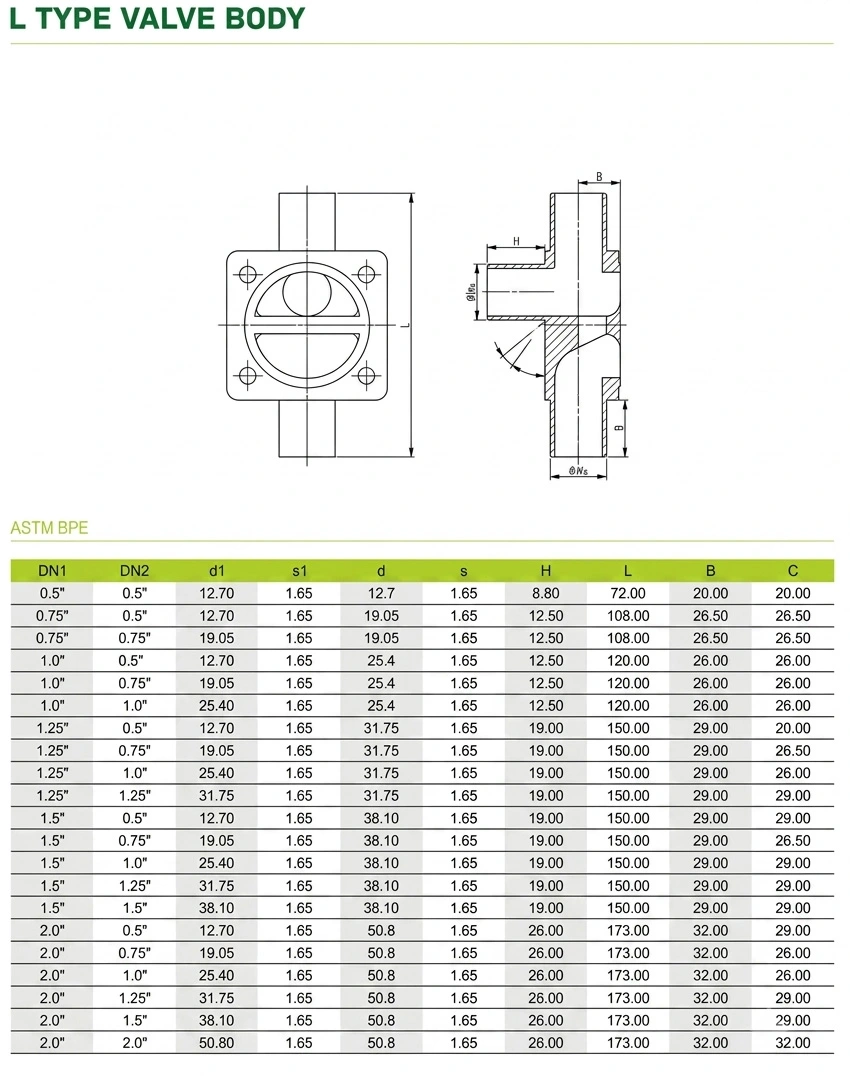

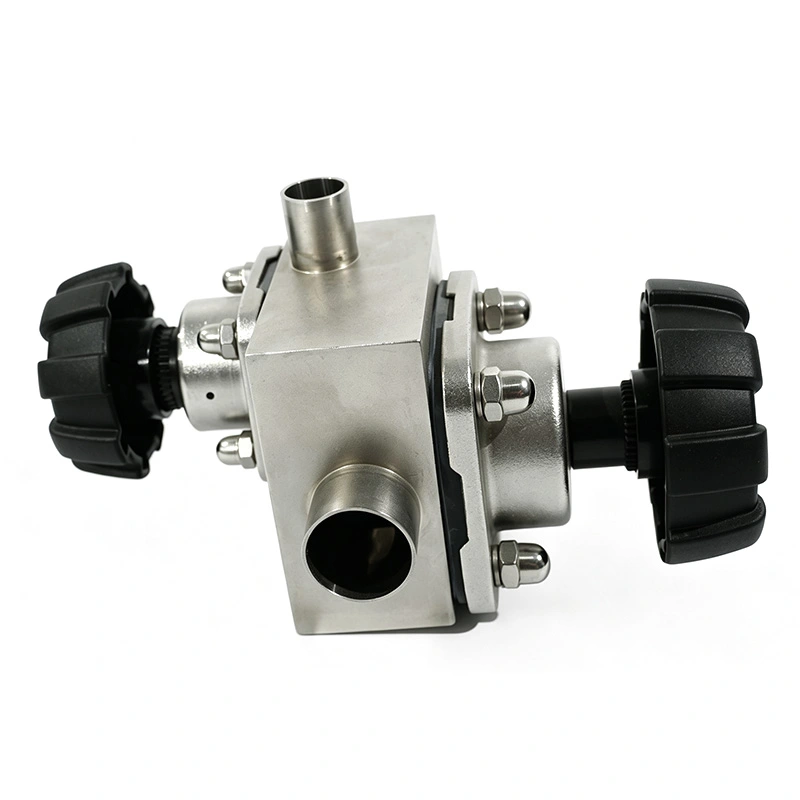

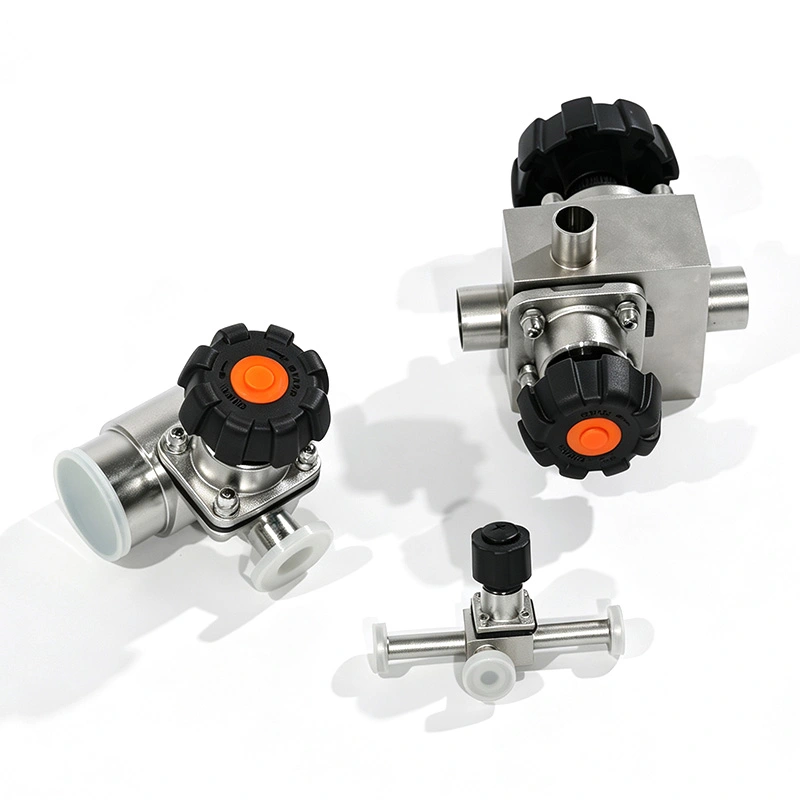

Das AVM Sanitary 3-Wege-Membranventil ist in den Ausführungen T-Körper und L-Körper erhältlich, um sich an unterschiedliche Strömungsführungen anzupassen Anforderungen. Die T-Körper-Konfiguration eignet sich zum Verteilen oder Kombinieren von Strömungen zwischen drei verbundenen Geräten Rohrleitungen, während die L-Körper-Konfiguration besser für Anwendungen geeignet ist, bei denen eine Richtungsumschaltung erforderlich ist zwei Strömungswege.
Sanitäre Tri-Clamp- oder Stumpfschweißverbindungen vereinfachen Installation und Wartung. Produktberührende Oberflächen können sein elektropoliert auf Ra ≤ 0,4 μm, was zur Reduzierung der Rückstandsretention und zur Unterstützung einer hygienischen Produktion beiträgt.
Das Ventil ist mit CIP- und SIP-Verfahren kompatibel und eignet sich daher für Produktionslinien, in denen häufig gereinigt wird und Sterilisation sind erforderlich.

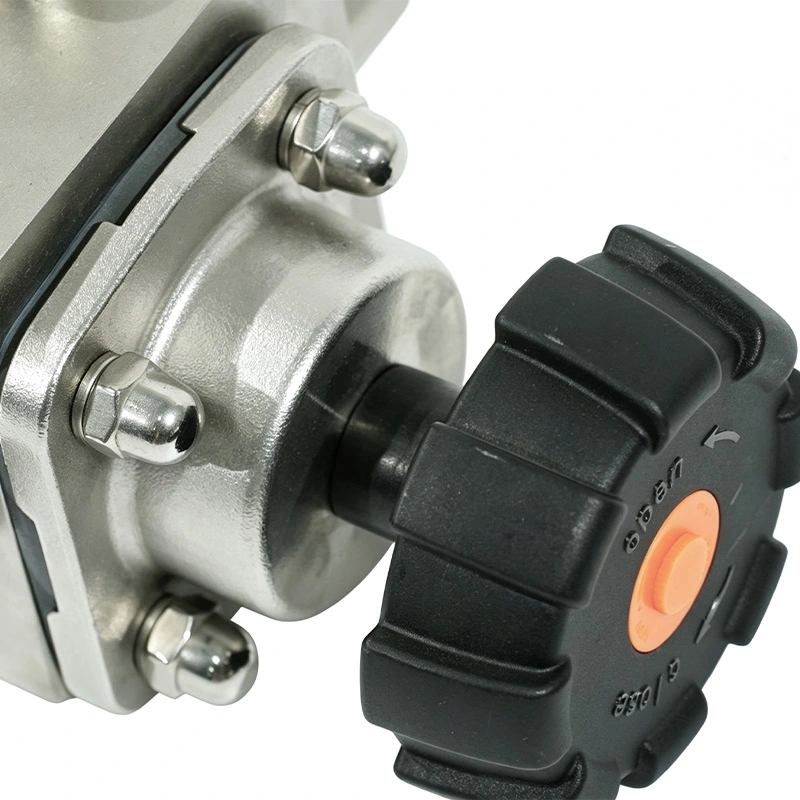

Das Ventil kann für einfache Prozesssysteme manuell betätigt oder mit einem pneumatischen Antrieb ausgestattet werden automatisierte Umschaltung. Der pneumatische Betrieb ermöglicht die Integration in SPS-basierte Steuerungssysteme, wodurch das Ventil hergestellt wird geeignet für automatisierte Stapelverarbeitung und mehrzeilige Medienverteilung.
Das AVM Sanitary 3-Wege-Membranventil wird für den pharmazeutischen Flüssigkeitstransfer, die biotechnologische Verarbeitung und Impfstoffe verwendet Produktion, Milchverarbeitung, Getränkeherstellung, Handhabung von Lebensmittelzutaten und andere aseptische Flüssigkeitssysteme wo eine hygienische Strömungsverteilung und zuverlässige Isolierung erforderlich sind.

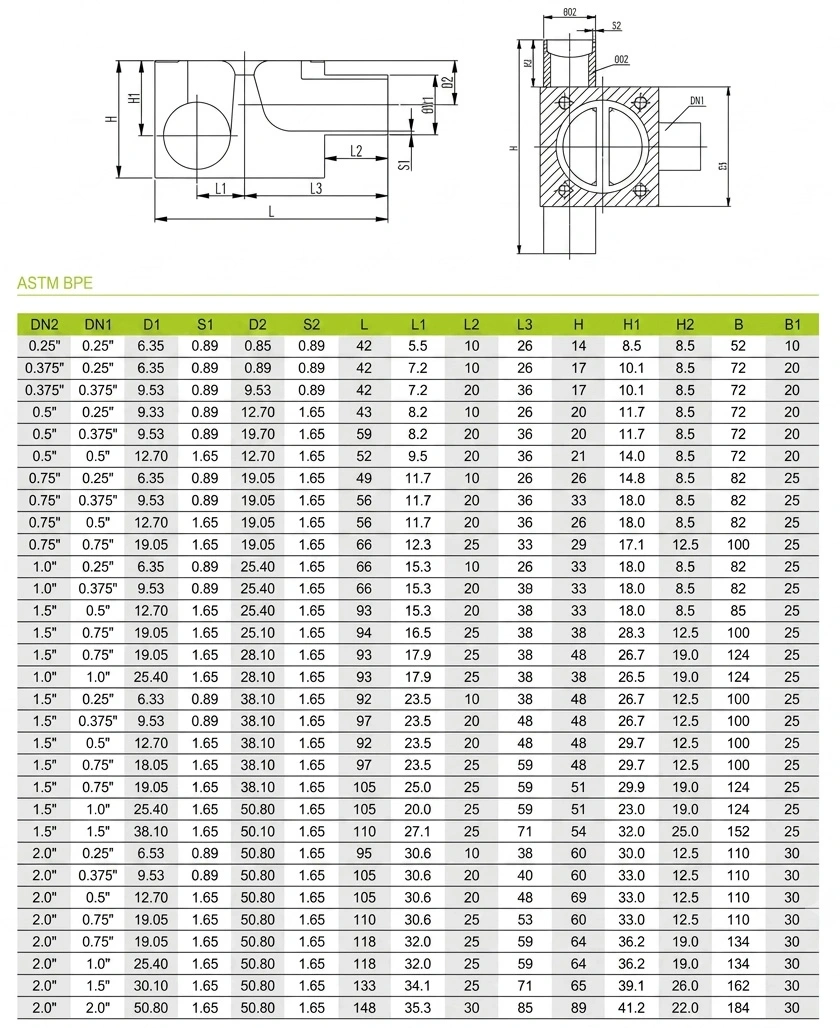

| Parameter | Spezifikation |
| Ventiltyp | Sanitäres 3-Wege-Membranventil |
| Körperkonfiguration | T-Body / L-Body |
| Verfügbare Größe | DN10–DN50 (1/2"–2") |
| Maximaler Arbeitsdruck | 0,6 MPa (6 bar) |
| Körpermaterial | SS316L Edelstahl |
| Membranmaterialien | EPDM, Silikon, FKM, EPDM + PTFE-Verbundwerkstoff |
| Membrankonformität | Elastomere gemäß FDA 21 CFR 177.2600; 3-A-Optionen verfügbar |
| Verbindungstyp | Tri-Clamp, Stumpfschweißung |
| Verbindungsstandards | DIN, SMS, ISO, 3-A, BS |
| Arbeitstemperatur | -20°C bis +150°C |
| Betätigung | Manuell / Pneumatisch |
| Reinigung | CIP-/SIP-kompatibel |
| Oberflächenbeschaffenheit | Internes und externes Elektropolieren, Ra ≤ 0,4 μm |
Eine biopharmazeutische Produktionslinie benötigte eine hygienische Ventilbaugruppe, um die Nährstoffversorgung zwischen mehreren umzuschalten Vorbereitungsgefäße. Das AVM Sanitary 3-Wege-Membranventil ermöglichte es Betreibern, verschiedene Medienquellen auszuwählen unter Beibehaltung eines geschlossenen und hygienischen Prozessweges. Die T-Körper-Konfiguration reduzierte die Anzahl der Individuen Erforderliche Ventile und vereinfachte Rohrleitungsreinigung beim Chargenwechsel.
Es dient zur Umleitung, Zusammenführung oder Umschaltung hygienischer Prozessflüssigkeiten zwischen drei verbundenen Rohrleitungen.
Ein T-Körper eignet sich für die Drei-Wege-Verteilung oder die Kombination von Strömungen, während ein L-Körper im Allgemeinen für die Richtungsverteilung verwendet wird Umschalten zwischen zwei Strömungswegen.
Ja. Das AVM-Ventil ist für hygienische und aseptische Anwendungen konzipiert und unterstützt GMP-orientierte Verarbeitung, CIP und Anforderungen an die SIP-Reinigung.
