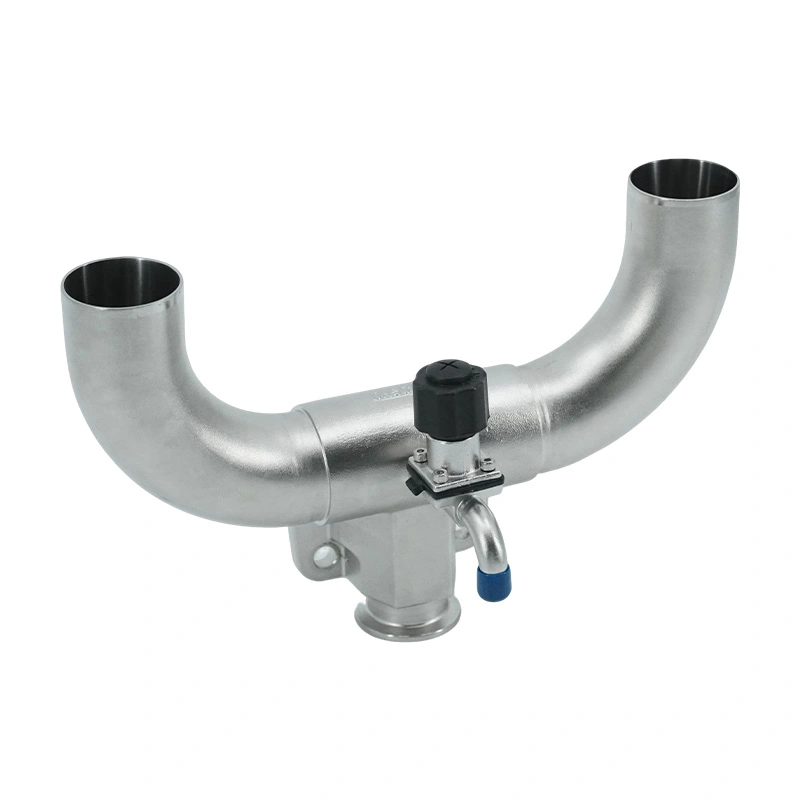

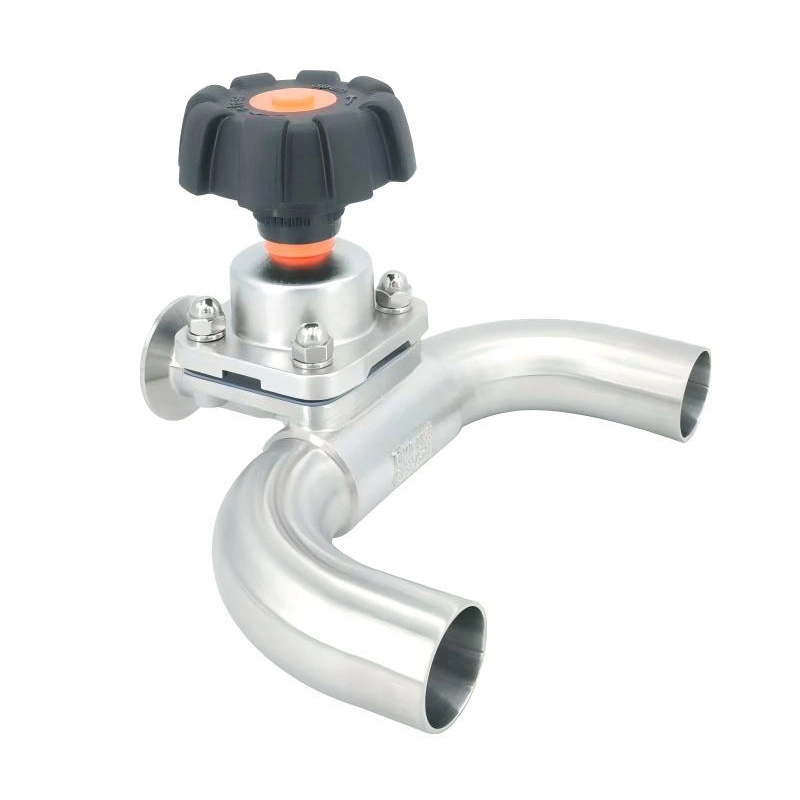

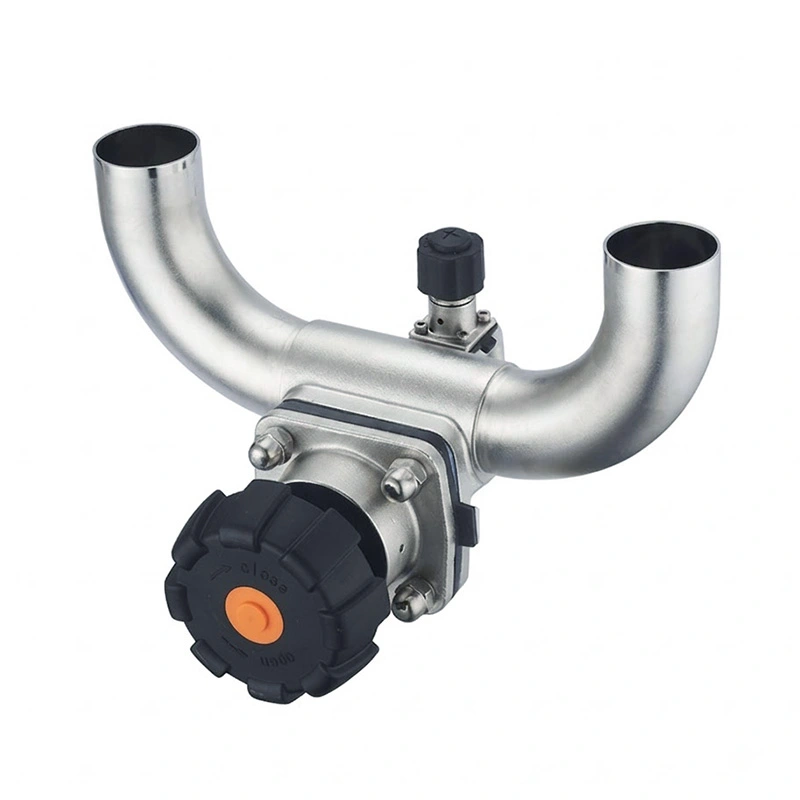

Im Gegensatz zu herkömmlichen Membranventilen mit komplexen Zweigstrukturen oder mehreren geschweißten Abschnitten ist der U-förmige Körper schafft einen optimierten Prozesskanal mit weniger stagnierenden Bereichen. Dadurch entsteht das Sanitär-U-förmige Membranventil Geeignet für pharmazeutische, biotechnologische, Lebensmittel-, Getränke-, Molkerei-, Kosmetik- und hochreine chemische Anwendungen die eine zuverlässige CIP- und SIP-Leistung erfordern.
Hergestellt aus Sanitär-Edelstahl mit präzisionsgefertigten produktberührenden Oberflächen, U-förmiger AVM-Membran Das Ventil bietet zuverlässige Absperrung, hervorragende Entleerbarkeit und stabile Hygieneleistung für anspruchsvolle Produktion Umgebungen.
Der Hauptvorteil des U-förmigen Membranventils von AVM ist sein integriertes, gebogenes Gehäusedesign. Der interne Flusspfad ist optimiert, um stagnierende Bereiche und unnötige Materialansammlungen um die Ventilzweige herum zu reduzieren. Verglichen mit Bei herkömmlichen Ventilkonfigurationen sorgt die U-förmige Struktur für eine gleichmäßigere und effektivere Medienbewegung selbstentleerend nach der Verarbeitung.
Die reduzierte Anzahl interner Verbindungspunkte erleichtert zudem die Reinigung und verringert das Risiko von Rückständen innerhalb der Prozesslinie verbleiben. Dies macht das Ventil besonders wertvoll für häufige Anwendungen Produktumstellungen und strenge Hygieneanforderungen.
Die flexible Membran fungiert sowohl als Dichtungskomponente als auch als Barriere zwischen dem Prozessmedium und dem Betriebsmedium Mechanismus. Während des Betriebs bleibt die Prozessflüssigkeit von der Ventilspindel und den Antriebskomponenten isoliert. Reduzierung des Kontaminationsrisikos und Beseitigung der externen Leckageprobleme, die mit herkömmlichen Verpackungen verbunden sind Strukturen.
Diese Konfiguration bietet eine zuverlässige Medienisolierung und vereinfacht gleichzeitig die Wartung, wodurch sie geeignet ist für pharmazeutische Flüssigkeiten, gereinigtes Wasser, biologische Medien und andere hochreine Prozessflüssigkeiten.
Die Innengeometrie des Ventils ist darauf ausgelegt, Bereiche zu minimieren, in denen Flüssigkeiten oder Produktrückstände zurückbleiben können Produktion. Ein glatterer Fließweg verbessert die Entwässerung und trägt dazu bei, die Möglichkeit des mikrobiellen Wachstums zu verringern Kreuzkontamination zwischen Produktionschargen.
Für Pharma- und Biotechnologiehersteller kann diese Konfiguration mit geringem Totraum die Reinigungsvalidierung vereinfachen und unterstützen eine gleichbleibende Hygieneleistung bei wiederholten CIP- und SIP-Zyklen.
Wenn das Ventil schließt, wird die Membran gegen den Ventilsitz gedrückt, um eine sichere Barriere gegenüber dem Durchfluss zu schaffen Pfad. Das flexible Dichtelement sorgt für eine stabile Absperrleistung bei gleichzeitiger Aufrechterhaltung der Trennung zwischen den Prozessflüssigkeit und Betriebsmechanismus.
Die Membran kann je nach Wartungsbedarf auch ausgetauscht werden, ohne dass das komplette Ventil ausgetauscht werden muss Montage, was dazu beiträgt, die Servicezeit und die langfristigen Wartungskosten zu reduzieren.
Das U-förmige Membranventil von AVM ist in den Edelstahlkonfigurationen SUS304, SUS304L, SUS316 und SUS316L erhältlich. Für Bei Anwendungen, die eine höhere Korrosionsbeständigkeit und Produktreinheit erfordern, ist SS316L für den Produktkontakt geeignet Komponenten.
Produktberührende Oberflächen können mechanisch oder elektropoliert auf Ra <0,4 μm poliert werden, wodurch eine glatte Oberfläche entsteht das die Rückstandsanhaftung reduziert und hygienische Produktionsanforderungen unterstützt.
Das U-förmige Membranventil von AVM Sanitary steuert den Prozessfluss durch die vertikale Bewegung einer flexiblen Membran. Wenn der Antrieb den Ventilschaft anhebt, bewegt sich die Membran vom Ventilsitz weg und öffnet den U-förmigen Durchfluss Kanal, so dass das Prozessmedium durch das Ventil strömen kann.
Wenn sich der Ventilschaft nach unten bewegt, wird die Membran gegen den präzisionsgefertigten Ventilsitz gedrückt und verschließt das Ventil Strömungskanal. Denn die Membran trennt die Prozessflüssigkeit vollständig vom Betätigungsmechanismus, dem Ventil sorgt für einen sauberen Prozessweg und reduziert gleichzeitig das Risiko von Spindelleckagen und Medienkontaminationen.
Der integrierte U-förmige Körper verbessert die Entwässerung zusätzlich, indem er Restmedien zum Auslass leitet so dass es in stagnierenden Bereichen bleiben kann.
Das U-förmige Membranventil von AVM eignet sich für pharmazeutische Prozessleitungen, Reinwassersysteme, WFI-Systeme, Steriler Flüssigkeitstransfer, API-Verarbeitung und andere Anwendungen, bei denen eine hygienische und zuverlässige Durchflussverteilung erforderlich ist Isolation ist erforderlich.
Das Ventil kann in Bioreaktoren, Fermentationssysteme, Zellkulturgeräte, sterile Verarbeitungslinien usw. integriert werden. und andere biotechnologische Systeme, bei denen geringe Toträume und eine effektive CIP/SIP-Reinigung wichtig sind.
Durch den hygienischen Durchflussweg eignet sich das Ventil für Milchprodukte, Getränke, flüssige Lebensmittelzutaten und Brauereien Systeme und andere hygienische Verarbeitungsanwendungen, die eine zuverlässige Reinigung und Entwässerung erfordern.
Das U-förmige Membranventil von AVM kann auch für hochreine Chemikalien, kosmetische Inhaltsstoffe, Spezialflüssigkeiten usw. verwendet werden andere Prozessmedien, bei denen Korrosionsbeständigkeit, Reinigbarkeit und Produktschutz wichtig sind.
| Parameter | Spezifikation |
| Ventiltyp | Sanitäres U-förmiges Membranventil |
| Flow-Konfiguration | U-Typ Dreiwege |
| Nenngröße | DN10–DN80 |
| Maximaler Arbeitsdruck | 10 bar / 145 psi |
| Arbeitstemperatur | -20°C bis +150°C |
| Körpermaterial | SUS304, SUS304L, SUS316, SUS316L |
| Membranmaterialien | EPDM, PTFE, Silikon, FKM, PTFE/EPDM-Verbundwerkstoff |
| Betrieb | Manuell / Pneumatisch |
| Verbindungstypen | Tri-Clamp, Stumpfschweißung, Gewinde, Flansch |
| Oberflächenbeschaffenheit | Mechanisch oder elektropoliert, Ra <0,4 μm |
| Verbindungsstandards | DIN, ISO, IDF, 3-A, SMS, ASME BPE, BS, GB |
| Reinigung | CIP-/SIP-kompatibel |
Eine pharmazeutische Verarbeitungsanlage nutzte das U-förmige Membranventil von AVM Sanitary für die Verteilung steriler Flüssigkeiten System, bei dem herkömmliche Ventilverbindungen dazu führten, dass Restflüssigkeit um die Abzweigabschnitte zurückblieb Reinigung. Die U-förmige Ventilkonfiguration sorgte für einen gleichmäßigeren Ablaufweg und reduzierte Produktretention während CIP-Zyklen helfen dem Kunden, die Reinigungskonsistenz zu verbessern und die routinemäßige Wartung zu vereinfachen.
Das U-förmige Membranventil von AVM Sanitary wurde für Prozesssysteme entwickelt, bei denen Entleerbarkeit und geringe Toträume erforderlich sind Leistung sind wichtiger als nur die Steuerung des Flüssigkeitsflusses. Sein integrierter U-förmiger Körper, flexible Membran Isolierung, glatte Oberflächen mit Produktkontakt und CIP/SIP-Kompatibilität bieten eine praktische Lösung für Hersteller auf der Suche nach saubereren, effizienteren und einfacher zu wartenden Prozessrohrleitungen.
Ein U-förmiges Membranventil wird zur hygienischen Durchflusskontrolle, -verteilung und -isolierung in pharmazeutischen, Biotechnologie, Lebensmittel, Getränke, Kosmetik und hochreine Verarbeitungssysteme.
Der U-förmige Körper sorgt für einen gleichmäßigeren inneren Strömungsweg, der die Entwässerung verbessert und tote Beine und Produkt reduziert Aufbewahrung. Dies kann dazu beitragen, Kontaminationsrisiken zu reduzieren und die Effizienz der CIP/SIP-Reinigung zu verbessern.
Ja. Das Ventil ist für hygienische Verarbeitungsumgebungen konzipiert und kann aus hygienischen Materialien hergestellt werden. polierte Produktkontaktflächen und Anschlussstandards für pharmazeutische und aseptische Anwendungen.
