Im Gegensatz zu Absperrventilen, die den Materialfluss einfach stoppen, ist das AVM Sanitary Y-Typ-Umleitungsventil für Trockenschüttgut geeignet Der Schwerpunkt liegt auf der Umschaltung von Fließwegen, der Kontrolle der Materialrückhaltung und der Fördereffizienz. Sein stromlinienförmiges Inneres Der Durchgang trägt dazu bei, Pulveransammlungen und Druckverluste zu reduzieren, wodurch er für automatisierte Pneumatik und Schwerkraft geeignet ist Fördersysteme.
Der interne Stecker dreht sich, um den Einlass mit einem der Auslässe zu verbinden. Dies ermöglicht Bedienern oder eine automatisierte Steuerung System, um entsprechend der Produktionsreihenfolge verschiedene nachgelagerte Ziele auszuwählen.
Der Y-förmige Körper sorgt für sanfte Übergänge zwischen den Anschlüssen und hilft so, dass sich Pulver ungehindert durch das Ventil bewegen können unnötige Turbulenzen oder scharfe Innenecken.

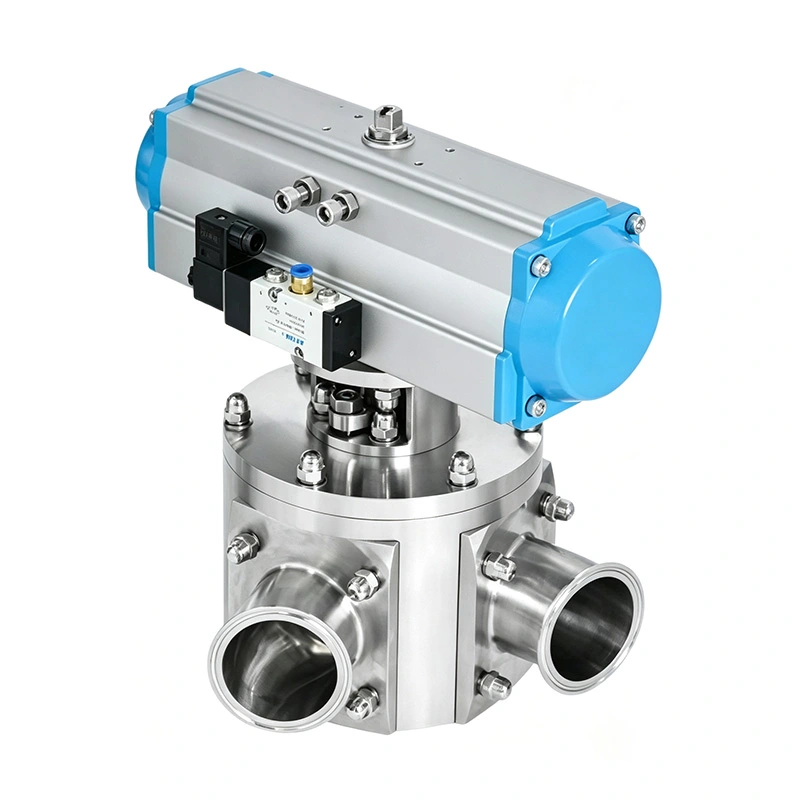

Der pneumatische Antrieb ermöglicht einen schnellen Wechsel zwischen den Förderwegen und kann an eine SPS-basierte Produktion angeschlossen werden Systeme. Dadurch eignet sich das Ventil für automatisiertes Dosieren, Mehrstrangförderung und Rezeptursteuerung Produktion.

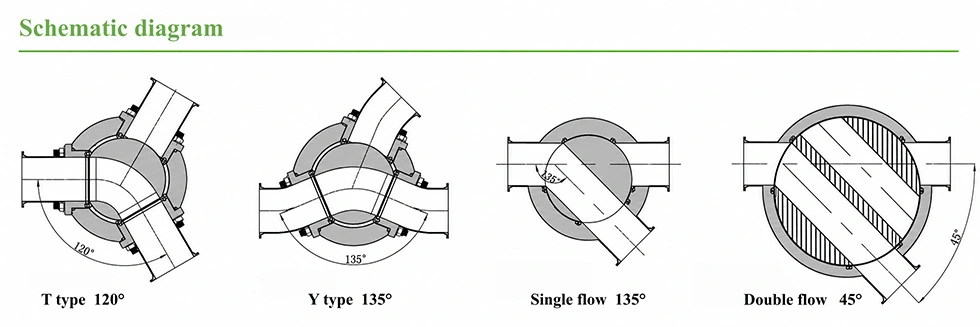

AVM bietet je nach Materialeigenschaften und Prozessanforderungen unterschiedliche interne Kanaldesigns.
Diese Konfiguration ist mit Strömungswinkeln von 120° oder 135° erhältlich und ermöglicht die Kommunikation zwischen Einlass und Auslass isoliert. Der gebogene Innendurchgang trägt dazu bei, Materialansammlungen und Druckverluste zu minimieren.
Der Einkanalstopfen bietet einen relativ direkten Durchflussdurchgang und eignet sich daher für Anwendungen, die Folgendes erfordern einfache Materialumleitung und effiziente Pulverübertragung.
Das Zweikanal-Design ist für stärker abrasive Materialien gedacht. Mit kleineren Schaltwinkeln von ca. 30° oder 45° erfordert der Stecker während des Betriebs eine begrenzte Drehung.
Bei stark abrasiven Produkten kann der Stopfen während der Wartung um 180° gedreht werden, um eine unverschlissene Oberfläche zu nutzen. Dies trägt dazu bei, die Lebensdauer der Komponenten zu verlängern und die Austauschhäufigkeit zu reduzieren.
Die Ansammlung von Pulver in einem Umleitungsventil kann zu Kreuzkontaminationen, ungleichmäßiger Entladung und erhöhtem Durchfluss führen Reinigungsanforderungen.
AVM verwendet glatte interne Übergänge, um scharfe Ecken zu minimieren, in denen sich trockenes Schüttgut ansammeln kann. Das Design hilft Aufrechterhaltung eines gleichmäßigeren Förderwegs bei gleichzeitiger Reduzierung unnötiger Druckverluste.
Für Pharma- und Lebensmittelanwendungen eignen sich polierte produktberührende Oberflächen und FDA-konforme Dichtungsmaterialien verfügbar.
Das Sanitär-Y-Umleitungsventil für Trockenschüttgut kann aus SS304, SS316L, Titan TA2 oder Duplex hergestellt werden 2205, abhängig von Korrosion, Abrieb und Prozessanforderungen.
Bei Sanitäranwendungen können produktberührende Oberflächen Ra <0,6 μm erreichen. FDA-konformes PTFE, EPDM, Silikon und Es stehen FKM-Dichtungsmaterialien zur Verfügung.
Für Anwendungen, die eine vereinfachte Reinigung und Hygiene erfordern, sind auch CIP/SIP-kompatible Konfigurationen lieferbar Prozesskontrolle.
Wird für den API- und HPAPI-Transfer, das Laden und Entladen von Pulver, Einschlusssysteme und die Herstellung von Tabletten oder Kapseln verwendet Linien, in denen verschiedene Prozessziele automatisch ausgewählt werden müssen.
Geeignet für Graphit-, Kathoden- und Anodenmaterialien, bei denen eine kontrollierte Führung und der Schutz hochwertiger Pulver erforderlich sind wichtig.
Wird für Milchpulver, Mehl, Zucker, Lebensmittelzusatzstoffe und Nährstoffzutaten verwendet, die zwischen Silos, Trichtern usw. transportiert werden Verarbeitungsgeräte.
Die Zweikanalkonfiguration kann für Spezialchemikalien und abrasive Schüttgüter mit innerem Verschleiß gewählt werden Widerstand ist ein wichtiger Gesichtspunkt.
| Parameter | Spezifikation |
| Ventiltyp | Sanitäres Y-Umleitungsventil |
| Nenngröße | 2"–12" (DN50–DN300) |
| Körpermaterial | SS304, SS316L, TA2, Duplex 2205 |
| Oberflächenbeschaffenheit | Ra <0,6 μm |
| Strömungswinkel | 90°, 120°, 135° |
| Betrieb | Pneumatischer Aktuator |
| Druckstufe | -0,1 MPa bis +0,6 MPa |
| Dichtungsmaterial | FDA-konformes PTFE, EPDM, Silikon, FKM |
| Verbindungstyp | Tri-Clamp, Flansch, Schweißen |
| Reinigung | CIP/SIP-kompatibel optional |
| Verbindungsstandards | DIN, SMS, 3A, ISO, BS |
| Rücksichtnahme | AVM Y-Typ-Umleitungsventil | Standard-Absperrventil |
| Hauptfunktion | Leitet Material zwischen Routen um | Stoppt oder lässt den Fluss zu |
| Outlet-Pfade | Zwei wählbare Steckdosen | Normalerweise einer |
| Automatisierte Routenumschaltung | Ja | Beschränkt |
| Pulverförderung | Optimiert | Anwendungsabhängig |
| Steuerung der Flussrichtung | Verfügbar | Nicht seine Hauptfunktion |
| Mehrlinienproduktion | Geeignet | Erfordert zusätzliche Ventile |
| Optionen für Schleifmaterialien | Duplex 2205 / TA2 verfügbar | Hängt vom Design ab |
Ein Pharmahersteller musste einen Pulverstrom an zwei verschiedene Verarbeitungslinien weiterleiten Produktionscharge. Die vorherige Anordnung erforderte mehrere Absperrventile, wodurch sich die Anzahl erhöhte Verbindungsstellen und Reinigungsarbeiten.
AVM lieferte ein Y-Typ-Umleitventil mit pneumatischer Betätigung. Der Kunde integrierte den Antrieb in das SPS-System So konnte das Förderziel automatisch ausgewählt werden. Das Kundenfeedback konzentrierte sich auf eine einfachere Route Umstellung, weniger manuelle Vorgänge und gleichmäßigere Pulverübertragung zwischen Produktionschargen.
Ein Batterie-Materialverarbeiter benötigte ein Umleitungsventil für die Weiterleitung von Schleifpulver zwischen zwei nachgeschalteten Lagern Systeme. Der Kunde war besonders besorgt über den inneren Verschleiß, da das Ventil wiederholt betätigt werden würde unter abrasiven Materialbedingungen.
AVM empfahl die Zweikanalkonfiguration mit einer verschleißfesten Materialoption. Der Kunde hob das hervor Das Design des umkehrbaren Steckers bietet einen praktischen Wartungsvorteil, da der Stecker während der Wartung gedreht werden kann Nutzen Sie eine weniger abgenutzte Oberfläche und verlängern Sie die Lebensdauer.
Die Sanitärventillösungen von AVM können mit FDA-konformen Dichtungsmaterialien und unterstützenden Hygienedesigns konfiguriert werden GMP-orientierte Produktion. Anwendbare Konfigurationen können auch mit 3-A-, CE- und ISO 9001-Qualität geliefert werden Compliance-Dokumentation.
Es leitet Material von einem Einlass zu zwei wählbaren Auslässen um und ermöglicht so den automatischen Wechsel zwischen verschiedenen Förder- oder Verarbeitungswege.
Das Sanitär-Y-Umleitungsventil für Trockenschüttgut eignet sich für Pulver, Granulat, Pellets und andere frei fließende Stoffe trockene Schüttgüter. Für abrasive Produkte stehen verschleißfeste Ausführungen zur Verfügung.
Ja. Durch die pneumatische Betätigung kann das Ventil in SPS- und andere automatisierte Prozesssteuerungssysteme integriert werden.
SS316L-Edelstahl wird im Allgemeinen für produktberührende Komponenten in hygienischen pharmazeutischen Anwendungen bevorzugt.
Ja. Je nach Prozess- und Hygieneanforderungen stehen CIP/SIP-kompatible Konfigurationen zur Verfügung.
FDA-konforme PTFE-, EPDM-, Silikon- und FKM-Dichtungsmaterialien können je nach Produkt und Betrieb ausgewählt werden Bedingungen.
