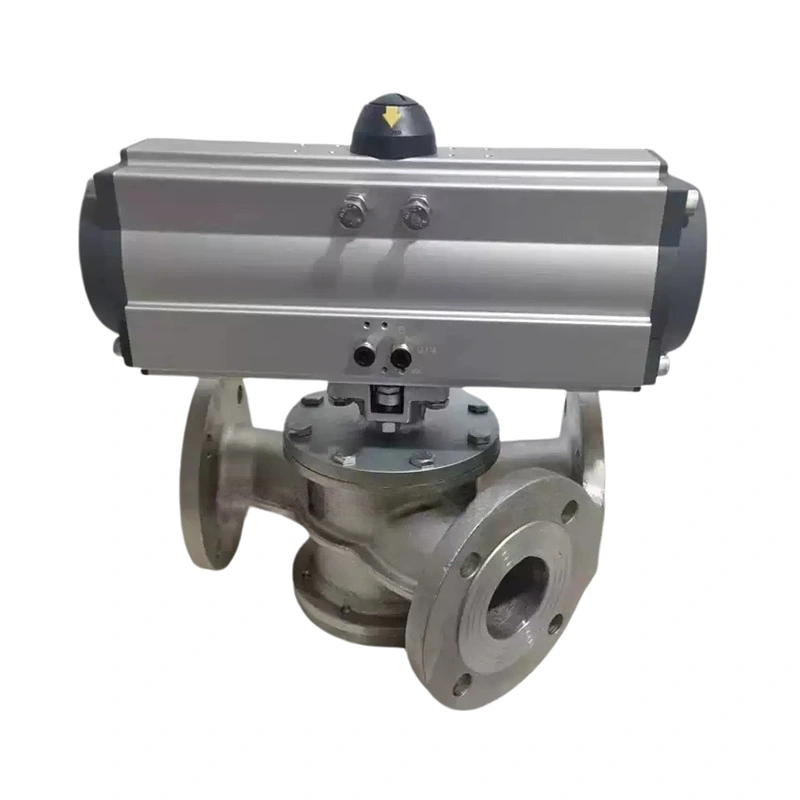

Mit pneumatischer Betätigung, Positionsrückmeldung und einem rotierenden Umlenkmechanismus ist der Sanitär-Pneumatik-3-Wege-Umsteller Valve For Powder bietet eine schnelle und wiederholbare Materialführung für Pharmazeutika, Lebensmittel, Chemikalien, Kunststoffe und Batterien und andere Schüttgutverarbeitungssysteme.
Das sanitäre pneumatische 3-Wege-Umlenkventil für Pulver kann Material von einer Förderleitung zu einer von zwei leiten nachgelagerte Ziele. Diese Konfiguration ist nützlich, wenn eine Pulverquelle mehrere Trichter, Silos usw. versorgt. Mischer oder Verarbeitungsmaschinen.
Das gleiche Prinzip kann für die Strömungskonvergenz konfiguriert werden, sodass Material aus zwei verschiedenen Quellen in eine einströmen kann nachgeschaltete Förderstrecke.
Diese Flexibilität reduziert den Bedarf an mehreren einzelnen Absperrventilen und vereinfacht die automatisierte Materialweiterleitung Systeme.

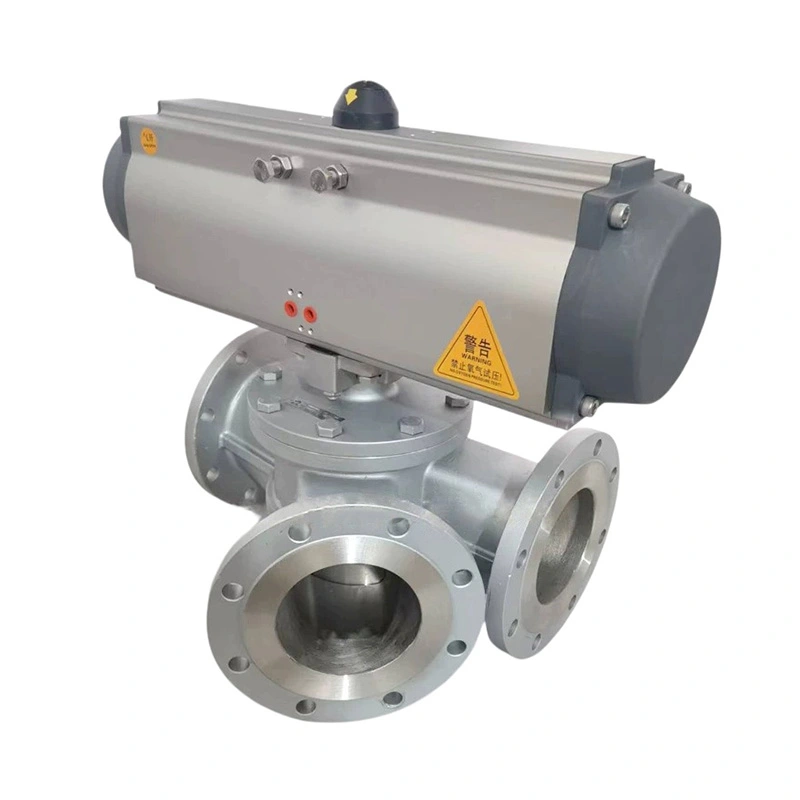

Der pneumatische Aktuator dreht das interne Umlenkelement entsprechend einem Signal von zwischen voreingestellten Positionen Steuerungssystem.
Ein Magnetventil steuert den Antrieb, integrierte Endschalter bestätigen die tatsächliche Ventilstellung. Die Das Rückmeldesignal kann an ein SPS- oder DCS-System angeschlossen werden, so dass die Förderausrüstung erst dann weiterfahren kann, wenn das Der erforderliche Strömungsweg wurde bestätigt.
Dies ist besonders nützlich für die automatisierte Dosierung und den rezeptgesteuerten Pulvertransfer.
Das Design des Drehtellers bietet eine unkomplizierte Schaltstruktur für die gemeinsame Förderung von Pulver und Granulat Anwendungen. Seine kompakte Bauweise ermöglicht eine effiziente Integration in bestehende Prozesslinien.
Die Rotationszylinderkonfiguration bietet eine andere interne Strömungsanordnung für Anwendungen, die spezifische Anforderungen erfordern Schaltwinkel oder Materialflusseigenschaften.
Beide Konfigurationen können je nach Förderbedingungen, Materialeigenschaften und Installation individuell angepasst werden Anforderungen.

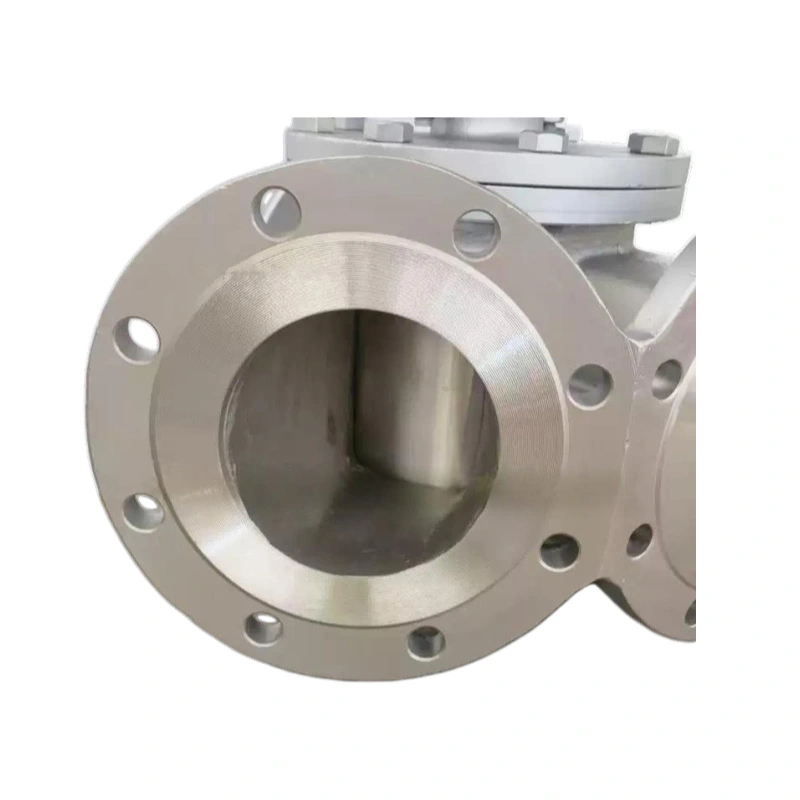

Der interne Fließweg ist darauf ausgelegt, scharfe Übergänge und unnötigen Widerstand beim Materialdurchgang zu reduzieren das Ventil.
Dies hilft, Folgendes zu reduzieren:
Druckverlust zur Unterstützung einer effizienten pneumatischen Förderung.
Materialretention, wodurch Restpulver im Ventil reduziert wird.
Produktzersetzung, die zum Schutz empfindlicher Granulate und Pellets beiträgt.
Verstopfungsgefahr, insbesondere beim kontinuierlichen Materialtransport.
Für Sanitäranwendungen können Innenflächen mit Ra 0,6 μm (400#) veredelt werden.
Standardkonfigurationen umfassen Schaltwinkel von 30° und 45°, kundenspezifische Steckdosenanordnungen sind jedoch möglich hergestellt, um den spezifischen Anlagenlayouts zu entsprechen.
Das Sanitär-Pneumatik-3-Wege-Umschaltventil für Pulver kann daher zwischen Förderleitungen, Trichtern, Silos und Verarbeitungsanlagen, ohne dass größere Änderungen am gesamten Materialtransportsystem erforderlich sind.
Das AVM-Umlenkventil ist für die Handhabung von Pulvern, Granulaten, Pellets, Flocken und Pulver-Granulat-Mischungen konzipiert.
Typische Materialien sind pharmazeutische Pulver und Wirkstoffe, Mehl, Zucker, Stärke, chemische Pulver, Kunststoffpellets, Materialien für Lithiumbatterien, Mineralien, Zement und Flugasche.
Wird zum Transport von Wirkstoffen, Hilfsstoffen und pharmazeutischen Pulvern zwischen Förderleitungen, Lagerbehältern und der Verarbeitung verwendet Ausrüstung und unterstützt gleichzeitig die automatische Routenauswahl.
Geeignet für Mehl, Zucker, Stärke, Nährstoffe und andere trockene Schüttgüter, bei denen eine hygienische Konstruktion erforderlich ist und kontrolliertes Routing sind erforderlich.
Wird für die Weiterleitung von Kathoden, Anoden, Graphit und anderen neuen Energiematerialien zwischen verschiedenen Verarbeitungs- oder Lagerorten verwendet Punkte.
Geeignet für die Weiterleitung von Kunststoffpellets, Harz und anderen körnigen Materialien zu verschiedenen Produktions- oder Lagerorten Systeme.
Wird in der Feinchemie, im Zementbau, im Bergbau, in der Metallurgie und anderen Branchen eingesetzt, die einen zuverlässigen Umschlag von Trockenschüttgütern erfordern Materialien.
| Parameter | Spezifikation |
| Ventiltyp | Sanitäres pneumatisches 3-Wege-Umschaltventil |
| Ventilgröße | DN50–DN300 (2"–12") |
| Arbeitsdruck | 0,15–0,6 MPa |
| Arbeitstemperatur | -20°C bis +250°C |
| Umlenktyp | Drehteller / Drehzylinder |
| Schaltwinkel | 30° / 45° |
| Anwendung | Schwerkraftentladung und pneumatische Förderung |
| Betätigung | Pneumatisch/manuell/elektrisch optional |
| Körpermaterial | SS304, SS316L, Kohlenstoffstahl (WCB) |
| Verbindung | Mit Flansch |
| Flanschnormen | ANSI B16.5 Klasse 150, GB, DIN |
| Geeignete Medien | Pulver, Granulate, Pellets, Flocken, Pulver-Granulat-Mischungen |
| Produktkontaktoberfläche | Bis zu Ra 0,6 μm |
Für automatisierte Produktionslinien kann das Ventil mit pneumatischem Antrieb, Magnetventil und Positionsventil ausgestattet werden Anzeige, Näherungssensoren und SPS/DCS-Steuerungsintegration. Für bestimmte Umgebungen kann AVM auch bereitstellen Hochglanzpolierte Sanitäroberflächen, Konfigurationen in Pharmaqualität, Hochdruckdichtung und Explosionsschutz Antriebspakete.
Ein Pharmahersteller musste einen Pulverstrom zwischen zwei Verarbeitungslinien transportieren verschiedene Produktionsrezepte. Das manuelle Umschalten führte zu einer zusätzlichen Einbindung des Bedieners und erhöhte die Möglichkeiten den falschen Förderweg zu wählen.
AVM lieferte ein pneumatisches 3-Wege-Umschaltventil mit Magnetsteuerung und Stellungsrückmeldung. Das Ventil wurde integriert mit der SPS des Kunden, so dass die Förderroute automatisch ausgewählt werden konnte. Das Kundenfeedback konzentrierte sich durch konsistentere Routenumschaltung, Bestätigung der Ventilposition vor der Förderung und weniger manuelle Eingriffe.
Ein Hersteller neuer Energiematerialien benötigte eine Förderlinie, um verschiedene Speicherorte für Trockenbatterien zu versorgen Materialien. Der Kunde hatte Bedenken, dass sich Pulverrückstände im Schaltventil auf nachfolgende Chargen auswirken könnten.
AVM hat das Ventil mit einem stromlinienförmigen Innendurchgang und einer hygienischen Oberflächenbehandlung konfiguriert. Nach der Installation wird die Der Kunde betonte die geringere Materialretention, den reibungsloseren Wechsel zwischen den Zielorten und die einfachere Reinigung währenddessen Materialwechsel.
| Erfordernis | AVM 3-Wege-Umschaltventil | Standard-Absperrventil |
| Fließrichtung | Mehrere Routen | Normalerweise eine Route |
| Automatische Umschaltung | Ja | Hauptsächlich Isolation |
| Positionsrückmeldung | Verfügbar | Konfigurationsabhängig |
| SPS-Integration | Unterstützt | Konfigurationsabhängig |
| Pulverführung | Speziell entwickelt | Nicht primäre Funktion |
| Mehrlinienförderung | Geeignet | Erfordert mehrere Ventile |
| Pneumatischer Betrieb | Verfügbar | Je nach Typ verfügbar |
Sanitäres pneumatisches 3-Wege-Umlenkventil für Pulver wird verwendet, um Material automatisch zwischen verschiedenen umzuleiten Förderstrecken. Es kann als ein Einlass/zwei Auslässe oder als zwei Einlässe/ein Auslass konfiguriert werden.
Ja. SS316L-Sanitärkonstruktionen und polierte produktberührende Oberflächen können für pharmazeutische und andere Zwecke ausgewählt werden hygienische Anwendungen.
Ja. Pneumatische Betätigung, Magnetsteuerung und Positionsrückmeldung können in SPS/DCS-Systeme integriert werden.
Es eignet sich für Pulver, Granulate, Pellets, Flocken und Pulver-Granulat-Mischungen, einschließlich pharmazeutischer Pulver. Lebensmittelzutaten, Kunststoffpellets und Batteriematerialien.
Sie verwenden unterschiedliche interne Umlenkstrukturen, um unterschiedlichen Strömungseigenschaften, Schaltwinkeln usw. gerecht zu werden Anforderungen an die Materialhandhabung. AVM kann je nach Fördersystem die passende Konfiguration empfehlen.
Ja. Flanschnormen, Abgangsanordnungen und Schaltwinkel können kundenspezifisch konfiguriert werden Übermittlung von Layout- und Ausrüstungsanforderungen.
