Der große Rotor liefert schnell den Großteil des benötigten Materials, während der kleine Rotor in der Nähe des Ziels übernimmt Wert für kontrollierte Enddosierung. Dies macht das Sanitär-Doppeldosier-Absperrventil für die Pulveraustragung aus Besonders geeignet für automatisierte Wiege-, Dosier-, Rezeptverwaltungs- und Pulverabfüllsysteme in Pharma-, Lebensmittel-, Nutrazeutika- und Chemieproduktion.
Der große Rotor übernimmt den ersten großvolumigen Materialaustrag. Sein Zweck besteht darin, Pulver oder Granulat schnell zu bewegen in Richtung des programmierten Ziels, wodurch die für jeden Dosierzyklus erforderliche Zeit verkürzt wird.
Der große Rotor kann je nach Modell für eine Schmetterlingsrotation von 0–90° oder eine Sternrotation von 0–180° konfiguriert werden erforderliche Dosiereigenschaften.
Wenn sich die Charge dem Zielgewicht nähert, schaltet die Steuerung vom großen Rotor auf den kleinen Rotor um. Die Durch die kleinere Öffnung kann Material in feineren Schritten hinzugefügt werden, wodurch Überdosierung reduziert und die Wiederholgenauigkeit verbessert wird.
Der kleine Rotor dreht sich um 0–180° und wurde speziell für die letzte Präzisionsdosierungsstufe entwickelt.
Der Dosiervorgang folgt einem kontrollierten Ablauf:
Massenbeschickung → Zielanfahrt → Feindosierung → Sollwert erreicht → Automatisches Schließen
Der große Rotor transportiert zunächst Material mit hoher Geschwindigkeit. Sobald der Zielwert erreicht ist, schaltet das Regelsystem ein schaltet auf den kleinen Rotor um. Der kleine Rotor führt dann die letzte Nachspeisung durch, bis der programmierte Sollwert erreicht ist erreicht.
Dieser zweistufige Ansatz bietet ein praktisches Gleichgewicht zwischen Durchsatz und Dosiergenauigkeit, insbesondere in automatisierte Wiege- und Dosiersysteme.
Das Sanitär-Doppeldosier-Absperrventil für die Pulveraustragung kann mit SPS-Systemen, Wägezellen usw. verbunden werden Industrielle Wägesteuerungen, die die Integration von Dosierparametern in einen automatisierten Produktionsprozess ermöglichen.
Dadurch eignet es sich für Anwendungen, bei denen Bediener wiederholbare Zutatenmengen und nicht nur einfache Mengen benötigen Öffnen und Schließen eines herkömmlichen Auslassventils.
Zu den typischen Anwendungen gehören automatisches Dosieren, Dosieren mit Gewichtsabnahme, Pulverabfüllung und pharmazeutische Inhaltsstoffe Dosierung und rezeptgesteuerte Produktion.
Die produktberührenden Komponenten sind in Edelstahl 304 oder 316L erhältlich, während nicht berührende Komponenten SS304 verwenden. Oberflächen mit Produktkontakt können einen Ra <0,4 μm erreichen, was dazu beiträgt, Materialansammlungen zu reduzieren und die Reinigung zu vereinfachen.
Das hygienische Schnellspanndesign ermöglicht eine effiziente Demontage und Wiedermontage des Ventils bei der Reinigung oder Eine Produktumstellung ist erforderlich.
Zu den verfügbaren Dichtungsoptionen gehören PTFE, EPDM und Silikon, wobei die Konfigurationen je nach Material ausgewählt werden können und Prozessanforderungen.
| Spezifikation | Details |
| Ventiltyp | Sanitär-Doppeldosier-Absperrklappe |
| Verfügbare Größen | 6", 8", 10", 12" |
| Arbeitsdruck | -0,1 MPa bis +0,5 MPa |
| Arbeitstemperatur | -20°C bis +135°C |
| Produktkontaktmaterial | SS304 / SS316L |
| Berührungsloses Material | SS304 |
| Siegeloptionen | PTFE, EPDM, Silikon |
| Oberflächenbeschaffenheit | Ra <0,4 μm |
| Verbindung beenden | Tri-Clamp, Flansch |
| Verbindungsstandards | DIN 11850, BS4825, ISO 1127, ASTM BPE |
| Großer Rotor | 0–90° / 0–180° |
| Kleiner Rotor | 0–180° |

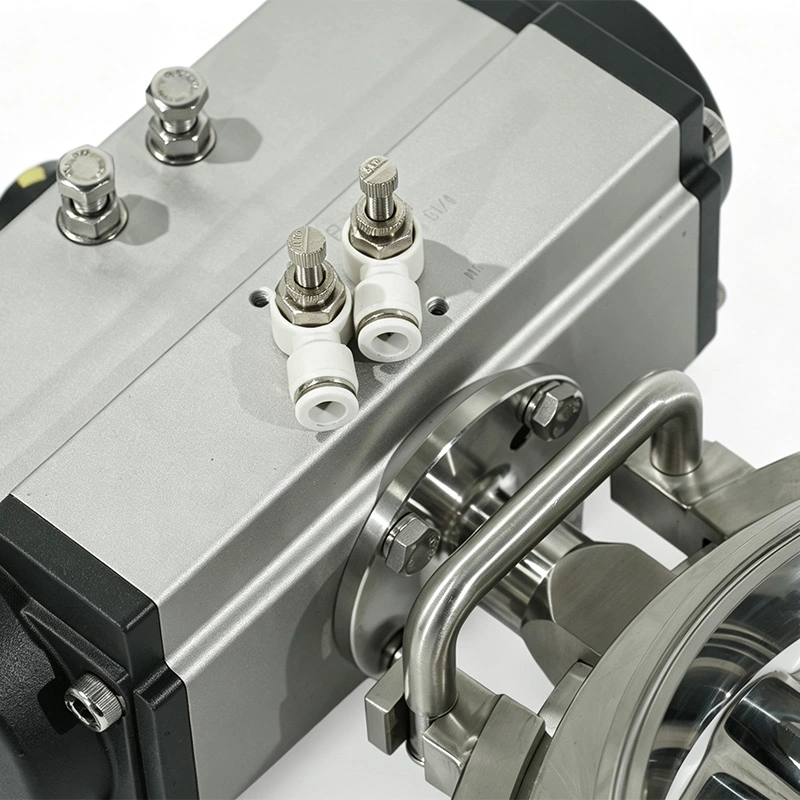

| Betätigung | Pneumatischer Aktuator |
Das Sanitär-Doppeldosier-Absperrventil für den Pulveraustrag kann zur kontrollierten Dosierung von Arzneimitteln verwendet werden Pulver und trockene Zutaten, bei denen wiederholbare Chargenmengen wichtig sind. Der Edelstahl 316L Produktkontaktmöglichkeit und hygienische Oberflächenveredelung unterstützen GMP-orientierte Verarbeitungsumgebungen.
Für Mehl, Stärke, Nährstoffe und andere trockene Lebensmittelmaterialien sorgt der große Rotor für eine schnelle Massenzufuhr während der kleine Rotor die abschließende Nachdosierung übernimmt.
Das Doppelrotorsystem kann in automatisierte Abfüllanlagen integriert werden, bei denen das Material eine programmierte Menge erreichen muss Gewicht ohne übermäßige Überfütterung.
Das Sanitär-Doppeldosier-Absperrventil für den Pulveraustrag ermöglicht eine kontrollierte Dosierung von Pulvern und Granulat Zutaten, die bei der Herstellung von Nahrungsmitteln und Nahrungsergänzungsmitteln verwendet werden und die rezeptbasierte Produktion unterstützen und wiederholbar sind Chargenmengen.
Bei trockenen chemischen Pulvern und körnigen Materialien trägt die zweistufige Dosierstruktur dazu bei, den Materialdurchsatz auszugleichen mit kontrollierter Enddosierung.
| Rücksichtnahme | AVM Doppeldosier-Absperrklappe | Einstufiges Dosierventil |
| Dosierungsstufen | Grobe + feine Dosierung | Einstufig |
| Hochgeschwindigkeitszuführung | Großer Rotor | Hängt vom Ventil ab |
| Gute Aufladung | Kleiner Rotor | Gleiche Eröffnung |
| Chargenkontrolle | Entwickelt für automatisiertes Wiegen | Begrenzter |
| Überfütterungskontrolle | Der feine Rotor hilft, übermäßige Fütterung zu reduzieren | Hängt von der Regelgenauigkeit ab |
| Automatisierung | SPS-/Wägezellen-kompatibel | Hängt von der Konfiguration ab |
| Anwendung | Präzise Dosierung und Dosierung | Allgemeiner Materialaustrag |
Ein Kunde, der die Pulverdosierung in eine automatisierte Wiegelinie integriert, musste die Zufuhrgeschwindigkeit erhöhen, ohne dies zu tun Dies geht auf Kosten der endgültigen Chargengenauigkeit. Aufgrund des großen Rotors entschied sich der Kunde für die AVM-Doppeldosierungskonfiguration konnte den Großteil des Materials schnell verarbeiten, während der kleine Rotor die letzte Nachfüllung erledigte.
Bei der Produktionserprobung lag der Fokus des Kunden deshalb auf dem Übergang zwischen Grob- und Feindosierung wirkt sich direkt auf die Wiederholbarkeit der Charge aus. Der zweistufige Aufbau ermöglichte die Umstellung auf das Steuerungssystem des Kunden Feindosierung bei Annäherung an das Zielgewicht.
Ein Pharmahersteller benötigte ein hygienisches Dosierventil für die rezeptbasierte Zutatenzubereitung. Der Kunde entschied sich für die Produktkontaktkonfiguration aus 316L mit hygienischer Oberflächenveredelung und Schnellklemmkonstruktion. Die Das wichtigste Feedback war, dass das Ventil eine automatische Dosiersteuerung mit einer Struktur kombinierte, die für viele praktisch blieb Reinigung und Produktwechsel.
AVM-Sanitärventilprodukte werden durch 3-A-Hygienestandards, ISO 9001, CE- und FDA-Konformität unterstützt anwendbare Produkte und Anforderungen.
Für pharmazeutische und nutrazeutische Anwendungen kann das Doppeldosierventil mit 316L konfiguriert werden produktberührende Oberflächen aus Edelstahl, FDA-konforme Dichtungsmaterialien und hygienische Oberflächen, unterstützend GMP-orientierte Produktionsumgebungen.
Entsprechend den Projektanforderungen können relevante Material- und Compliance-Dokumentationen bereitgestellt werden.
Es wird zur kontrollierten und wiederholbaren Dosierung von Pulvern, Granulaten und anderen trockenen Schüttgütern eingesetzt, insbesondere wo Sowohl eine hohe Fördergeschwindigkeit als auch eine genaue Enddosierung sind erforderlich.
Der große Rotor führt eine Grobdosierung durch und bewegt das Material schnell, während der kleine Rotor eine Feindosierung in der Nähe durchführt Zielwert. Dieser abgestufte Ansatz trägt dazu bei, Durchsatz und Dosiergenauigkeit in Einklang zu bringen.
Ja. Das Sanitär-Doppeldosier-Absperrventil für die Pulveraustragung kann mit SPS-Steuerungen, Wägezellen usw. verbunden werden automatisierte Wägesysteme für programmierbare Dosierung und Chargenbildung.
Ja. Das Ventil kann mit produktberührten SS316L-Komponenten, hygienischen Oberflächen und FDA-konformen Dichtungen hergestellt werden. Damit eignet es sich für die GMP-orientierte Pharmaverarbeitung.
Zu den Standardgrößen gehören 6“, 8“, 10“ und 12“.
Je nach Prozessbedingungen und Anwendung sind PTFE-, EPDM- und Silikondichtungsoptionen erhältlich Anforderungen.
