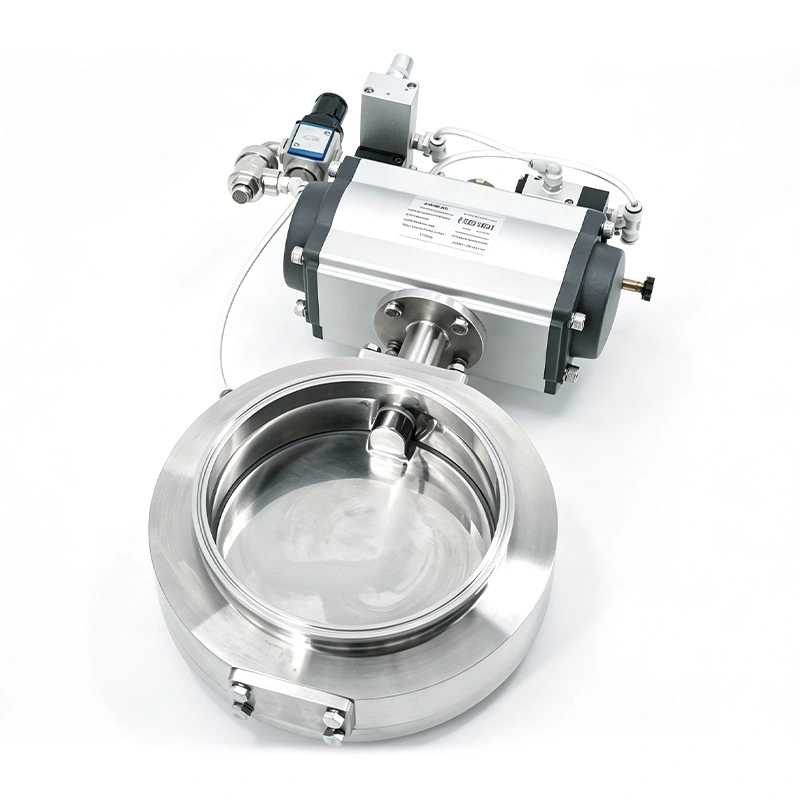

Die aufblasbare exzentrische Absperrklappe von AVM Sanitary mit intelligentem Stellantrieb ist für die automatische Isolierung in Pulver- und Schüttgutverarbeitungssystemen konzipiert. Seine exzentrische Scheibe reduziert den Kontakt mit dem Dichtungselement während der Drehung, während der aufblasbare Sitz erst dann unter Druck gesetzt wird, wenn die Scheibe die geschlossene Position erreicht.

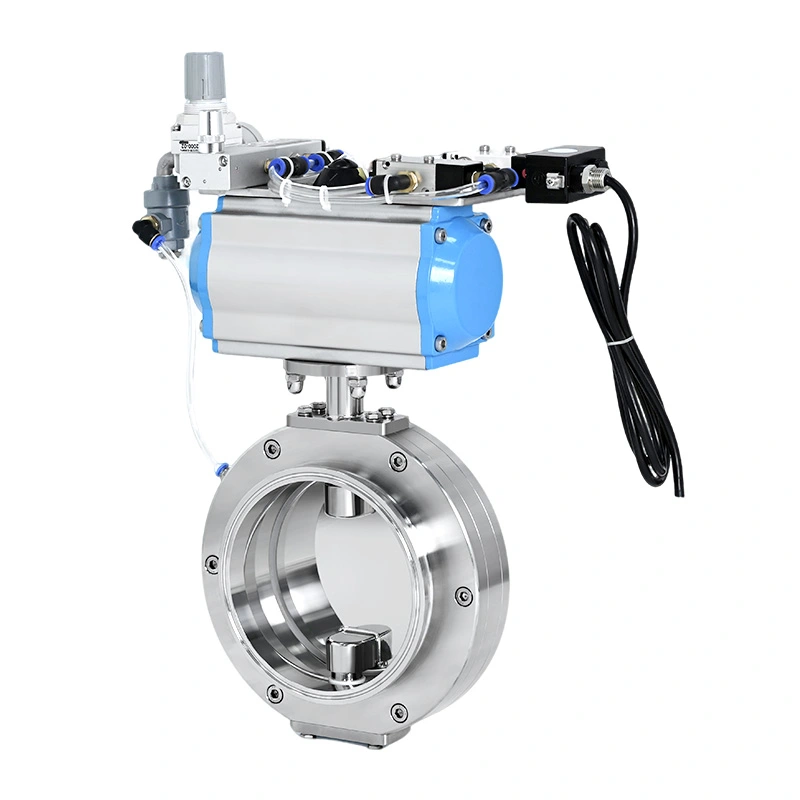

Der pneumatische Smart-Antrieb ermöglicht einen automatisierten Betrieb und kann an SPS-basierte Steuerungssysteme angeschlossen werden. Durch die optionale Positionsrückmeldung kann das Steuersystem den Ventilstatus überwachen, wodurch das Ventil für pharmazeutische, Lebensmittel-, Nutrazeutika-, Batteriematerial- und Spezialchemieprozesse geeignet ist.
Die exzentrische Absperrklappe mit aufblasbarer Dichtung und intelligentem Aktuator für den Sanitärbereich verwendet separate Aktionen für die Scheibenbewegung und die Sitzabdichtung. Dieses Funktionsprinzip trägt dazu bei, die Reibung während der Drehung zu reduzieren und sorgt gleichzeitig für eine kontrollierte Abschaltung, nachdem die Scheibe ihre endgültige Position erreicht hat.
Bevor sich die Scheibe dreht, wird der Druck vom aufblasbaren Sitz abgelassen. Der Sitz fährt von der Scheibe zurück, wodurch der Kontaktwiderstand beim Öffnen verringert wird.
Die Exzenterscheibe bewegt sich ohne kontinuierlichen Druck gegen das Dichtelement in die Schließstellung. Sobald die Scheibe ihre Position erreicht hat, wird der aufblasbare Sitz unter Druck gesetzt, um die Dichtungsschnittstelle zu bilden.

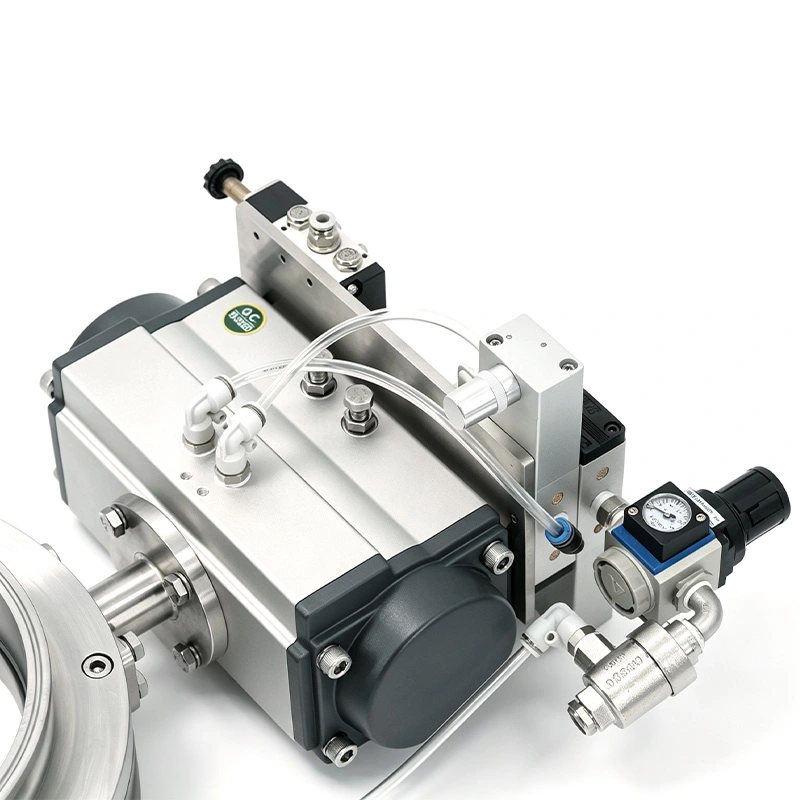

Der intelligente Aktuator kann über optionale Feedback-Komponenten Informationen zur Ventilposition liefern. Dadurch kann die SPS den Ventilzustand bestätigen, bevor sie mit der nächsten Stufe eines automatisierten Prozesses beginnt.
Die Exzenterscheibe und der aufblasbare Sitz arbeiten zusammen, um Verschleiß zu bekämpfen, der auftreten kann, wenn eine herkömmliche Schmetterlingsscheibe während des Betriebs in ständigem Kontakt mit ihrem Sitz bleibt.
Wenn sich das Ventil bewegt, ermöglicht der zurückgezogene Sitz, dass sich die Scheibe mit weniger Widerstand bewegt. Nach dem Schließen dehnt sich das aufblasbare Element um die Scheibe herum aus, um die erforderliche Dichtkraft bereitzustellen.
Diese Anordnung kann dazu beitragen, den Sitzabrieb, die Belastung des Aktuators und den Wartungsaufwand durch wiederholten Kontakt zwischen Scheibe und Sitz zu reduzieren. Dies ist besonders relevant für Systeme mit häufigen automatisierten Zyklen oder Pulverpartikeln in der Nähe des Isolationspunkts.
Der intelligente Aktuator ermöglicht es dem Ventil, Teil eines automatisierten Prozesses zu werden, anstatt als isolierte manuelle Komponente zu fungieren. Es kann in SPS-basierte Geräte integriert und mit Förder-, Wiege-, Entlade- und anderen Prozessvorgängen koordiniert werden.
Der Antrieb kann Steuersignale vom Produktionssystem zum automatischen Öffnen und Schließen entsprechend dem programmierten Prozessablauf empfangen.
Optionale Sensoren können die Ventilstellung an die Steuerung melden. Dadurch wird bestätigt, dass das Ventil die erforderliche offene oder geschlossene Position erreicht hat, bevor ein weiterer Vorgang beginnt.
Ventilstatussignale können in Prozessverriegelungen eingebunden werden. Beispielsweise kann der Start des nachgeschalteten Fördersystems verhindert werden, bis das Ventil die erforderliche Position erreicht.
Für Installationen, bei denen die Ausrüstung und die Steuerungskonfiguration die geltenden Anforderungen für explosionsgefährdete Bereiche erfüllen müssen, ist ein ATEX-kompatibles Antriebspaket erhältlich.
Der Ventilkörper ist in Edelstahl SUS304 oder SUS316L erhältlich. Produktberührende Oberflächen können auf Ra ≤0,4 μm veredelt werden, um Materialrückstände zu reduzieren und die routinemäßige Reinigung zu unterstützen.
Es stehen Dichtungsmaterialien aus EPDM, Silikon und FKM/Viton zur Verfügung. Für anwendbare Pharma-, Lebensmittel- und Nutraceutical-Prozesse können FDA-konforme Dichtungstypen ausgewählt werden.
Die Innenstruktur ist auf eine hygienische Pulverhandhabung ausgelegt und kann entsprechend den Prozessanforderungen mit CIP-kompatiblen Konfigurationen geliefert werden.
Wird zur Isolierung und Steuerung des Transfers von APIs, HPAPIs, Hilfsstoffen und anderen pharmazeutischen Pulvern in automatisierten Produktionssystemen verwendet.
Wird unter IBCs zur kontrollierten Pulverabgabe installiert, insbesondere dort, wo das Ventil mit SPS-Steuerungssystemen und nachgeschalteten Fördergeräten kommunizieren muss.
Geeignet für Isolationspunkte in Vakuum-Pulvertransferleitungen, wo stabile Absperrung und wiederholter automatisierter Betrieb erforderlich sind.
Wird für den Kathoden-, Anoden- und leitfähigen Pulvertransfer verwendet, wo Materialeindämmung, hygienische Konstruktion und reduzierter Dichtungsverschleiß wichtig sind.
Geeignet für die automatisierte Handhabung von trockenen Zutaten und Nährpulvern, bei denen eine Edelstahlkonstruktion und reinigbare Oberflächen mit Produktkontakt erforderlich sind.
| Parameter | Spezifikation |
| Ventiltyp | Sanitäre exzentrische Absperrklappe mit aufblasbarer Dichtung |
| Ventilgröße | DN50–DN300 |
| Körpermaterial | SUS304 / SUS316L |
| Dichtungsmaterial | EPDM, Silikon, FKM (Viton) |
| Produktkontaktoberfläche | Ra ≤0,4 μm |
| Betrieb | Pneumatischer intelligenter Aktuator |
| Verbindungen | Tri-Clamp, Flansch, Stumpfschweißung |
| Automatisierung | SPS-kompatibel |
| Positionsrückmeldung | Optional |
| Magnetventil | Optional |
| ATEX-Antriebspaket | Optional |
| FDA-konforme Dichtungen | Verfügbar |
| CIP-Kompatibilität | Verfügbar |
| Artikel | Intelligente aktivierte Konfiguration | Manuelle Konfiguration |
| Betrieb | Pneumatische Automatik | Handbuch |
| SPS-Integration | Unterstützt | Normalerweise nicht verfügbar |
| Positionsrückmeldung | Optional | Manuelle Bestätigung |
| Prozessverriegelung | Unterstützt | Beschränkt |
| Sitzdruckkontrolle | Automatisch | Manuell/systemabhängig |
| Fernbedienung | Unterstützt | Nicht verfügbar |
Überprüfen Sie vor der Installation die Ventilgröße, den Anschlussstandard, die Luftversorgung des Antriebs und die Steuerschnittstelle. Das Ventil sollte mit ausreichendem Zugang zur Inspektion des aufblasbaren Sitzes, des Aktuators und der Rückmeldungskomponenten installiert werden.
Zu den routinemäßigen Wartungsarbeiten gehört die Überprüfung des Dichtungselements auf Verschleiß oder Beschädigung, die Überprüfung der Stellantriebsbewegung und die Bestätigung, dass die Positionsrückmeldung, sofern vorhanden, ordnungsgemäß funktioniert. Der aufblasbare Sitz sollte gemäß dem Wartungsplan auch auf ordnungsgemäßes Aufpumpen und Aufrechterhalten des Drucks überprüft werden.
Bei Pulveranwendungen sollte die Reinigungshäufigkeit durch die Materialeigenschaften und den Produktionszyklus bestimmt werden. CIP-kompatible Konfigurationen können verwendet werden, wenn der Prozess eine automatisierte Reinigung erfordert.
Ein Pharmahersteller modernisierte eine IBC-Pulver-Entladestation und benötigte ein Absperrventil, das mit dem vorhandenen SPS-Steuerungssystem kompatibel war. Die nachgeschaltete Fördereinrichtung konnte erst starten, nachdem bestätigt wurde, dass das Austragsventil die erforderliche Position erreicht hatte.
AVM lieferte die aufblasbare exzentrische Absperrklappe für Sanitäranlagen mit intelligentem Stellantrieb und Positionsrückmeldung. Die SPS empfing das Ventilstatussignal und koordinierte den Austrags- und Förderablauf automatisch. Der Kunde berichtete außerdem über weniger manuelle Eingriffe und einen stabilen Betrieb bei wiederholten IBC-Entladezyklen.
AVM-Sanitärventillösungen können mit den geltenden 3-A-Hygienestandards, ISO 9001, CE- und FDA-Konformität geliefert werden. Für die entsprechenden Pharma- und Lebensmittelanwendungen stehen FDA-konforme Dichtungsmaterialien zur Verfügung.
Für Projekte, die Geräte für explosionsgefährdete Bereiche erfordern, kann ein ATEX-kompatibles Antriebspaket entsprechend der geltenden Klassifizierung und den Projektanforderungen konfiguriert werden.
Der Sitz wird drucklos und fährt ein, bevor sich die Scheibe bewegt. Nachdem die Scheibe die geschlossene Position erreicht hat, wird der Sitz aufgeblasen, um die Dichtungsschnittstelle zu schaffen.
Die Exzenterscheibe reduziert den ständigen Kontakt mit dem Dichtelement während der Rotation und trägt so zu einer geringeren Reibung, Belastung des Aktuators und Sitzverschleiß bei.
Ja. Der intelligente pneumatische Aktuator ist mit SPS-basierten Steuerungssystemen kompatibel und eine optionale Positionsrückmeldung kann Ventilstatussignale liefern.
Ja. Die exzentrische Absperrklappe mit aufblasbarer Sanitärdichtung und intelligentem Stellantrieb ist für pharmazeutische Pulver, Lebensmittelzutaten, Batteriematerialien und andere trockene Schüttgüter konzipiert, bei denen hygienische Isolierung und automatisierter Betrieb erforderlich sind.
Zu den verfügbaren Optionen gehören EPDM, Silikon und FKM/Viton. Für die entsprechenden Sanitäranwendungen können FDA-konforme Qualitäten ausgewählt werden.
Ja. Entsprechend der erforderlichen Gefahrenbereichsklassifizierung steht ein ATEX-kompatibles Antriebspaket zur Verfügung.
