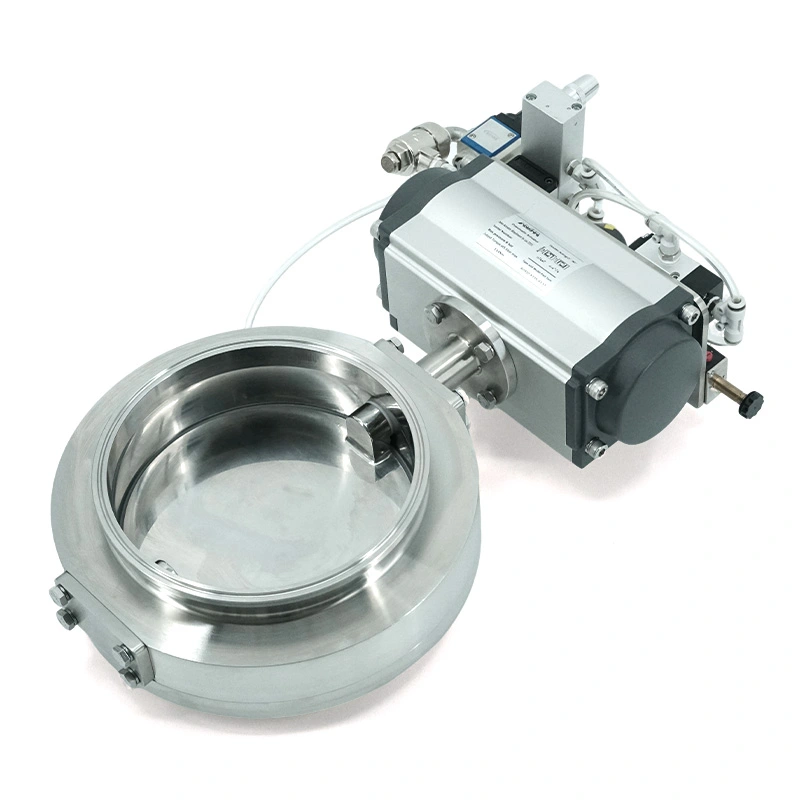

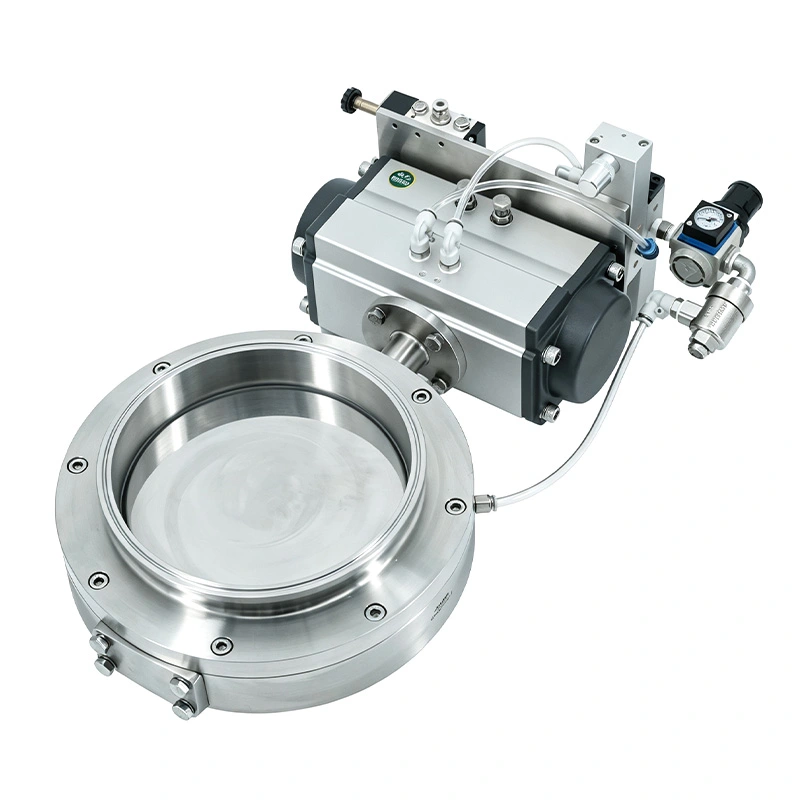

Die exzentrische Sanitär-Absperrklappe mit einziehbarem Sitz wurde für die anspruchsvollsten hygienischen Umgebungen entwickelt liefert kompromisslose Leistung. Sein einzigartiges exzentrisches Design und der einziehbare Sitzmechanismus reduzieren die Belastung erheblich Sitzverschleiß und Betriebsdrehmoment während der gesamten Lebensdauer des Ventils. Dies gewährleistet nicht nur verlängerte Serviceintervalle sondern sorgt auch für eine zuverlässige, blasendichte Absperrung in einem breiten Spektrum von Anwendungen – von der Pharma- bis zur Pharmaindustrie Biotechnologie bis hin zu Lebensmitteln, Nutrazeutika, Chemikalien und fortschrittlicher Batteriematerialverarbeitung.
Herkömmliche Absperrklappen halten die Scheibe und den Sitz während der Drehung in Kontakt. Bei Pulveranwendungen wiederholt Reibung kann den Sitz allmählich abnutzen, das Betriebsdrehmoment erhöhen und Partikel erzeugen, die das Produkt beeinträchtigen können cleanliness.
AVM trennt die Dicht- und Bewegungsfunktionen.
Während der Ventilbewegung zieht sich der aufblasbare Sitz zurück, sodass sich die Scheibe mit minimalem Kontakt drehen kann. Once the disc Beim Erreichen der geschlossenen Position aktiviert Druckluft die Dichtung und erzeugt den erforderlichen Dichtungsdruck.
Dadurch eignet sich das Ventil besonders für Hochfrequenzschaltungen und den Umgang mit abrasivem Pulver.
Bevor sich die Scheibe bewegt, wird die Luft aus der aufblasbaren Dichtung abgelassen und sie zieht sich von der Dichtfläche zurück. Dann die Exzenterscheibe dreht sich, ohne ständig am Sitz zu reiben.
Dies reduziert den mechanischen Verschleiß und trägt dazu bei, ein stabiles Betriebsdrehmoment über wiederholte Zyklen aufrechtzuerhalten.
Wenn die Scheibe die geschlossene Position erreicht, bläst Druckluft die Dichtungskammer auf. Die Dichtung dehnt sich gleichmäßig aus gegen die Scheibe, um eine dichte Barriere zu schaffen.
Die Sanitär-Exzenter-Absperrklappe mit versenkbarem Sitz kann daher eine zuverlässige Absperrung bei gleichzeitiger Vermeidung ermöglichen unnötiger Dichtungskontakt bei jedem Öffnungs- und Schließzyklus.
Die Exzenterscheibe und der einziehbare Sitz sind besonders wertvoll in automatisierten Produktionslinien, in denen Ventile verwendet werden können den ganzen Tag über wiederholt betreiben.
Da die Reibung zwischen der Scheibe und dem Sitz erheblich reduziert wird, kann die Konstruktion eine Betriebslebensdauer von bis zu unterstützen 1–3 Millionen Schaltzyklen, abhängig von Betriebsbedingungen, Dichtungsmaterial und Wartung.
Der geringere Betriebswiderstand kann im Vergleich zu herkömmlichen reibungsbasierten Antrieben auch die Anforderungen an den Aktuator verringern Entwürfe.
Das Ventil eignet sich für Materialien wie Pulver, Granulat und Kristalle, die herkömmliche Sitze beschleunigen können tragen.
Typische Anwendungen sind:
Wird zum Laden, Entladen und Isolieren von Pulver verwendet, wo Produkteindämmung, Reinigungsfähigkeit und wiederholbarer Betrieb gewährleistet sind sind wichtig.
Geeignet für den Umgang mit abrasiven trockenen Materialien, bei denen die Minimierung von Dichtungsverschleiß und Verunreinigungen ein zentrales Anliegen ist.
Die hygienische Edelstahlkonstruktion und die glatten Oberflächen mit Produktkontakt unterstützen die hygienische Produktion Umgebungen.
Der aufblasbare Sitz bietet eine zuverlässige Abdichtung für Leitungen, die sowohl unter Vakuum- als auch unter Überdruckbedingungen betrieben werden.

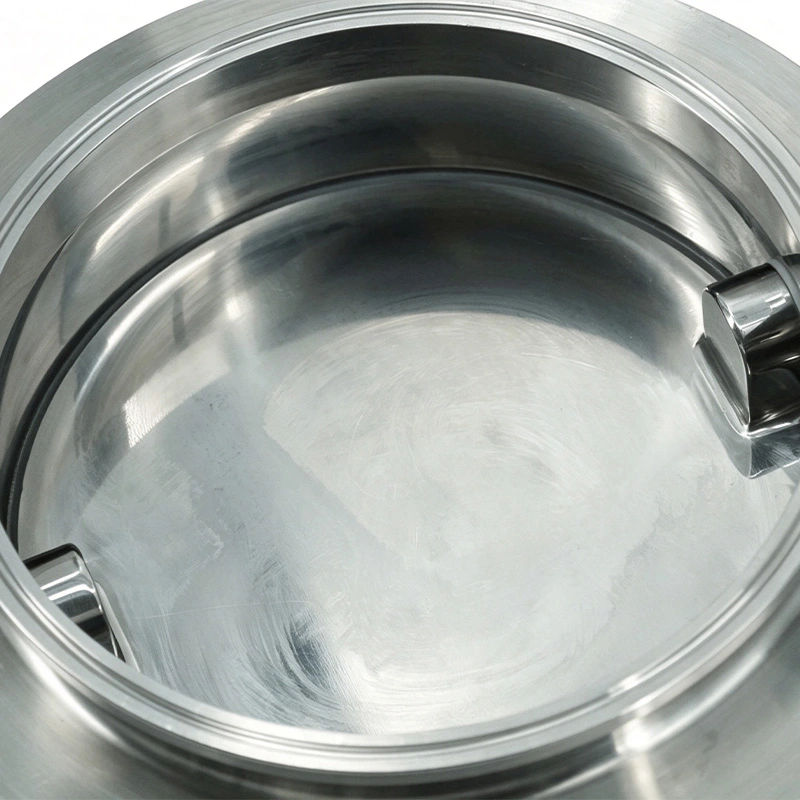

Die sanitäre exzentrische Absperrklappe mit einziehbarem Sitz wird aus SUS304 oder SUS316L hergestellt Produktberührende Oberflächen mit Ra <0,4 μm verfügbar.
Sein internes Design mit geringer Retention minimiert Bereiche, in denen sich Pulver ansammeln können, und unterstützt die CIP/SIP-Reinigung Reduzierung des Kontaminationsrisikos beim Produktwechsel.
Für entsprechende Konfigurationen stehen FDA-konforme Dichtungsmaterialien und Materialzertifikate nach EN 10204 3.1 zur Verfügung.
| Parameter | Spezifikation |
| Ventiltyp | Sanitäre exzentrische Absperrklappe mit einziehbarem Sitz |
| Größe | DN50–DN300 |
| Körpermaterial | SUS304 / SUS316L |
| Aufblasbare Dichtung | EPDM, Silikon, FKM/Viton |
| Produktkontaktoberfläche | Ra <0,4 μm |
| Berührungslose Oberfläche | Ra <0,8 μm |

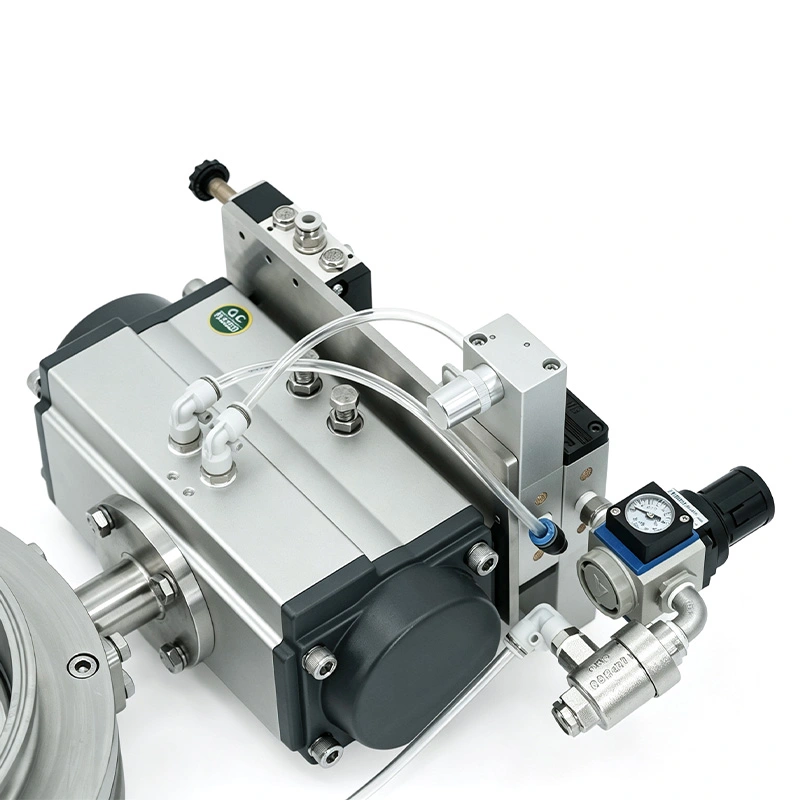

| Betrieb | Pneumatischer Aktuator |
| Verbindungen | Tri-Clamp, Flansch, geschweißt |
| Reinigung | CIP/SIP |
| Explosionsgeschützte Option | ATEX II 2 GD T4 |
| Verbindungsstandards | DIN 11850 Serie 2, ASME BPE, ISO 1127 Serie 1, GB/T 17395 |
| Compliance-Optionen | FDA-konforme Dichtungen, GMP-orientiertes Design, EN 10204 3.1 |
| Rücksichtnahme | Einziehbares Sitzventil von AVM | Konventionelles Absperrventil |
| Kontakt zwischen Scheibe und Sitz während der Drehung | Zurückgezogen | Ständiger Kontakt |
| Sitzreibung | Sehr niedrig | Höher |
| Verschleißfestigkeit | Exzellent | Hängt vom Material ab |
| Betriebsdrehmoment | Niedrig | Relativ höher |
| Häufiges Radfahren | Gut geeignet | Sitzabnutzung kann zum Problem werden |
| Schleifpulver | Geeignet | Die Wahl des Sitzplatzes ist entscheidend |
| Versiegelung | Aufblasbarer Sitz | Fester Sitz |
| Wartung | Reduzierter Sitzverschleiß | More frequent seat inspection may be required |
Ein Pharmahersteller benötigte ein hygienisches Absperrventil für eine Pulvertransferleitung, die häufig in Betrieb ist automatisierte Umschaltung. Der Kunde hatte bei herkömmlichen Absperrklappen einen zunehmenden Betätigungswiderstand festgestellt da sich die Dichtungskomponenten bei wiederholten Zyklen abnutzten.
AVM lieferte die exzentrische Absperrklappe mit einem versenkbaren aufblasbaren Sitz. Der Kunde hat gezielt bewertet Betätigungsmoment, Sitzverschleiß und Dichtungsstabilität nach wiederholtem Betrieb. Denn die Dichtung zieht sich vor der Scheibe zurück Bewegung reduzierte das Ventil die kontinuierliche Reibung während des Radfahrens und sorgte für einen gleichmäßigeren Betrieb.
Ein Batteriematerialverarbeiter benötigte ein Ventil für den Trockenpulvertransfer, wo abrasives Material beschleunigt werden konnte herkömmlicher Sitzverschleiß. Der Kunde entschied sich für die versenkbare Sitzkonfiguration, da das Dichtungselement nicht vorhanden war wird während des Betriebs ständig von der Scheibe mitgeschleppt.
Das Feedback des Kunden konzentrierte sich auf die geringere Besorgnis über den Sitzabrieb, die stabile Betätigung und die langfristige Vereinfachung Wartung, insbesondere für eine Produktionslinie mit wiederholtem Öffnen und Schließen.
Die Sanitärventillösungen von AVM unterstützen die geltenden 3-A-Hygienestandards, ISO 9001, CE- und FDA-Konformität. Abhängig davon Je nach gewählter Konfiguration kann das Ventil auch mit FDA-konformen Dichtungsmaterialien, GMP-orientiert, geliefert werden hygienisches Bauen und EN 10204 3.1 Materialdokumentation.
Für die geltenden Anforderungen in explosionsgefährdeten Bereichen ist eine explosionsgeschützte Konfiguration gemäß ATEX II 2 GD T4 verfügbar.
Der Sitz fährt zurück, bevor sich die Scheibe dreht, wodurch Reibung und Verschleiß minimiert werden. Es bläst sich dann nach dem Schließen auf, um zu versorgen zuverlässige Abdichtung.
Ja. Der reduzierte Kontakt zwischen Scheibe und Sitz macht es besonders geeignet für Pulver, Granulat und Kristalle, die möglicherweise beschädigt werden beschleunigen den konventionellen Sitzverschleiß.
Ja. Das aufblasbare Dichtungssystem eignet sich sowohl für Vakuum- als auch für Überdruck-Prozessbedingungen richtig konfiguriert.
Ja. Die Sanitärkonfiguration unterstützt die CIP/SIP-Reinigung, abhängig von den ausgewählten Materialien und Prozessbedingungen.
Zur Auswahl stehen EPDM, Silikon und FKM/Viton. FDA-konforme Qualitäten können für anwendbare pharmazeutische und pharmazeutische Produkte ausgewählt werden Lebensmittelanwendungen.
Ja. Die exzentrische Sanitär-Absperrklappe mit einziehbarem Sitz wird durch einen pneumatischen Antrieb betätigt und kann sein integriert in automatisierte Prozessleitsysteme.
