Das Ventil verwendet Edelstahl 316L für produktberührende Komponenten und kann mit Präzisionsmechanik geliefert werden Polieren oder Elektropolieren, um eine glatte Innenoberfläche zu erzielen. Der spaltminimierte Strömungsweg trägt zur Reduzierung bei Produktretention und unterstützt eine einfachere Reinigung während der Routineproduktion und CIP/SIP-Verfahren.

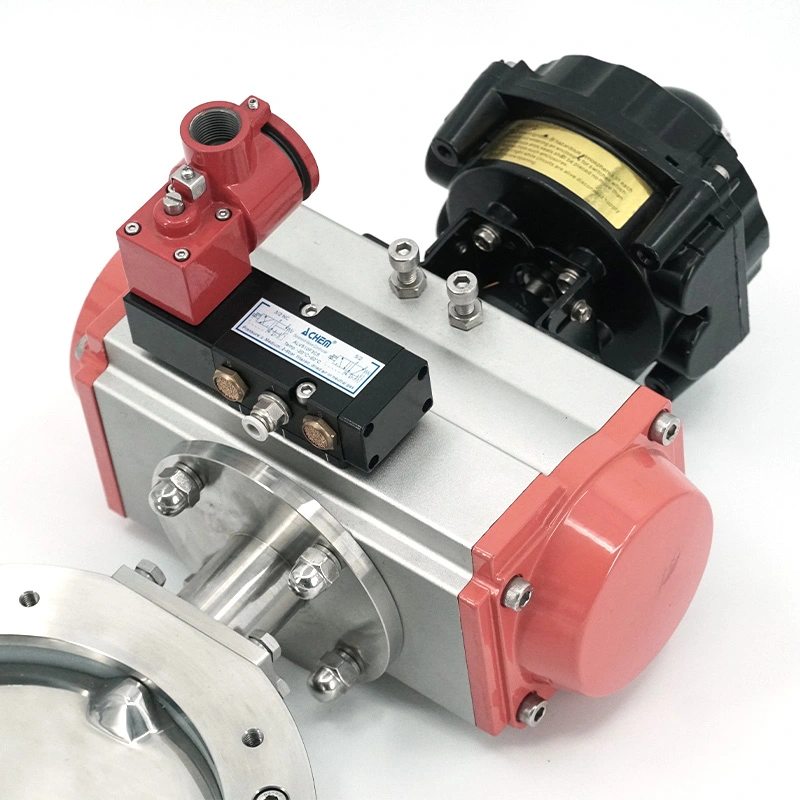

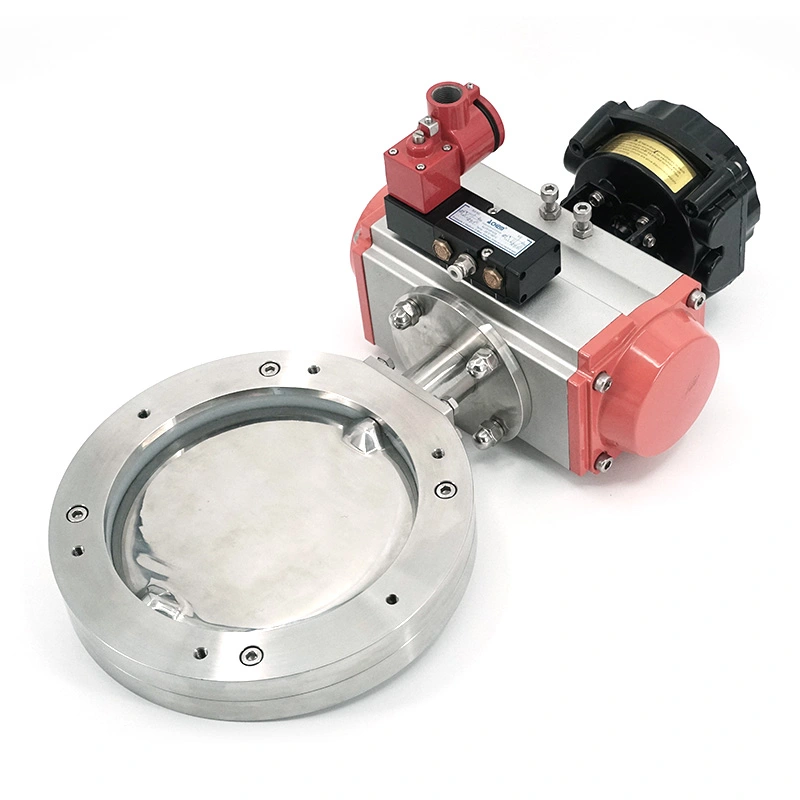

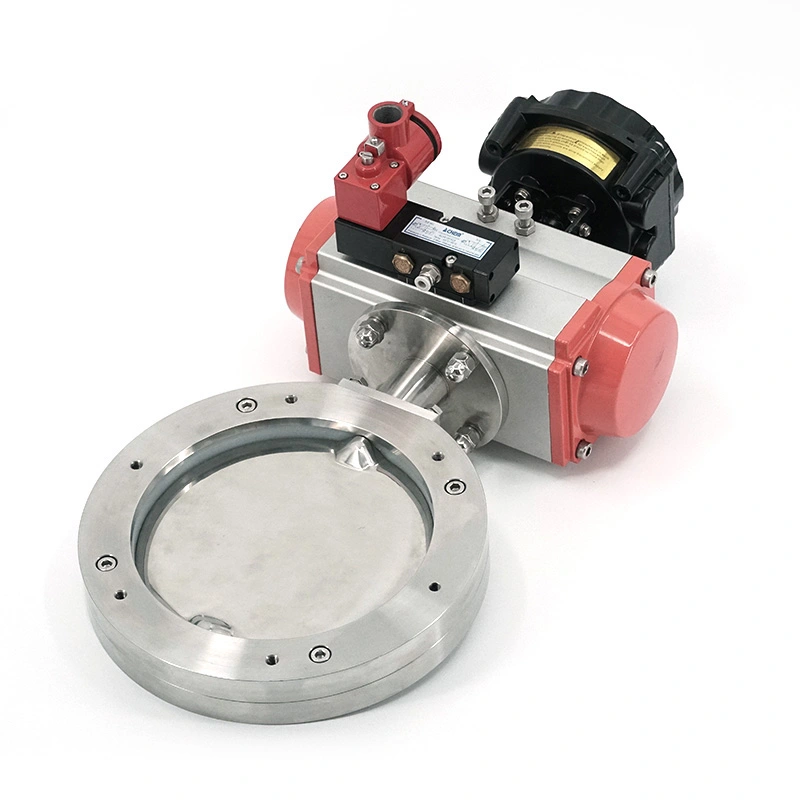

Für automatisierte Prozesslinien kann die pneumatische Wafer-Absperrklappe Sanitary 316 mit einer Pneumatik konfiguriert werden Stellantrieb, wobei auch manuelle Bedienoptionen verfügbar sind. Unterschiedliche Sitzmaterialien und Betätigungskonfigurationen ermöglichen die Auswahl des Ventils entsprechend den Medien, der Temperatur, der Reinigungsmethode und den Steuerungsanforderungen des Unternehmens Anwendung.
Die Wafer-Konfiguration wird zwischen zwei Rohrleitungsflanschen positioniert, ohne dass ein langer Ventilkörper erforderlich ist Reduzieren Sie den gesamten Platzbedarf der Installation. Diese Struktur eignet sich besonders für die Verarbeitung von Sanitärkufen Geräte und Rohrleitungssysteme, bei denen der verfügbare Platz begrenzt ist. Die kompakte Bauweise erleichtert auch die Entnahme und Wartung bequemer.
Die medienberührenden Komponenten werden aus Edelstahl SS304 oder SS316L hergestellt, wobei 316L besonders geeignet ist für Anwendungen, die eine höhere Korrosionsbeständigkeit und hohe Hygieneanforderungen erfordern. Die Materialauswahl können an das Prozessmedium und die Betriebsumgebung angepasst werden.
Produktberührende Oberflächen können präzisionsmechanisch oder elektropoliert werden, mit einer Oberflächengüte von Ra ≤ 0,4 μm verfügbar. Eine glattere Innenoberfläche reduziert Bereiche, in denen sich Prozessrückstände ansammeln können, und unterstützt mehr effektive Reinigung bei Produktionsumstellungen.
Die pneumatische Wafer-Absperrklappe Sanitary 316 ist für hygienische Verarbeitungssysteme konzipiert, die CIP verwenden (Clean-in-Place) und SIP-Verfahren (Sterilize-in-Place). Seine spaltenminimierte Innenstruktur trägt zur Begrenzung bei Produktretention und unterstützt die Reinigung und Sterilisation ohne häufige Demontage des Ventils.
AVM bietet pneumatische Betätigung für Anwendungen, die eine ferngesteuerte oder automatisierte Ventilbetätigung erfordern. Der Aktor kann sein Integriert in Prozessleitsysteme, um die Rohrleitungsisolierung oder Durchflussanpassung entsprechend der Produktion zu steuern Reihenfolge.
Zusätzlich zum pneumatischen Betrieb kann das Ventil mit einem manuellen Zuggriff, einem Multipositionsgriff, Getriebeantrieb oder elektrischer Aktuator. Dadurch kann die gleiche Basisventilplattform an lokale manuelle Systeme angepasst werden sowie automatisierte Sanitärproduktionslinien.
Das Ventil kann mit den Sitzmaterialien EPDM, Silikon, FKM (Viton) oder PTFE geliefert werden. Verschiedene Dichtungsmaterialien bieten unterschiedliche Beständigkeitsstufen gegenüber Temperatur, Chemikalien und Prozessmedien, so dass Käufer zwischen einem wählen können geeignete Konfiguration entsprechend den tatsächlichen Betriebsbedingungen.
Die elastische Sitzstruktur sorgt für eine zuverlässige bidirektionale Abdichtung mit geringer Leckage. Die verfügbaren konzentrischen bzw Doppelexzentrische Scheibenkonfigurationen können entsprechend den erforderlichen Betriebseigenschaften und dem erforderlichen Drehmoment ausgewählt werden Anforderungen an die Sanitärleitung.
Das stromlinienförmige Scheibendesign trägt dazu bei, den Strömungswiderstand zu reduzieren und gleichzeitig eine effektive Rohrleitungsisolierung und -strömung aufrechtzuerhalten Kontrolle. Dadurch eignet sich das Ventil für Flüssigkeitstransfersysteme, bei denen Druckverlust und Durchflusseffizienz erforderlich sind bei der Ventilauswahl berücksichtigt werden.
Die modulare Ventilkonstruktion ermöglicht den Austausch von Dichtungskomponenten bei Bedarf und trägt so zur Reduzierung des Wartungsaufwands bei Ausfallzeit. Dies ist besonders nützlich in Verarbeitungsanlagen, in denen Ventile häufig betätigt werden oder ihnen ausgesetzt sind wiederholte Reinigungszyklen.
Das Ventil kann in Brauereien, Molkereien, Getränkeproduktion, Saftverarbeitung, Flaschenwassersystemen und Sirup eingesetzt werden Handhabungs- und Lebensmittelverarbeitungslinien zur Pipeline-Isolierung und Flusskontrolle.
Das pneumatische Wafer-Absperrventil 316 von Sanitary eignet sich für Reinwassersysteme, Wasser für Injektionszwecke (WFI). Systeme, Fermentationsanlagen, Formulierungslinien, aseptische Verarbeitung und CIP/SIP-Pipelines, bei denen Reinigbarkeit, Korrosionsbeständigkeit und Prozesshygiene sind wichtig.
Für kosmetische Verarbeitungssysteme kann das Ventil Anwendungen mit Lotionen, Cremes, Parfüms, Shampoos usw. bewältigen andere flüssige Inhaltsstoffe, bei denen eine hygienische Flüssigkeitsübertragung und Kontaminationskontrolle erforderlich sind.
Durch die Konstruktion aus Edelstahl 316L und mehrere Sitzoptionen eignet sich das Ventil für hochreine Chemikalien, Additive, Spezialflüssigkeiten und andere Prozessmedien, die eine korrosionsbeständige und hygienische Durchflussregelung erfordern Ausrüstung.
Die Sanitär-Absperrklappe kann je nach Anforderung in unterschiedliche hygienische Rohrleitungskonfigurationen integriert werden ausgewählte Anschlussanordnung und Systemauslegung. Seine kompakte Waferstruktur eignet sich besonders für die Verarbeitung Geräte, bei denen die Installationslänge minimiert werden muss.
Für die Bedienung vor Ort eignen sich manuelle Zuggriffe und Multipositionsgriffe, während Getriebeantriebe eingesetzt werden können wo zusätzliches manuelles Betätigungsdrehmoment erforderlich ist. Pneumatische und elektrische Antriebe bieten Möglichkeiten zur Automatisierung Produktionslinien und zentrale Prozesssteuerung.
AVM konzentriert sich auf die praktischen Anforderungen hygienischer Ventilanwendungen, einschließlich Bauraum, Oberfläche Sauberkeit, Auswahl des Dichtungsmaterials, Reinigungsverfahren und Automatisierung. Die Waferstruktur trägt zur Vereinfachung bei Installation in kompakten Rohrleitungssystemen, während Edelstahl 316L und polierte produktberührende Oberflächen unterstützend wirken anspruchsvolle Sanitäranwendungen. Mit mehreren Sitz- und Antriebsoptionen kann das Ventil für unterschiedliche Zwecke konfiguriert werden Medien- und Prozesssteuerungsanforderungen.
| Artikel | Spezifikation |
| Ventiltyp | Sanitäre Wafer-Absperrklappe |
| Produktkontaktmaterial | SS304 / SS316L |
| Oberflächenbeschaffenheit | Bis Ra ≤ 0,4 μm |
| Disc-Design | Konzentrisch oder doppelt exzentrisch |
| Sitzmaterialien | EPDM, Silikon, FKM (Viton), PTFE |
| Betätigung | Manueller Zuggriff, Multipositionsgriff, Getriebeantrieb, pneumatischer Antrieb, elektrischer Antrieb |
| Reinigung | CIP-/SIP-kompatibel |
| Hygienestandards | 3-A, EHEDG, FDA, ASME BPE |
| Anwendungen | Lebensmittel und Getränke, Milchprodukte, Pharmazeutik, Biotechnologie, Kosmetik, Feinchemikalien |
Die Wafer-Konfiguration verfügt über eine kompakte Installationsstruktur und kann zwischen Rohrleitungsflanschen montiert werden. Es ist Geeignet für Sanitärverarbeitungssysteme, bei denen der Installationsraum und die Stellfläche der Geräte kontrolliert werden müssen.
AVM kann Konfigurationen aus Edelstahl SS304 und SS316L anbieten. SS316L wird häufig aus hygienischen Gründen ausgewählt Anwendungen, die eine höhere Korrosionsbeständigkeit und strengere Materialanforderungen erfordern.
Zur Auswahl stehen EPDM, Silikon, FKM und PTFE. Die geeignete Option hängt vom verwendeten Prozessmedium ab Temperatur, chemische Belastung und Reinigungsbedingungen.
Ja. Das Ventil kann mit einem pneumatischen oder elektrischen Antrieb zur Fernbedienung und Integration ausgestattet werden automatisierte Prozessleitsysteme.
Ja. Die pneumatische Wafer-Absperrklappe Sanitary 316 ist für hygienische Prozesssysteme konzipiert und kompatibel mit CIP- und SIP-Verfahren. Die glatte, spaltenminimierte Innenkonstruktion trägt dazu bei, die Produktretention während des Vorgangs zu reduzieren Reinigung und Sterilisation.
Die Standard-Produktionsvorlaufzeit beträgt 2–4 Wochen, abhängig von Bestellmenge, Ventilkonfiguration und Material Verfügbarkeit und andere Projektanforderungen. Eilbestellungen sollten vor der Bestellung von AVM bestätigt werden.
Die Standardzahlungsbedingungen sind 30 % Anzahlung und 70 % Restbetrag vor Versand per T/T oder L/C. Bestellungen mit geringem Bestellwert können möglich sein erfordern die vollständige Zahlung vor der Produktion.
Das Ventil ist für den internationalen Transport sicher in geeigneten Papier- und Holzkisten verpackt, um den Schutz zu gewährleisten Ventilkörper, Dichtungskomponenten und Stellantrieb aus Edelstahl während des Versands.
