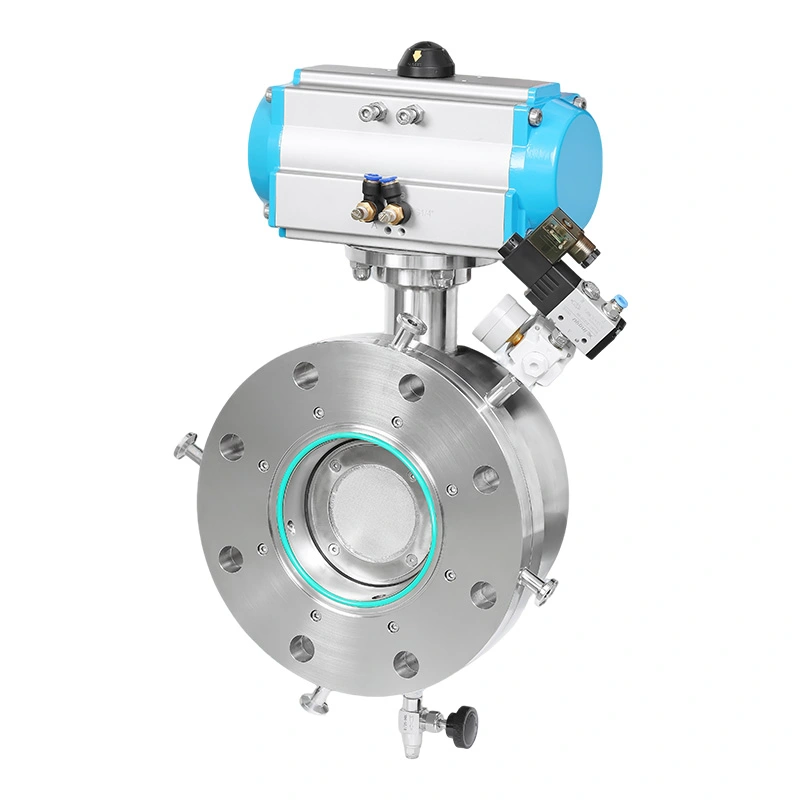

Im Gegensatz zu einem herkömmlichen Sanitär-Absperrventil, das zur Hohlraumreinigung möglicherweise entfernt werden muss, ist das AVM Sanitary Das Expansions-Kugelsegmentventil mit CIP-Systemdesign ermöglicht es der Reinigungsflüssigkeit, kritische Innenbereiche während des Betriebs zu erreichen der CIP-Zyklus. Dies trägt dazu bei, manuelle Eingriffe zu reduzieren, Ausfallzeiten bei der Reinigung zu verkürzen und eine wiederholbare Hygiene zu gewährleisten Verarbeitung.
Die segmentierte Kugel bietet einen charakteristischen Strömungsweg für eine stabile Drosselung und wiederholbare Durchflusseinstellung. Es ist geeignet für Anwendungen, bei denen das Ventil mehr als nur öffnen oder schließen muss, einschließlich Flüssigkeitsdosierung, Misch- und Prozessflussregelung.
Der Expansionssitz übt bei geschlossenem Ventil einen kontrollierten Dichtdruck gegen die segmentierte Kugel aus. Es ist Die Expansionsstruktur trägt dazu bei, normalen Sitzverschleiß, thermische Veränderungen und Druckschwankungen auszugleichen und aufrechtzuerhalten Zuverlässige Abschaltung über wiederholte Betriebszyklen hinweg.
Spezielle CIP-Anschlüsse leiten die Reinigungslösung in den Ventilhohlraum, die segmentierte Kugel und die Dichtungsbereiche. Das Ventil kann Daher kann es gereinigt werden, ohne dass es aus der Prozesslinie entfernt werden muss, was dazu beiträgt, den Demontageaufwand und die Produktion zu reduzieren Unterbrechungen.
Im Normalbetrieb rotiert die segmentierte Kugel, um den Prozessablauf zu regulieren.
Beim Schließen des Sanitär-Expansions-Kugelsegmentventils mit CIP-System bewegt sich der Expansionssitz in seine Dichtung Position, um eine dichte Absperrung zu gewährleisten.
Während der CIP-Reinigung gelangt die Reinigungslösung durch die dafür vorgesehenen Reinigungsöffnungen in die Innenbereiche sonst schwierig zu reinigen sein. Der Reinigungszyklus entfernt zuvor Produktreste aus den Kugel- und Dichtungsbereichen Das Ventil kehrt zum normalen Prozessbetrieb zurück.
Dieses Design ist besonders wertvoll für Produktionslinien mit häufigen Produktwechseln und strenger Reinigung Anforderungen.
Das Ventil besteht aus Edelstahl SS316L oder SS304L mit produktberührenden Oberflächen, die auf Ra ≤0,4 μm veredelt sind. Die optimierte Die interne Geometrie minimiert Totzonen und Produktretention und erleichtert so die Reinigung und Validierung.
FKM-, EPDM- und Silikon-Dichtungsmaterialien sind je nach Temperatur, chemischer Verträglichkeit und Prozess erhältlich Anforderungen.
Geeignet für Prozesslinien, in denen ein kontrollierter Durchfluss, eine hygienische Absperrung und eine wiederholbare CIP-Reinigung erforderlich sind Produktionschargen.
Das Sanitär-Expansions-Kugelsegmentventil mit CIP-System kann in hygienische Prozesssysteme integriert werden Kontaminationskontrolle und Reinigbarkeit sind von entscheidender Bedeutung.
Geeignet für flüssige Zutaten, Prozessflüssigkeiten, Mischsysteme und andere Anwendungen, die einen hygienischen Durchfluss erfordern Regulierung und Inline-Reinigung.
Durch das retentionsarme Innendesign und die CIP-Fähigkeit eignet sich das Ventil für hygienische Milchverarbeitungssysteme.
Die segmentierte Kugel ermöglicht eine kontrollierte Durchflusseinstellung für Flüssigkeitsdosierungs-, Misch- und Materialtransfersysteme.
Das Expansionsdichtungskonzept kann auch auf Vakuumprozessanlagen angewendet werden, bei denen eine zuverlässige Isolierung erforderlich ist.
| Parameter | Spezifikation |
| Ventiltyp | Sanitär-Expansion-Segmentkugelhahn |
| Ventildesign | Segmentierte Kugel + Erweiterungssitz |
| Material | SS316L / SS304L |
| Oberflächenbeschaffenheit | Ra ≤0,4 μm |
| Größenbereich | DN80–DN300 / 3"–12" |
| Druckstufe | Max. 5 bar |
| Arbeitstemperatur | -20°C bis +150°C |
| Dichtungsmaterialien | FKM, EPDM, Silikon |
| Verbindung | Tri-Clamp, Flansch |
| Betätigung | Pneumatischer Aktuator |
| Reinigung | Integriertes CIP-System |
| Einhaltung | GMP, FDA, ASME BPE |
| Rücksichtnahme | AVM Expansions-Kugelsegmentventil | Konventioneller Sanitär-Kugelhahn |
| Hauptfunktion | Durchflusskontrolle + Absperrung + CIP | Hauptsächlich Isolation |
| Durchflussregulierung | Segmentierter Ball | Hängt vom Design ab |
| Sitzdesign | Erweiterungssitz | Konventioneller fester Sitz |
| CIP-Funktion | Integriert | Konfigurationsabhängig |
| Reinigung | Inline-Reinigung | Möglicherweise ist ein zusätzlicher Reinigungsvorgang erforderlich |
| Produktaufbewahrung | Design mit geringer Retention | Hängt von der internen Struktur ab |
| Automatisierung | Pneumatische / intelligente Optionen | Hängt von der Konfiguration ab |
| Anwendung | Kritische hygienische Verarbeitung | Allgemeine Sanitärverarbeitung |
Ein Pharmahersteller benötigte ein Sanitärregelventil für eine Prozesslinie mit häufigen Produktwechseln. Das Hauptanliegen war nicht nur die Zuverlässigkeit der Absperrung, sondern auch das Vorhandensein von Rückständen rund um den Ventilhohlraum und die Dichtung Der Bereich konnte ohne wiederholtes Entfernen des Ventils entfernt werden.
Der Kunde entschied sich für die AVM-Konfiguration mit integriertem CIP-System. Während der Reinigung wird der CIP-Kreislauf versorgt Reinigungsflüssigkeit gelangt in die inneren Ventilbereiche und reduziert so die Notwendigkeit einer manuellen Demontage. Das Feedback des Kunden Der Schwerpunkt lag auf kürzeren Reinigungseingriffen und einem einfacheren Chargenwechsel, insbesondere im Vergleich zu einem herkömmlichen Verfahren Ventil erfordert mehr manuelle Reinigungsarbeit.
Ein Kunde aus der Lebensmittelverarbeitung nutzte das Ventil in einem Flüssigkeitsdosier- und Mischsystem, in dem eine stabile Durchflusseinstellung und -anpassung möglich war Eine zuverlässige Reinigung war erforderlich. Die segmentierte Kugel sorgte für eine kontrollierte Durchflussregulierung und gleichzeitige Expansion Der Sitz bleibt während der Prozessisolierung dicht verschlossen.
Der Kunde schätzte insbesondere die Möglichkeit zur Durchflussregelung und Inline-Reinigung im selben Ventil Konfiguration, wodurch die Anzahl der in der Prozesslinie erforderlichen separaten Komponenten reduziert wird.
Die Sanitärventilprodukte von AVM erfüllen die geltenden 3-A-Hygienestandards, ISO 9001 sowie die CE- und FDA-Konformität.
Der Sanitär-Expansions-Kugelsegmenthahn kann für die GMP-orientierte Pharmaproduktion und ASME konfiguriert werden Hygienesysteme auf BPE-Basis, mit Edelstahl 316L, hygienischer Oberflächenveredelung und geeigneten Dichtungsmaterialien Je nach Projektanforderungen verfügbar.
Der Expansionssitz sorgt für einen kontrollierten Dichtdruck gegen die segmentierte Kugel und trägt zum Ausgleich des Normaldrucks bei Sitzverschleiß und Betriebsänderungen, wodurch eine zuverlässige Abschaltung gewährleistet wird.
Ja. Die segmentierte Kugel ist für eine stabile und wiederholbare Drosselung ausgelegt, wodurch sich das Ventil zum Dosieren und Dosieren eignet Prozessflusskontrolle zusätzlich zur Isolierung.
Ja. Spezielle CIP-Anschlüsse ermöglichen es der Reinigungsflüssigkeit, den inneren Hohlraum und die Dichtungsbereiche zu erreichen, ohne sie zu entfernen Ventil aus der Prozessleitung.
Ja. CIP ist für die angegebene Konfiguration Standard, SIP-kompatible Ausführungen können je nach Prozess bereitgestellt werden Temperatur- und Projektanforderungen.
Es eignet sich für Pharmazeutika, API, Biotechnologie, Lebensmittel, Getränke, Milchprodukte, Nutrazeutika und Feinchemikalien Verarbeitung.
Ja. Der Sanitär-Expansions-Kugelsegmenthahn mit CIP-System kann mit einem pneumatischen Antrieb ausgestattet werden, Intelligenter Stellungsregler, Positionsrückmeldesensoren und Magnetventilsteuerung zur Integration in SPS, DCS oder SCADA Systeme.
